En los sistemas de torres de enfriamiento, el agua circula continuamente para disipar el calor generado por los equipos y liberarlo al aire. Aunque el proceso parece sencillo, un control inadecuado del caudal o la presencia de flujo inverso puede reducir la eficiencia de enfriamiento e incluso generar esfuerzos adicionales en las bombas y en todo el sistema.
En proyectos reales, la estabilidad del sistema depende en gran medida de una correcta configuración de las válvulas. Las válvulas de mariposa se utilizan para regular el flujo, mientras que las válvulas de retención evitan el flujo inverso y protegen los equipos, siendo dos de los tipos de válvulas más importantes en los sistemas de torres de enfriamiento. En este artículo se explican sus ubicaciones típicas de instalación y los principales criterios de selección según el funcionamiento del sistema.
Visión general del sistema de torre de enfriamiento
Los sistemas de torres de enfriamiento funcionan mediante un circuito de agua en recirculación. El agua caliente sale del equipo o de los intercambiadores de calor y es impulsada hacia la torre, donde entra en contacto con el aire a través del relleno. El calor se disipa mediante evaporación e intercambio térmico, y el agua ya enfriada regresa al sistema para continuar el ciclo.
Durante este proceso, la red de tuberías conecta las bombas, la torre de enfriamiento y los distintos equipos, formando la base para una operación estable del sistema. Las válvulas se instalan en puntos clave para controlar el flujo, aislar equipos y garantizar un funcionamiento seguro y confiable.
¿Qué válvulas se utilizan en los sistemas de torres de enfriamiento?
1. Válvulas de mariposa en sistemas de torres de enfriamiento

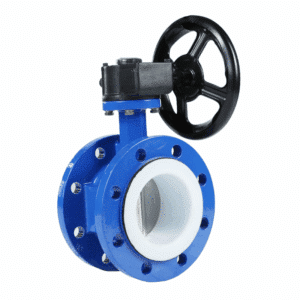

Las válvulas de mariposa son el tipo más común en sistemas de agua de enfriamiento, utilizadas principalmente para el control de flujo en tuberías de gran diámetro.
Se caracterizan por su diseño compacto, bajo peso y reducido espacio de instalación, además de poder operarse de forma manual, eléctrica o neumática según el nivel de automatización requerido. En sistemas de circulación con alto caudal, las válvulas de mariposa suelen ser la opción más práctica y rentable.
2. Válvulas de compuerta (uso de aislamiento)
Las válvulas de compuerta se utilizan principalmente para aislar el sistema y suelen instalarse en las tuberías principales o antes y después de los equipos.
Su principal ventaja es la baja resistencia al flujo cuando están completamente abiertas, junto con un buen rendimiento de sellado. Sin embargo, no son adecuadas para operaciones frecuentes ni para la regulación del caudal, por lo que generalmente se emplean como válvulas auxiliares dentro del sistema.
3. Válvulas de retención en sistemas de enfriamiento
Las válvulas de retención están diseñadas para evitar el flujo inverso y normalmente se instalan en la salida de las bombas.
Se cierran automáticamente cuando la bomba se detiene, evitando que el flujo inverso afecte a la bomba y ayudando a reducir el golpe de ariete, lo que las convierte en un componente esencial para garantizar una operación segura y estable del sistema.
¿Dónde se instalan las válvulas en un sistema de torre de enfriamiento?
En un sistema típico de torre de enfriamiento, las válvulas se instalan en varios puntos clave para controlar el flujo de agua y mantener una operación estable.
- Entrada y salida de la torre de enfriamiento
Las válvulas de mariposa se utilizan para regular el caudal de agua que entra y sale de la torre, y también pueden funcionar como válvulas de aislamiento durante el mantenimiento.
- Tubería principal de circulación
Las válvulas de mariposa se emplean para el control general del caudal y para equilibrar la distribución del flujo entre diferentes ramales.
- Descarga de la bomba
Las válvulas de retención se instalan en la salida de la bomba para evitar el flujo inverso. Este es el punto más crítico para la protección del sistema.
- Antes y después del equipo (opcional)
También pueden instalarse válvulas de compuerta o de mariposa antes y después de intercambiadores de calor u otros equipos clave. Estas válvulas permiten aislar los equipos durante el mantenimiento, facilitando las tareas de servicio.
Por qué se utilizan ampliamente las válvulas de mariposa
Los sistemas de torres de enfriamiento suelen operar con altos caudales y en régimen de circulación continua. Las tuberías suelen ser de gran diámetro y la disposición del equipo es relativamente compacta.
En estas condiciones, las válvulas de mariposa se convierten en la opción preferida para tuberías de gran diámetro gracias a su diseño compacto, bajo peso, facilidad de instalación y buena relación costo-beneficio.
Por qué las válvulas de retención son esenciales en sistemas de enfriamiento
Los sistemas de torres de enfriamiento dependen de las bombas para mantener la circulación continua. Cuando una bomba se detiene, las condiciones de flujo dentro de la tubería cambian, especialmente en sistemas con diferencias de altura o tramos largos, donde aumenta el riesgo de flujo inverso y fluctuaciones de presión.
Las válvulas de retención se cierran automáticamente cuando la bomba se detiene, evitando el flujo inverso y ayudando a estabilizar el sistema. Esto reduce el impacto sobre las bombas y las tuberías, lo cual es especialmente importante en sistemas que operan de forma continua durante largos periodos.
Factores clave para la selección de válvulas
- Diámetro de la tubería
Las tuberías principales de circulación en los sistemas de torres de enfriamiento suelen ser de gran diámetro. Por ello, las válvulas deben seleccionarse en función de estas condiciones, siendo las válvulas de mariposa la opción preferida para aplicaciones de gran tamaño.
- Espacio de instalación
Las torres de enfriamiento suelen instalarse en azoteas o en áreas técnicas donde el espacio es limitado. Gracias a su diseño compacto, las válvulas de mariposa son especialmente adecuadas para estos entornos.
- Modo de operación
El método de operación debe ajustarse al nivel de automatización del sistema. El accionamiento manual es adecuado para sistemas simples, mientras que los actuadores eléctricos o neumáticos son más apropiados para sistemas automatizados.
- Medio y condiciones de operación
- Cuerpo de la válvula: el hierro dúctil es el material más utilizado en condiciones estándar
- Disco: puede ser de acero inoxidable o de materiales con recubrimiento anticorrosivo
- Asiento: el EPDM es una opción común en sistemas de agua de enfriamiento
- Vástago: se recomienda acero inoxidable para reducir el riesgo de corrosión y agarrotamiento
- Requisitos de protección del sistema
Normalmente se instala una válvula de retención en la descarga de la bomba para evitar el flujo inverso cuando esta se detiene y reducir el impacto sobre la bomba y la tubería. Según las condiciones de operación, pueden seleccionarse distintos tipos:

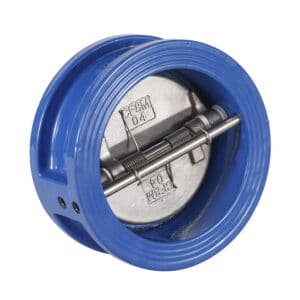

- Válvula de retención tipo wafer: diseño compacto, ideal para instalaciones con espacio limitado

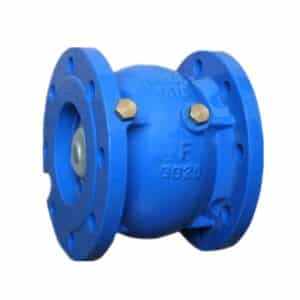

- Válvula de retención silenciosa: cierre más suave, ayuda a reducir el efecto de golpe de ariete
- Mantenimiento
La facilidad de mantenimiento también debe considerarse durante la selección de válvulas.
- Válvulas de mariposa: estructura simple, fácil instalación y desmontaje, con sellos relativamente fáciles de reemplazar
- Válvulas de retención: se recomiendan diseños que faciliten la inspección y limpieza, simplificando el mantenimiento a largo plazo
- Presión y diferencial de cierre
Es importante considerar el diferencial de presión real y asegurar su compatibilidad con la capacidad del actuador, evitando problemas como cierre incompleto o sobrecarga del actuador.
FAQ
Las más comunes son las válvulas de mariposa, de retención y de compuerta.
En la descarga de la bomba, para evitar el flujo inverso.
Porque son compactas, económicas y adecuadas para tuberías de gran diámetro.
Conclusión
Las válvulas de mariposa y las válvulas de retención son los dos tipos de válvulas más importantes en los sistemas de torres de enfriamiento, encargadas del control de flujo y la protección del sistema, respectivamente. Una configuración adecuada de válvulas no solo mejora la estabilidad del sistema, sino que también ayuda a reducir los costos de mantenimiento a largo plazo.
