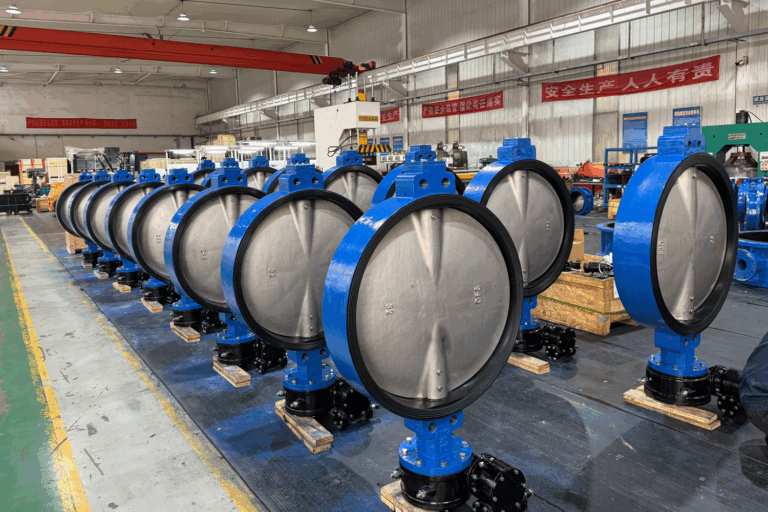

La fuga en válvulas mariposa es uno de los problemas más comunes en los sistemas de tuberías. En aplicaciones reales de ingeniería, las fugas no siempre están relacionadas con la calidad de la válvula. En muchos casos, están asociadas con la selección del tipo de válvula, la instalación, las condiciones de operación y el mantenimiento a largo plazo.
En general, las fugas en válvulas mariposa pueden dividirse en dos tipos principales:
- Fuga interna
Ocurre cuando el fluido continúa pasando a través de la válvula incluso después de estar completamente cerrada.
- Fuga externa
Se refiere a fugas en la zona del eje, las conexiones de brida o el exterior del cuerpo de la válvula.
A continuación, se presentan las causas más comunes de fugas en válvulas mariposa encontradas en aplicaciones reales de ingeniería.
Esta es una de las causas más comunes de fugas en válvulas mariposa.

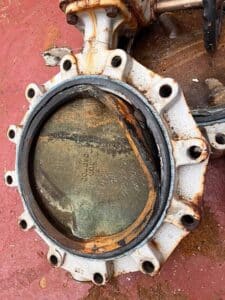

Después de un largo período de funcionamiento, el asiento de una válvula mariposa de asiento blando puede presentar gradualmente:
- envejecimiento
- deformación
- grietas
- desgaste
- deformación permanente
El desgaste del asiento suele acelerarse en condiciones como:
- apertura y cierre frecuentes
- altas temperaturas
- fluidos con partículas o residuos
Algunos ejemplos comunes incluyen:
- EPDM endureciéndose después de una exposición prolongada a altas temperaturas
- NBR hinchándose al entrar en contacto con fluidos con aceite
- PTFE desgastándose gradualmente debido a la fricción continua
Cuando el asiento ya no puede mantener un contacto de sellado adecuado con el disco, es probable que aparezcan fugas incluso cuando la válvula está completamente cerrada.
2. Selección incorrecta de la válvula
Muchos problemas de fuga en válvulas mariposa no están realmente relacionados con la calidad de la válvula, sino con la selección incorrecta del tipo de válvula para la aplicación.
Por ejemplo:
- usar válvulas mariposa de asiento blando en aplicaciones de alta temperatura
- operar por encima de la presión nominal de la válvula
- utilizar materiales de asiento que no son compatibles con el fluido
- usar válvulas mariposa concéntricas estándar para regulación en condiciones de alta presión
Todas estas situaciones pueden terminar provocando fallas en el sellado.
Incluso una válvula mariposa nueva puede presentar problemas de fuga si se instala incorrectamente.
Los problemas de instalación más comunes incluyen:
- desalineación de las bridas
- apriete desigual de los pernos
- tensión excesiva en la tubería
- instalación incorrecta de la junta
- escoria de soldadura dentro de la brida o la tubería
Estos problemas pueden provocar:
- deformación del cuerpo de la válvula por compresión excesiva
- desalineación del disco
- daños en el asiento
En última instancia, todos estos factores pueden afectar el rendimiento de sellado de la válvula mariposa.
4. Residuos o partículas dentro de la tubería
En sistemas de aguas residuales, sistemas de agua circulante o tuberías antiguas, es común encontrar:
- escoria de soldadura
- óxido
- arena o sedimentos
- partículas sólidas
Cuando estos materiales ingresan en la válvula mariposa, pueden quedar atrapados entre el disco y el asiento.
Incluso si la válvula está completamente cerrada, estos residuos pueden impedir un sellado adecuado y provocar fugas.
Este problema es especialmente común en:
- sistemas de tratamiento de agua
- sistemas de agua de enfriamiento
- sistemas de aguas residuales
5. Desalineación del eje o del disco
Después de un largo período de funcionamiento, los componentes internos de la válvula mariposa pueden desarrollar gradualmente problemas como:
- ejes doblados
- desplazamiento del disco
- desgaste de los bujes
- desviaciones de ensamblaje
Estos problemas pueden impedir que el disco haga un contacto uniforme con el asiento.
En válvulas mariposa de gran diámetro, una rigidez insuficiente del eje puede aumentar aún más el riesgo de desalineación de la superficie de sellado.
6. Operación fuera de los límites de temperatura o presión
Las altas temperaturas y las altas presiones pueden afectar significativamente el rendimiento de sellado de una válvula mariposa.
Las altas temperaturas pueden provocar:
- deformación térmica del asiento
- envejecimiento del caucho
- expansión térmica desigual
Las altas presiones pueden:
- aumentar el esfuerzo sobre la superficie de sellado
- acelerar el desgaste del asiento
- causar deformación estructural
Por esta razón, las aplicaciones de alta temperatura y alta presión suelen ser más adecuadas para:
- válvulas mariposa de doble excentricidad
- válvulas mariposa de triple excentricidad
- válvulas mariposa con asiento metálico
7. Problemas del actuador o del mecanismo de operación
En algunos casos, la fuga no es causada por la válvula en sí, sino porque el actuador o el mecanismo de operación no puede cerrar completamente la válvula.
Por ejemplo:
- torque insuficiente del actuador eléctrico
- recorrido incorrecto del actuador neumático
- exceso de holgura en la caja reductora
- la manija no está completamente cerrada
Estos problemas pueden impedir que el disco comprima correctamente el asiento, provocando fugas.
8. Falta de mantenimiento regular
Aunque las válvulas mariposa tienen una estructura relativamente simple, la falta de mantenimiento a largo plazo aún puede provocar problemas como:
- corrosión en la superficie de sellado
- eje atascado o dificultad de operación
- envejecimiento del asiento
- acumulación interna de incrustaciones
Las válvulas mariposa que permanecen mucho tiempo en la misma posición sin operar tienen más probabilidades de presentar problemas de fuga cuando vuelven a abrirse o cerrarse.
Cómo reducir las fugas en válvulas mariposa
En aplicaciones reales de ingeniería, la mayoría de los problemas de fuga en válvulas mariposa pueden prevenirse con anticipación.
La selección correcta de la válvula, una instalación adecuada y un mantenimiento regular pueden reducir significativamente el riesgo de fugas y ayudar a prolongar la vida útil de la válvula mariposa.
1. Seleccionar correctamente el tipo de válvula y el material del asiento
Diferentes condiciones de operación requieren distintos tipos de válvulas mariposa y materiales de asiento.
Por ejemplo:
- EPDM suele ser más adecuado para sistemas de agua a temperatura normal
- NBR es más adecuado para fluidos con contenido de aceite
- PTFE es más apropiado para medios corrosivos
- las válvulas mariposa con asiento metálico son más adecuadas para aplicaciones de alta temperatura y alta presión
Si la selección de la válvula no coincide con las condiciones reales de trabajo, pueden aparecer fugas rápidamente incluso en una válvula mariposa nueva.
2.Evitar exceder los límites de presión y temperatura
El funcionamiento prolongado bajo presión o temperatura excesiva puede acelerar:
- el envejecimiento del asiento
- el desgaste de la superficie de sellado
- la deformación del cuerpo de la válvula
Por esta razón, la presión de operación, la temperatura y las condiciones del fluido siempre deben mantenerse dentro del rango de diseño de la válvula.
3. Garantizar una instalación correcta
La instalación incorrecta es una de las principales causas de fuga en válvulas mariposa.
Durante la instalación, se debe prestar atención a:
- mantener las bridas correctamente alineadas
- apretar los pernos de manera uniforme
- eliminar la escoria de soldadura y los residuos
- evitar tensiones excesivas en la tubería
De lo contrario, pueden producirse problemas como desalineación del disco o daños en el asiento.
4. Mantener limpia la tubería
La escoria de soldadura, el óxido y las partículas sólidas pueden quedar fácilmente atrapados entre el disco y el asiento, afectando el rendimiento de sellado.
Se recomienda:
- limpiar la tubería antes de la instalación
- instalar filtros cuando sea necesario
- realizar limpiezas periódicas del sistema
Esto es especialmente importante en sistemas de tratamiento de agua y sistemas de agua de enfriamiento.
5. Realizar inspecciones y mantenimiento periódicos
Se recomienda inspeccionar regularmente:
- el estado de desgaste del asiento
- el estado de operación del eje
- el rendimiento del actuador
- los cambios en el torque de operación
- el rendimiento general de sellado
Las válvulas mariposa que permanecen mucho tiempo en la misma posición también deben operarse periódicamente para ayudar a prevenir atascos internos o acumulación de incrustaciones.
Cómo reparar fugas en válvulas mariposa
Cuando una válvula mariposa comienza a presentar fugas, el primer paso es identificar el punto de fuga y determinar la causa real antes de elegir el método de reparación adecuado.
1. Reemplazar el asiento dañado
Si el asiento presenta:
- Aging
- grietas
- deformación
- desgaste severo
normalmente es necesario reemplazarlo por uno nuevo.
Al mismo tiempo, también debe inspeccionarse el borde del disco para detectar rayaduras, corrosión u otros daños.
2. Limpiar la superficie de sellado
Si la fuga es causada por residuos, la válvula puede desmontarse y limpiarse para eliminar:
- escoria de soldadura
- Rust
- acumulación de incrustaciones
- partículas sólidas
En muchos casos, los problemas menores de fuga pueden resolverse después de limpiar las superficies de sellado.
3. Ajustar el actuador o el mecanismo de operación
Si la válvula no puede cerrarse completamente, deben revisarse los siguientes puntos:
- el torque del actuador eléctrico
- el recorrido del actuador neumático
- la holgura de la caja reductora
- la configuración de los interruptores de límite
En algunos casos, simplemente recalibrar el actuador o el mecanismo de operación puede resolver el problema de fuga.
4. Reparar o reemplazar componentes internos desgastados
Si la válvula presenta problemas como:
- eje doblado
- desgaste de los bujes
- desalineación del disco
los componentes afectados normalmente deben ajustarse, repararse o reemplazarse.
5. Reemplazar la válvula si es necesario
Si la válvula mariposa ya presenta:
- corrosión severa
- deformación del cuerpo de la válvula
- daños graves en la superficie de sellado
- o ha operado durante mucho tiempo fuera de sus condiciones de diseño
entonces reemplazarla por una válvula mariposa más adecuada suele ser la solución más confiable.
Las fugas en válvulas mariposa suelen estar relacionadas con la selección de la válvula, la calidad de la instalación, las condiciones de operación y el mantenimiento a largo plazo.
Comprender la causa real de la fuga puede ayudar a reducir el tiempo de inactividad del sistema, mejorar la confiabilidad del sellado y prolongar la vida útil de la válvula mariposa.
