En las redes de tuberías tanto industriales como municipales, la elección del método de conexión influye directamente en la integridad del sellado y en la facilidad del mantenimiento a largo plazo. Reconocidas por su rigidez estructural y su capacidad de sellado constante, las válvulas de compuerta bridada se han convertido en una solución de aislamiento preferida para tuberías de gran diámetro. Comprender estas características es fundamental para tomar decisiones de ingeniería bien fundamentadas.
¿Qué es una válvula de compuerta bridada?
Una válvula de compuerta bridada es un tipo de válvula equipada con bridas en ambos extremos, lo que permite fijarla de forma segura a las bridas de la tubería mediante pernos. Este tipo de conexión proporciona una sólida estabilidad mecánica y un rendimiento de sellado confiable. Cuando la válvula está completamente abierta, el paso interno permanece prácticamente sin obstrucciones, lo que ayuda a minimizar la pérdida de presión. Por ello, es especialmente adecuada para sistemas de tuberías de diámetro medio a grande donde se requiere un aislamiento fiable.
Componentes clave de una válvula de compuerta bridada
¿Cómo funciona una válvula de compuerta bridada?

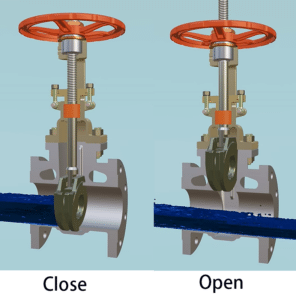

Cuando el volante o el actuador gira el vástago, la compuerta se eleva o desciende en consecuencia, permitiendo que la válvula se abra o se cierre.
- Completamente abierta:
La compuerta se eleva totalmente fuera del paso de flujo, permitiendo que el fluido circule casi en línea recta. Esto genera una baja resistencia al flujo y una pérdida de presión mínima, por lo que las válvulas de compuerta suelen elegirse para tuberías que requieren alta capacidad de caudal o menor resistencia hidráulica.
- Completamente cerrada:
La compuerta presiona firmemente contra los asientos para crear un sellado confiable, deteniendo eficazmente el flujo. Dado que el cierre depende del contacto estrecho entre las superficies de sellado, las válvulas de compuerta funcionan mejor en posiciones totalmente abierta o totalmente cerrada y, por lo general, no se recomiendan para la regulación del flujo.
Ventajas de una válvula de compuerta bridada
En los sistemas de tuberías industriales y municipales, la conexión por bridas permite que las válvulas de compuerta ofrezcan múltiples ventajas en términos de fiabilidad estructural y adaptabilidad de ingeniería.
- Conexión segura y estructura estable
Fijadas directamente a la tubería mediante pernos, las uniones bridadas proporcionan una conexión firme capaz de soportar fluctuaciones de presión, golpes de ariete y cargas externas, manteniendo la integridad estructural general. Esto las hace especialmente adecuadas para sistemas donde la seguridad es una prioridad.
- Sellado confiable con rendimiento predecible
Las interfaces bridadas estandarizadas ayudan a garantizar una distribución uniforme de la carga, reduciendo la probabilidad de fugas. En sistemas diseñados para una operación continua a largo plazo, este nivel de previsibilidad en el sellado resulta especialmente valioso.
- Adecuadas para tuberías de diámetro medio y grande
A medida que aumenta el diámetro de la tubería, las conexiones bridadas destacan por la resistencia de la unión, la correcta alineación y la capacidad para gestionar esfuerzos. Por ello, se utilizan ampliamente en redes de abastecimiento de agua, infraestructuras energéticas y sistemas de tuberías industriales.
- Mantenimiento y sustitución simplificados
Cuando se requiere inspección o reemplazo, la válvula normalmente puede retirarse simplemente desatornillando las bridas, sin necesidad de cortar la tubería ni realizar procedimientos complejos. Esto ayuda a minimizar el tiempo de inactividad y a reducir los costos de mantenimiento.
- Baja resistencia al flujo para mejorar la eficiencia del sistema
Cuando está completamente abierta, una válvula de compuerta ofrece un paso de flujo casi recto, lo que ayuda a reducir la pérdida de presión y favorece un transporte eficiente del fluido.
Válvulas de compuerta bridadas vs roscadas vs soldadas
Los distintos métodos de conexión presentan diferencias importantes en cuanto a resistencia mecánica, rendimiento de sellado y enfoque de mantenimiento. Comprender estas características ayuda a los ingenieros a tomar decisiones más informadas y prácticas durante el diseño del sistema.
Característica de ingeniería | Conexión bridada | Conexión roscada | Conexión soldada |
Diámetro típico de tubería | Más común en diámetros medianos y grandes | Utilizada principalmente en diámetros pequeños | Frecuente en tuberías de alta presión o en líneas críticas (en una amplia gama de tamaños) |
Método de instalación | Conexión atornillada con buena alineación | Se enrosca directamente en la tubería; instalación relativamente sencilla | Soldada de forma permanente a la tubería |
Resistencia estructural | Alta resistencia con un rendimiento de unión estable | Resistencia relativamente limitada | Ofrece el mayor nivel de integridad en la unión |
Confiabilidad del sellado | Rendimiento estable y predecible | Más sensible a la calidad de la instalación | Generalmente asociada con un menor riesgo de fugas |
Facilidad de mantenimiento | Fácil de desmontar, lo que facilita la inspección y el reemplazo | Desmontable, aunque las instalaciones repetidas pueden dañar las roscas | El mantenimiento es más complejo y normalmente requiere cortar la tubería |
Flexibilidad de ingeniería | Equilibra resistencia y facilidad de mantenimiento | Flexible, pero con un rango de aplicación más limitado | Menor flexibilidad, más adecuada para instalaciones permanentes |
Aplicaciones típicas | Redes municipales, tuberías industriales, sistemas de suministro de agua | Líneas auxiliares y sistemas de servicio ligero | Sistemas de alta temperatura o presión, o donde no se prevé mantenimiento frecuente |
¿Dónde se utilizan las válvulas de compuerta bridadas?
Las válvulas de compuerta bridadas se emplean ampliamente en sistemas de tuberías que requieren una capacidad de cierre confiable.
- Sistemas municipales de abastecimiento y drenaje de agua
Son adecuadas para tuberías principales y nodos críticos de la red, contribuyendo a una operación estable y a largo plazo.
- Plantas de tratamiento de agua
Su facilidad de desmontaje permite realizar las tareas de mantenimiento de manera más eficiente.
- Sistemas de tuberías industriales
Su confiable capacidad de aislamiento ayuda a reducir el riesgo de paradas no planificadas.
- Sector energético y de generación eléctrica
En tuberías de gran diámetro o en líneas de transmisión críticas, la resistencia de la conexión adquiere especial importancia, lo que convierte a las válvulas de compuerta bridadas en una opción práctica.
- Asegure la compatibilidad de los estándares de brida
Verifique que las especificaciones de las bridas sean consistentes para evitar riesgos de fugas causados por parámetros de conexión incompatibles.
- Mantenga una alineación adecuada de la tubería
Evite forzar la tubería durante la instalación. Un esfuerzo excesivo de montaje puede comprometer la confiabilidad del sellado a largo plazo.
- Apriete los pernos de manera uniforme
Utilice una secuencia de apriete en cruz y aumente el par de forma gradual para favorecer una distribución equilibrada de la carga en las bridas, ayudando a crear una interfaz de sellado estable.
- Deje suficiente espacio para la operación
En las válvulas de compuerta OS&Y (outside screw and yoke), asegúrese de que haya el espacio necesario para el recorrido del vástago, de modo que no se limite el funcionamiento normal ni el mantenimiento futuro.
Orientación de instalación recomendada
- Dirección del flujo: la mayoría de las válvulas de compuerta bridadas ofrecen sellado bidireccional y no requieren una dirección de flujo específica.

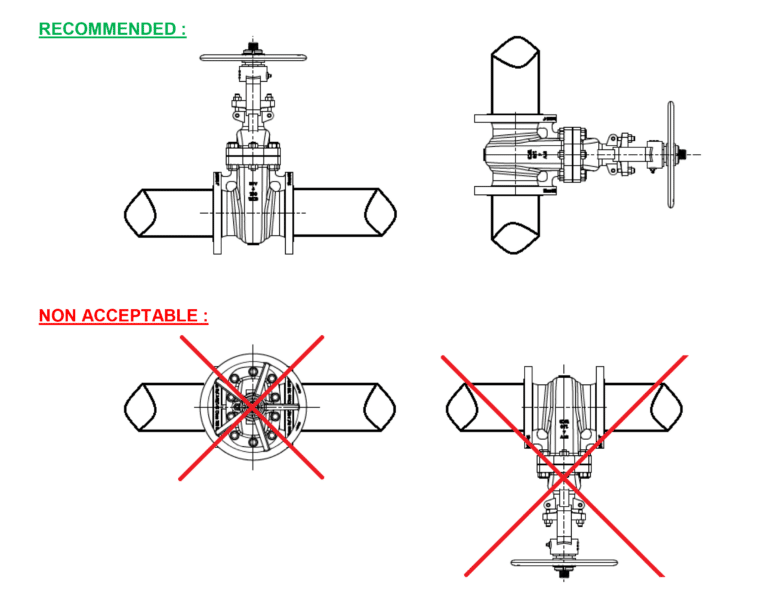

- Posición de montaje: se recomienda la instalación en tuberías horizontales con el vástago orientado verticalmente hacia arriba. Cuando se instalen en tuberías verticales, evite colocar el vástago hacia abajo, ya que los residuos podrían entrar en la zona del empaquetado y el peso de la compuerta podría afectar el rendimiento del sellado.
Problemas comunes y recomendaciones de mantenimiento
- Leakage
Verifique si los pernos de la brida están flojos e inspeccione las superficies de sellado en busca de daños. Vuelva a apretar los pernos de manera uniforme o reemplace la junta si es necesario.
- Atascamiento de la compuerta
Compruebe si el fluido contiene partículas sólidas. Limpie regularmente la cavidad de la válvula y lubrique el vástago cuando sea necesario.
- Dificultad en la operación del vástago
Revise si el empaquetado está demasiado ajustado o si el vástago presenta signos de corrosión. Ajuste el prensaestopas según sea necesario y limpie o lubrique el vástago para restablecer un funcionamiento suave.
Las válvulas de compuerta bridadas, gracias a su estructura robusta, sellado confiable y facilidad de mantenimiento, se han convertido en una opción clave para lograr un aislamiento fiable del flujo en sistemas de tuberías de diámetro medio y grande.
En la práctica de la ingeniería, comprender la estructura y el rendimiento de la válvula es solo parte del proceso; seleccionar un fabricante de confianza es igualmente importante.
