El rendimiento de sellado de las válvulas de mariposa es un factor clave en aplicaciones reales, aunque no siempre es el primer parámetro que se considera durante la selección. Muchos problemas comunes en campo—como el cierre incompleto, pequeñas fugas continuas o la disminución progresiva del sellado con el tiempo—están directamente relacionados con cómo sellan las válvulas de mariposa y con el diseño de su sistema de sellado.
Los distintos tipos de válvulas de mariposa sellan de maneras diferentes. Algunas dependen de la elasticidad de los materiales, mientras que otras se basan en el diseño estructural para lograr un contacto estable. Estas diferencias no siempre son evidentes en la etapa de selección, pero se vuelven más claras con el tiempo de operación. Por eso, entender cómo sellan las válvulas de mariposa es fundamental para mejorar la fiabilidad del sistema y reducir los costos de mantenimiento a largo plazo.
Principio básico de sellado de las válvulas de mariposa
Las válvulas de mariposa logran el sellado mediante el contacto entre el disco y el asiento, creando un cierre hermético que impide el paso del fluido.
Según el material de sellado y el diseño estructural, existen dos enfoques principales:
- Sellado blando: se basa en la deformación elástica de materiales como el caucho o el PTFE. Durante el cierre, el asiento se deforma ligeramente para adaptarse al borde del disco, formando un contacto superficial hermético.
- Sellado metálico: se basa en un contacto preciso metal-metal, generalmente combinado con un diseño excéntrico (especialmente triple excéntrico). En la etapa final del cierre, se genera un efecto de cuña que crea una línea de contacto estrecha y uniformemente cargada, asegurando un sellado fiable.
Tipos de estructuras de sellado en válvulas de mariposa

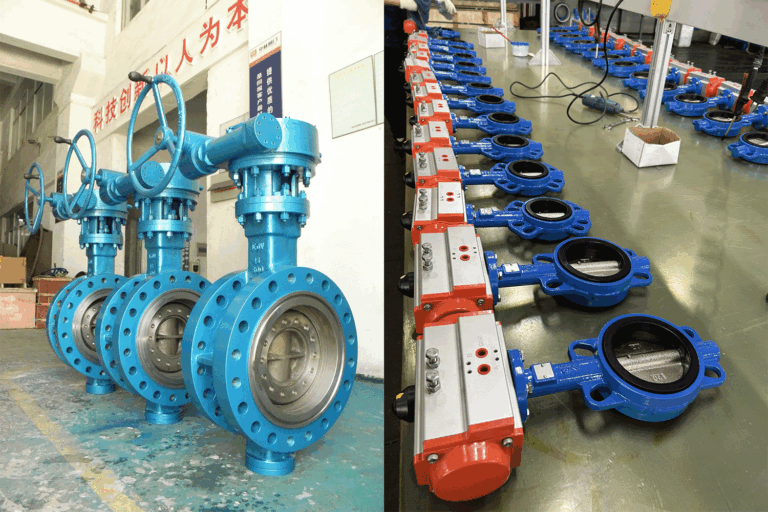

Desde el punto de vista del par de sellado, las válvulas de mariposa pueden clasificarse en diseños con asiento blando y con asiento metálico.
Desde una perspectiva estructural, también se dividen en tipos concéntricos y excéntricos. En la práctica, estas clasificaciones suelen combinarse y no se utilizan de forma independiente.
Asiento blando
Las válvulas de mariposa con asiento blando utilizan materiales elásticos como caucho o PTFE para el asiento. Al cerrar la válvula, el disco comprime el asiento, provocando una ligera deformación elástica que genera un sellado hermético, normalmente alcanzando un nivel “bubble-tight” (sin fugas visibles).
Los materiales más comunes incluyen:
- EPDM: adecuado para sistemas de agua y HVAC, con un rango de temperatura aproximado de -40°C a 120°C
- NBR: buena resistencia a aceites y combustibles, con un rango de temperatura aproximado de -30°C a 100°C
- PTFE: excelente resistencia a la corrosión, generalmente apto para temperaturas de hasta 180°C (según el diseño de la válvula)
Nota:
Los materiales a base de caucho son más propensos al envejecimiento o al desgaste bajo altas temperaturas o en medios que contienen partículas, por lo que se recomienda realizar inspecciones periódicas o su reemplazo cuando sea necesario.
Asiento metálico (alta temperatura)
Las válvulas de mariposa con asiento metálico logran el sellado mediante el contacto directo metal-metal entre el disco y el asiento, generalmente combinado con un diseño de triple excentricidad. En la etapa final del cierre, el disco se introduce en el asiento con efecto de cuña, formando una línea de contacto estable que asegura un sellado fiable.
Estas válvulas suelen utilizar acero inoxidable o aleaciones duras (como Stellite) en las superficies de sellado, lo que las hace adecuadas para aplicaciones de alta temperatura, alta presión o medios corrosivos.
Notes:
Requieren mayor precisión de mecanizado, tienen un costo más elevado y exigen un control adecuado del par del actuador.
Diseño concéntrico vs excéntrico
Válvula de mariposa concéntrica
En un diseño concéntrico, el disco está alineado con el centro del asiento. El sellado se basa principalmente en la deformación elástica del material del asiento.
Esta estructura es simple y rentable, por lo que resulta adecuada para aplicaciones de baja presión y temperaturas moderadas.
Válvula mariposa excéntrica
En los diseños excéntricos, el disco está desplazado respecto al asiento (excentricidad simple, doble o triple). Este desplazamiento reduce la fricción entre el disco y el asiento durante la operación, lo que ayuda a minimizar el desgaste y prolongar la vida útil.
- Doble excentricidad: comúnmente utilizada en aplicaciones de presión media y temperaturas moderadas, y puede combinarse con sellado blando o parcialmente metálico
- Triple excentricidad: utilizada principalmente en aplicaciones de alta temperatura y alta presión, así como en diseños con asiento metálico, y ampliamente empleada en sistemas industriales
Factores clave que afectan el rendimiento de sellado
El rendimiento de sellado de una válvula de mariposa no depende únicamente de su estructura. En la práctica, está influenciado por varios factores clave:
- Precisión de mecanizado
La precisión geométrica—como la rugosidad superficial, la planitud y la redondez—influye directamente en la calidad del contacto entre las superficies de sellado.
- Propiedades de los materiales
Las características de los materiales, como la dureza, elasticidad, resistencia al desgaste, resistencia a la corrosión y tolerancia a la temperatura, desempeñan un papel fundamental en el sellado y la vida útil.
- Condiciones del medio
La temperatura, presión, corrosividad y viscosidad del fluido pueden afectar significativamente la estabilidad y durabilidad de los materiales de sellado.
- Condiciones de operación
La operación frecuente, la velocidad de apertura y cierre, así como las vibraciones del sistema, pueden acelerar el desgaste y el envejecimiento de las superficies de sellado.
- Instalación y mantenimiento
Una instalación correcta y un mantenimiento regular son esenciales para garantizar un rendimiento de sellado estable a lo largo del tiempo.
Problemas comunes de sellado y recomendaciones de mantenimiento
En la práctica, incluso con una selección adecuada, las válvulas de mariposa pueden presentar los siguientes problemas:
- Envejecimiento o deformación permanente del asiento blando
Las fugas tras un uso prolongado suelen estar relacionadas con el envejecimiento del material o la deformación por compresión, especialmente en condiciones de alta temperatura o presión.
Recomendación: inspeccionar regularmente el estado del asiento. Para aplicaciones de alta temperatura o críticas, considerar diseños excéntricos o con asiento metálico.
- Instalación incorrecta o desalineación del eje
Puede provocar un cierre incompleto o dificultad en la operación.
Recomendación: asegurar la correcta alineación del eje durante la instalación y verificar que el disco contacte el asiento de forma uniforme, sin tensiones del sistema de tuberías.
- Desgaste o erosión
Altas velocidades de flujo o medios con partículas pueden causar desgaste en el disco y el asiento, reduciendo gradualmente el rendimiento de sellado.
Recomendación: limpiar regularmente la válvula y la tubería, y considerar el uso de filtración o control de flujo cuando sea necesario.
- Desgaste o agarrotamiento del asiento metálico
En diseños de triple excentricidad, un par insuficiente o la operación prolongada bajo alta temperatura y presión pueden provocar desgaste o agarrotamiento de las superficies de sellado.
Recomendación: asegurar un par adecuado del actuador y realizar inspecciones periódicas de las superficies metálicas de sellado.
- Fugas bajo presión inversa
Algunas válvulas pueden no sellar correctamente cuando se invierte el sentido del flujo.
Recomendación: prestar atención a la dirección del flujo durante la instalación. Para aplicaciones críticas, considerar diseños excéntricos o de triple excentricidad.
¿Cuándo se debe reemplazar el asiento de una válvula de mariposa?
En la práctica, los asientos de las válvulas de mariposa no tienen un intervalo fijo de reemplazo. La decisión suele basarse en las condiciones reales de operación. Las siguientes señales indican que el rendimiento de sellado ha disminuido y que es necesario inspeccionar o reemplazar el asiento:
- Fugas cuando la válvula está completamente cerrada
- Envejecimiento o deformación visible del asiento
- Cambios notables en el par de operación
- Cambios en las condiciones de trabajo (como temperatura o tipo de fluido)
El rendimiento de sellado de una válvula de mariposa no depende de un solo factor, sino de la combinación entre la selección de materiales, el diseño estructural y su adecuación a las condiciones reales de operación. En lugar de centrarse únicamente en el precio o las especificaciones, un enfoque más eficaz es seleccionar el tipo de sellado y la estructura adecuados según la aplicación, logrando un equilibrio entre fiabilidad y costo.
