En el diseño de sistemas de tuberías, el papel de una válvula de retención va más allá de simplemente evitar el flujo inverso: está estrechamente relacionado con la protección de los equipos y la estabilidad general de la operación del sistema. Una selección inadecuada puede aumentar el riesgo de golpe de ariete, elevar el consumo de energía e incluso comprometer la fiabilidad a largo plazo.
Entre los distintos tipos de válvulas de retención, las válvulas de clapeta y las válvulas de doble placa se encuentran entre los diseños más utilizados en los proyectos de ingeniería. La válvula de clapeta funciona mediante un disco que gira para abrirse y cerrarse, proporcionando un paso de flujo relativamente libre. En cambio, el diseño de doble placa emplea un mecanismo de cierre asistido por resortes, lo que permite una respuesta más rápida sin perder una estructura más compacta.
Aunque ambas cumplen la misma función fundamental, presentan diferencias claras en el comportamiento de cierre, su capacidad para mitigar los impactos en la tubería y los requisitos de instalación. Estas diferencias suelen ser factores decisivos al momento de determinar la válvula más adecuada para una aplicación específica.

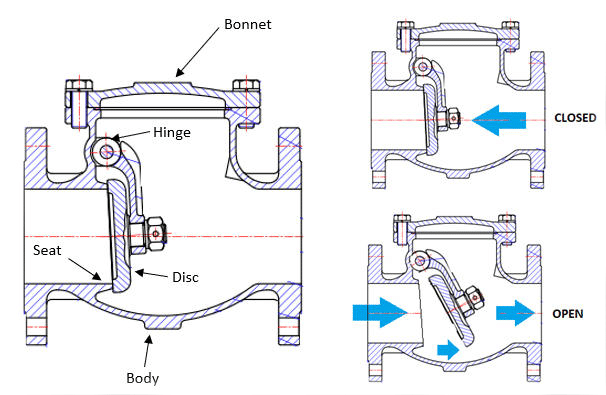

¿Qué es una válvula de retención de clapeta?
Una válvula de retención de clapeta funciona mediante un disco montado sobre una bisagra. Cuando el fluido circula en la dirección normal, el disco se separa del asiento, permitiendo el paso del medio con una obstrucción mínima. A medida que la velocidad del flujo disminuye o comienza el flujo inverso, el disco regresa a su posición por su propio peso y por la presión de retorno, asentándose firmemente contra el asiento de la válvula para evitar el contraflujo.

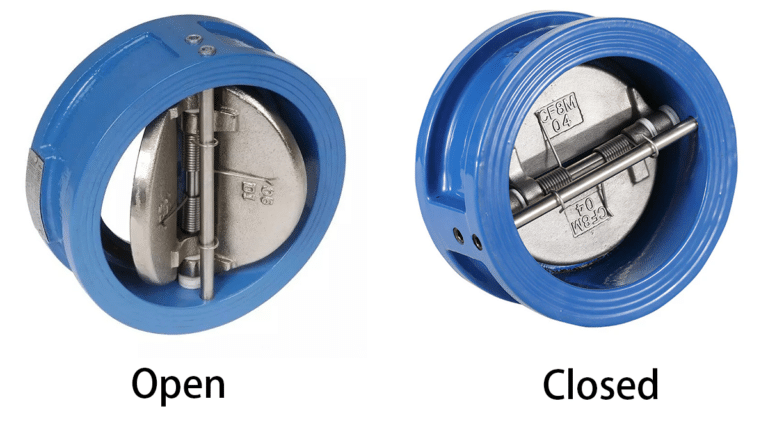

¿Qué es una válvula de retención de doble placa?
Una válvula de retención de doble placa utiliza dos placas simétricas como elementos de cierre, apoyadas por resortes que ayudan en la acción de cierre. Durante el flujo hacia adelante, las placas se abren rápidamente para permitir el paso del medio. Cuando el flujo se reduce o se invierte, los resortes impulsan el cierre de forma rápida, reduciendo significativamente el tiempo de contraflujo y minimizando los impactos hidráulicos en la tubería.
Válvula de clapeta vs válvula de doble placa: comparación rápida
Aunque ambos tipos de válvulas de retención están diseñados para evitar el flujo inverso, presentan diferencias fundamentales en la velocidad de cierre, la respuesta estructural y el impacto general en el rendimiento del sistema. En proyectos reales de ingeniería, estas diferencias suelen convertirse en criterios clave durante la selección de la válvula.
Factor de comparación | Válvula de clapeta | Válvula de doble placa |
Velocidad de cierre | Relativamente más lenta | Respuesta más rápida |
Control del golpe de ariete | Moderado | Superior |
Resistencia al flujo | Baja cuando está totalmente abierta, con paso de flujo suave | Muy baja; los diseños wafer modernos ofrecen excelente rendimiento hidráulico |
Medio adecuado | Fluidos con partículas o mayor viscosidad | Fluidos limpios |
Tamaño estructural | Más grande | Más compacta |
Peso | Más pesada | Más ligera |
Aplicaciones típicas | Tuberías de gran diámetro con flujo estable | Salidas de bombas y sistemas con espacio limitado |
Cómo elegir entre una válvula de retención de clapeta y una válvula de doble placa
En la mayoría de los sistemas de tuberías, ambos tipos de válvulas pueden prevenir eficazmente el flujo inverso. La clave de la selección no es determinar cuál diseño es “mejor”, sino identificar cuál se adapta con mayor precisión a las condiciones de operación de la aplicación.
Si el sistema presenta un riesgo evidente de golpe de ariete —por ejemplo, debido a arranques y paradas frecuentes de las bombas o a fluctuaciones significativas del caudal—, suele preferirse la válvula de doble placa. Su cierre más rápido ayuda a limitar el flujo inverso y a reducir los picos de presión.
En sistemas con condiciones de operación relativamente estables y menor sensibilidad a las variaciones de presión, una válvula de clapeta suele ser suficiente.
Cuando la tubería es sensible a la caída de presión o se prioriza la eficiencia energética, la válvula de clapeta es una opción habitual. Su paso de flujo más despejado generalmente genera una menor resistencia cuando está completamente abierta.
✅ Condiciones de instalación
Cuando el espacio de instalación es limitado o la disposición de los equipos es compacta, la válvula de doble placa suele ser la opción más práctica. Su menor longitud entre caras y su peso más reducido proporcionan una mayor flexibilidad durante la instalación.
✅ Características del medio
Para fluidos que contienen partículas sólidas o presentan una mayor viscosidad, la estructura interna más simple de la válvula de clapeta suele ofrecer una mejor adaptabilidad.
En condiciones de servicio más limpias, la válvula de doble placa generalmente puede mantener un rendimiento operativo más estable.
✅ Estabilidad del flujo
En tuberías donde el flujo se mantiene constante a lo largo del tiempo, la válvula de clapeta suele proporcionar un funcionamiento suave y predecible.
Si la velocidad del flujo fluctúa de manera significativa, normalmente se prefiere la válvula de doble placa por su capacidad para responder con mayor eficacia a los cambios en las condiciones de operación.
Válvula de clapeta vs válvula de doble placa: diferencias en la instalación
- Orientación de instalación
- Válvula de clapeta:
Las válvulas de clapeta dependen en mayor medida del peso del disco para el cierre, por lo que son relativamente sensibles a la orientación de instalación. Se instalan con mayor frecuencia en tuberías horizontales. Cuando se utilizan en líneas verticales, el flujo normalmente debe dirigirse de abajo hacia arriba para garantizar un funcionamiento correcto.
- Válvula de doble placa:
Gracias al cierre asistido por resortes, estas válvulas dependen menos de la gravedad y ofrecen mayor flexibilidad de instalación. Pueden adaptarse a diferentes orientaciones de la tubería y suelen ser más fáciles de instalar en sistemas con configuraciones más complejas.
- Espacio y peso
- Válvula de clapeta:
Generalmente presentan una mayor longitud entre caras y un peso más elevado, por lo que es necesario prever espacio adicional para su instalación. También debe considerarse un soporte adecuado de la tubería.
- Válvula de doble placa:
Diseñadas comúnmente en configuración wafer, las válvulas de doble placa son más compactas en conjunto. Esto las hace especialmente ventajosas en áreas con alta densidad de equipos o donde el espacio de instalación es limitado.
- Disposición de la tubería
- Válvula de clapeta:
Dado que el disco requiere un mayor ángulo de apertura, normalmente se recomienda evitar la instalación de válvulas de clapeta en zonas con fuerte turbulencia o condiciones de flujo inestables, ya que el movimiento excesivo del disco puede afectar el rendimiento.
- Dual Plate Check Valve:
Gracias a su menor recorrido de cierre, las válvulas de doble placa pueden responder con mayor rapidez a los cambios en la velocidad del flujo. Por ello, suelen ser más fáciles de aplicar cerca de las salidas de bombas, donde la estabilidad operativa es especialmente importante.
Los requisitos específicos de instalación siempre deben seguir la documentación técnica proporcionada por el fabricante, ya que los detalles pueden variar entre distintos diseños.
Desde una perspectiva de ingeniería, ni la válvula de clapeta ni la válvula de doble placa es intrínsecamente superior. La clave está en qué tan bien la válvula se adapta a las condiciones reales de operación. Una selección basada en los requisitos del sistema es fundamental para lograr un rendimiento estable y predecible a largo plazo.
