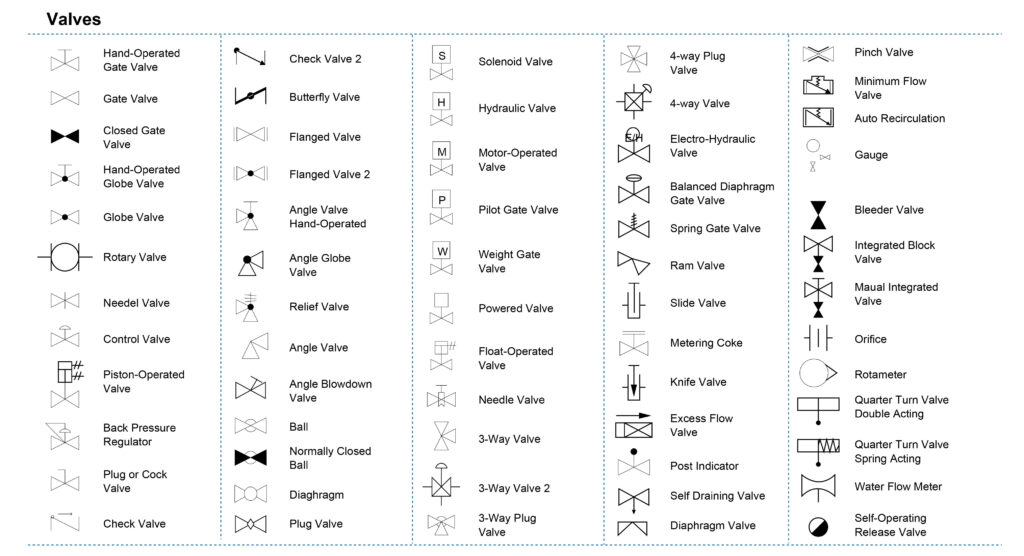

Formas comunes del símbolo de válvula de compuerta
Símbolo de válvula de compuerta
Una válvula de compuerta es una válvula de aislamiento que está completamente abierta o completamente cerrada. Su símbolo básico en los diagramas P&ID consiste en dos triángulos que apuntan uno hacia el otro a lo largo de una tubería.
Según las diferentes especificaciones de diseño, los símbolos de válvula de compuerta pueden variar, pero las características principales son básicamente las mismas.
Los estándares comunes de símbolos incluyen:
Normas ANSI / ISA (comúnmente utilizadas en Estados Unidos):
Normalmente se representan mediante dos triángulos simétricos con las puntas enfrentadas a lo largo de una línea horizontal. A veces puede aparecer un símbolo de volante o actuador encima del símbolo de la válvula.
Normas ISO / EN (uso común internacional):
Similares a las normas ANSI, pero con ligeras variaciones en los detalles. Se utilizan frecuentemente en proyectos de ingeniería internacionales.
Además, los símbolos de válvulas de compuerta pueden incluir marcas auxiliares en ciertos planos de ingeniería, tales como:
- Con actuador eléctrico: Se muestra un símbolo de motor encima de la válvula.
- Con actuador neumático: Se añade un símbolo neumático sobre la válvula.
- Con indicador de posición: Se coloca un indicador al lado del símbolo para mostrar el estado de apertura de la válvula.
Función del símbolo de válvula de compuerta en un diagrama P&ID
En un P&ID (Diagrama de Tuberías e Instrumentación), el símbolo de la válvula de compuerta no solo representa la válvula en sí, sino que también está relacionado con su función, ubicación de instalación y modo de accionamiento:
- Identificación rápida del tipo de válvula: permite distinguir el símbolo de válvulas de bola, válvulas de mariposa, etc., para evitar errores de selección.
- Modo de control claro: mediante marcas adicionales en el símbolo se puede diferenciar entre control manual, eléctrico o automático.
- Gestión de mantenimiento conveniente: el personal de construcción y mantenimiento puede interpretar la estructura y función de la válvula a partir del símbolo.
Ejemplo de aplicación en sistemas de agua:
En el P&ID de una red de suministro de agua municipal, los símbolos de válvula de compuerta suelen aparecer en la tubería principal de la sala de bombas, en las ramas de la línea principal y en los extremos de secciones de mantenimiento, desempeñando un papel clave en el cierre, apertura y aislamiento del flujo.
En una planta de tratamiento de agua (como tanques de sedimentación o filtración), los símbolos de válvulas de compuerta identifican la ubicación de las válvulas utilizadas para controlar la dirección del flujo de agua o aislar equipos.
Otros símbolos de válvulas en P&ID
¿Cómo se representan las conexiones de extremo en un P&ID?
En los diagramas P&ID, las conexiones de extremo de las válvulas de compuerta (por ejemplo, con bridas, roscadas, soldadas a tope, etc.) normalmente no se representan directamente en el símbolo de la válvula. El objetivo principal de un P&ID es mostrar el flujo del proceso, la función del equipo y la lógica del sistema de control, no los detalles mecánicos de las conexiones de tuberías. Sin embargo, la información sobre las conexiones de extremo sí se representa claramente en el sistema de planos mediante los siguientes medios:
Formas comunes de conexión de extremos y su representación en P&ID
Tipo de conexión | Representación en P&ID | Descripción |
Conexión bridada | Líneas cortas en ambos extremos del símbolo de la válvula, etiquetadas como “FLG” o “FF/RF” | La más común; fácil de instalar y desmontar; adecuada para válvulas de compuerta de agua de baja a media presión. |
Soldadura a tope | Extremos de la válvula dibujados como líneas rectas continuas con la tubería; marcada como “BW” en hojas técnicas | Adecuada para sistemas de alta presión o gran diámetro; poco usada en tuberías de agua de largo recorrido. |
Soldadura por enchufe | Líneas cortas en ambos extremos de la válvula; etiquetadas como “SW” en hojas técnicas | Común en sistemas de pequeño diámetro y alta presión. |
Roscada (NPT/BSP) | Líneas cortas en ambos extremos; etiquetadas como “THD”, “NPT” o “BSP” | Frecuente en tuberías de pequeño diámetro o instalaciones temporales. |
Ranurada (GRV) | Líneas cortas en ambos extremos; etiquetadas como “GRV” o “VIC” | Común en sistemas de protección contra incendios y abastecimiento de agua en edificios; instalación rápida. |
Tipo wafer (Wafer) | La válvula se muestra sujeta entre dos bridas; típicamente etiquetada como “Wafer” en especificaciones | Rara para válvulas de compuerta; más común en válvulas de mariposa. |
Doble brida (Double Flanged) | Mismo símbolo que la conexión bridada; se indica como “Double Flanged” en hojas técnicas | Común en válvulas de compuerta de gran diámetro para uso municipal. |
Ejemplo de válvula de compuerta en P&ID
Los símbolos incluidos en los diagramas P&ID representan diversos equipos dentro del proceso, como actuadores, sensores y controladores.
Controlador→ Se refiere a la sección de procesamiento de señales y lógica de control, como el módulo de control en un sistema DCS/PLC.
Actuador → Indica un actuador de válvula que recibe una señal de control para accionar la válvula.
- FV-01 (Flow Valve 01) → El símbolo dentro del círculo rojo representa una válvula de regulación con actuador, que recibe una señal de control para regular el flujo.
- Válvula de compuerta → Los dos triángulos con las puntas enfrentadas en la esquina inferior derecha indican una válvula de compuerta manual, utilizada para abrir o cerrar completamente el paso del material.
Sensor → Instrumentos de medición como temperatura, presión, etc., que se utilizan para detectar parámetros del proceso.
- TT → Transmisor de temperatura (Temp Transmitter)
Si un sistema tiene 4 transmisores de temperatura, se identifican como: TT01, TT02, TT03 y TT04.
- TC → Controlador de temperatura (Temp Controller)
- PT → Transmisor de presión (Pressure Transmitter)
- FC → Controlador de flujo (Flow Controller)
- Transmisor I/P (I/P 02) → Convierte señales eléctricas en señales neumáticas para accionar actuadores neumáticos.
Para otros símbolos, por favor consulte el archivo PDF de la Leyenda estándar de símbolos P&ID.
Conductos y conexiones en P&ID
Los conductos o conexiones en el diagrama P&ID también nos brindan información sobre el instrumento:
- Línea continua: Indica que la conexión se realiza a través de un conducto físico.
- Línea punteada: Indica que la conexión es eléctrica.
Es útil familiarizarse con estos diferentes tipos de símbolos de conexión, ya que pueden ayudarte a comprender la función del instrumento incluso si no conoces el código.
Ubicación del instrumento en P&ID
Ahora que sabemos que el dispositivo FV01 está representado por un círculo, también podemos saber la ubicación del instrumento o equipo en el P&ID:
- Círculo sin líneas: El instrumento está ubicado en el campo, cerca del proceso y accesible para el operador.
- Línea continua dentro del círculo: El instrumento está ubicado en la sala de control (accesible para el operador).
- Línea punteada dentro del círculo: El instrumento no es directamente accesible.
Conclusión y solución de TFW Valve
A lo largo de este artículo hemos visto que el símbolo de la válvula de compuerta no es simplemente una marca en un plano, sino un verdadero lenguaje de comunicación entre el diseño de ingeniería, la construcción y las operaciones de mantenimiento. Familiarizarse con estos símbolos e interpretarlos correctamente puede ayudar a ingenieros, diseñadores, compradores y equipos de operación y mantenimiento a evitar malentendidos y mejorar la eficiencia del trabajo durante todo el ciclo de vida del proyecto.
En los proyectos reales, estos símbolos representan equipos físicos. En aplicaciones como el suministro de agua municipal, el abastecimiento y drenaje de edificios, y plantas de tratamiento de agua, elegir válvulas de compuerta confiables es fundamental.
Como fabricante profesional de válvulas para sistemas de agua, TFW Valve no solo ofrece válvulas de compuerta para baja y media presión conforme a los estándares internacionales, sino que también proporciona diversas formas de conexión (con bridas, soldadas a tope, ranuradas, etc.) y diferentes modos de accionamiento (manual, eléctrico, neumático), según los requisitos del proyecto. Mantenemos un estricto control de calidad y un servicio postventa completo para garantizar que cada válvula funcione de manera estable y eficiente en su sistema.
