La creciente demanda global de agua dulce ha convertido la desalinización de agua de mar en una solución esencial en muchas regiones costeras, siendo RO, MSF y MED las principales tecnologías utilizadas para producir agua potable. Las válvulas son componentes críticos dentro de estos sistemas, responsables del control del flujo, la aislamiento del equipo, la protección de las bombas y la seguridad general de la planta.
A diferencia de los sistemas de agua convencionales, los entornos de agua de mar imponen exigencias mucho más estrictas al rendimiento de las válvulas debido a la alta salinidad, la corrosión por cloruros y la operación continua. Por ello, la selección debe ir más allá de la presión y el tamaño, considerando también los materiales, la durabilidad y la fiabilidad a largo plazo.
Este artículo ofrece una visión general de las funciones de las válvulas en los sistemas de desalinización, los materiales de válvulas más comunes y consideraciones prácticas para seleccionar las válvulas adecuadas para el servicio con agua de mar.
El papel de las válvulas en la desalinización de agua de mar
En los sistemas de desalinización de agua de mar, la función de las válvulas puede entenderse simplemente como el control del flujo de agua dentro de la red de tuberías.
Más específicamente, las válvulas se utilizan principalmente para:
- Aislamiento de encendido/apagado
- Regulación del caudal
- Prevención de reflujo
- Conmutación entre diferentes condiciones de operación
En general, la función principal de las válvulas es aislar secciones del sistema y regular el flujo, garantizando que el proceso de desalinización funcione de manera estable y segura.
Desafíos para las válvulas en la desalinización de agua de mar
El agua de mar es muy diferente al agua común. Su composición química y las condiciones de operación imponen mayores exigencias a las válvulas, principalmente en los siguientes aspectos:
- Ambiente altamente corrosivo
El agua de mar contiene una alta concentración de iones de cloruro, lo que puede provocar problemas como corrosión por picaduras y corrosión en grietas. Para materiales comunes como el acero al carbono o el hierro fundido, la falla por corrosión puede ocurrir relativamente rápido si no se proporciona la protección adecuada.
- Alta velocidad de flujo y erosión
Cuando el fluido pasa a través de una válvula, a menudo se genera turbulencia y la velocidad del flujo puede aumentar. En condiciones de estrangulamiento, también puede desarrollarse cavitación, lo que puede causar erosión y daños tanto en el cuerpo de la válvula como en las tuberías aguas abajo.
- Operación continua a largo plazo
Las plantas de desalinización están diseñadas para funcionar de manera continua durante largos períodos. Esto significa que las válvulas no solo deben resistir la corrosión, sino también mantener un rendimiento de sellado confiable y la integridad estructural bajo condiciones de operación sostenidas.
Debido a estos factores, la selección de válvulas para sistemas de desalinización de agua de mar requiere una consideración cuidadosa, incluyendo el rendimiento del material, el diseño de la válvula y las condiciones reales de operación del sistema.
Correspondencia de materiales de válvulas con las condiciones de operación
La selección del material es un factor clave que afecta la vida útil y la fiabilidad de las válvulas. En entornos de agua de mar, diferentes materiales presentan diferencias significativas en su idoneidad y resistencia a la corrosión.
Tipo de material | Marcas típicas | Aplicaciones comunes | Notas |
Acero al carbono / Hierro fundido | – | Se utiliza con recubrimiento de goma o protección anticorrosiva, adecuado para aplicaciones de baja corrosión o no críticas | No puede estar en contacto directo con agua de mar; la resistencia a la corrosión a largo plazo es limitada |
Acero inoxidable austenítico | 304 / 316 | Adecuado para sistemas de pretratamiento o entornos con bajo contenido de cloruros | Susceptible a corrosión por picaduras y grietas en agua de mar o condiciones con alto contenido de cloruros |
Acero inoxidable dúplex | 2205 | Adecuado para la mayoría de aplicaciones con agua de mar, ampliamente utilizado | Buen rendimiento general con un equilibrio adecuado entre resistencia y resistencia a la corrosión |
Acero inoxidable superdúplex | 2507 | Adecuado para aplicaciones críticas, de alta presión o muy corrosivas | Excelente rendimiento, pero con un costo relativamente alto |
En general, cuanto más severas son las condiciones de operación, mayores son los requisitos de rendimiento del material. En la selección práctica de válvulas, los materiales deben elegirse según factores como el ambiente de corrosión, las condiciones de presión y el modo de operación, para garantizar un funcionamiento confiable a largo plazo.
Tipos comunes de válvulas en sistemas de agua de mar

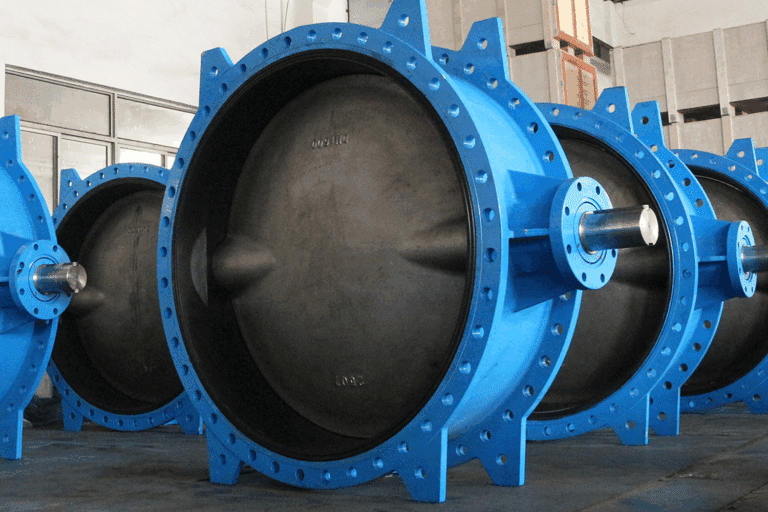

- Aplicaciones: sistemas de captación de agua de mar, sistemas de pretratamiento, sistemas de circulación de agua y tuberías principales de transmisión de agua.
- Ventajas: estructura ligera, diseño compacto, instalación sencilla y muy adecuadas para tuberías de gran diámetro con un costo general relativamente bajo.
- Consideraciones de selección: el tipo de sellado debe elegirse según la presión y la velocidad del flujo. Las válvulas con asiento blando son adecuadas para aplicaciones de baja presión, mientras que las de asiento metálico son más apropiadas para condiciones de alta presión o erosión.
- Aplicaciones: aislamiento en tuberías principales, aislamiento de equipos y secciones de mantenimiento de tuberías.
- Ventajas: cuando están completamente abiertas, ofrecen muy poca resistencia al flujo y un sellado confiable, lo que las hace adecuadas para el cierre total del fluido.
- Consideraciones de selección: son más adecuadas para operación completamente abierta o completamente cerrada y, por lo general, no se recomiendan para la regulación del flujo.
- Aplicaciones: salidas de bombas, tuberías a la salida de bombas de alta presión y tuberías de retorno.
- Ventajas: previenen automáticamente el reflujo del medio, tienen una estructura simple y funcionamiento confiable. Son esenciales para proteger los sistemas de bombeo.
- Consideraciones de selección: se prefieren diseños de baja resistencia y cierre rápido para reducir golpes de ariete y proteger el sistema.
Cómo elegir la válvula adecuada
En los sistemas de agua de mar y desalinización, la selección de válvulas debe basarse en las condiciones reales de operación. En lugar de considerar un solo parámetro, es más importante lograr un equilibrio razonable entre la función, el material y las condiciones de operación.
Aclare la función de la válvula
Primero, determine el papel de la válvula en el sistema:
- Para control de encendido/apagado → se puede seleccionar una válvula de mariposa o una válvula de bola
- Para aislamiento completo → se puede seleccionar una válvula de compuerta
- Para prevenir el reflujo → se debe seleccionar una válvula de retención
- Para regulación del flujo → se debe elegir una válvula con capacidad de estrangulamiento
Seleccione el tipo de válvula según el diámetro de la tubería
El diámetro de la tubería afecta directamente la elección del tipo de válvula:
- Diámetro pequeño (menos de DN50): se prefieren las válvulas de bola
- Diámetro medio (DN65–DN300): son adecuadas tanto las válvulas de mariposa como las de compuerta
- Diámetro grande (más de DN300): se prefieren las válvulas de mariposa
Correspondencia del material con el entorno corrosivo
Elija el material adecuado según el nivel de corrosión del agua de mar:
- Entorno general: acero al carbono revestido de goma o con recubrimiento anticorrosivo
- Corrosión moderada: acero inoxidable 316
- Alta corrosión o ubicaciones críticas: acero inoxidable dúplex o superdúplex
Considere la presión y las condiciones de operación
Los diferentes sistemas tienen distintos requisitos de presión para las válvulas:
- Sistemas convencionales de suministro de agua: suficiente presión media o baja
- Sistemas de ósmosis inversa (RO): deben cumplir con requisitos de alta presión
- Condiciones de estrangulamiento: hay que tener en cuenta la velocidad del flujo y los efectos de cavitación
Preste atención a la operación y el mantenimiento
Elija el método de accionamiento adecuado según el uso:
- Operación manual: adecuado para diámetros pequeños o uso poco frecuente
- Eléctrico / neumático: adecuado para control remoto o sistemas automatizados
Al mismo tiempo, considere si la ubicación de instalación permite un mantenimiento fácil.
Elegir la válvula adecuada es, en esencia, un proceso de “adaptación a las condiciones de operación”. Solo al equilibrar los requisitos funcionales, la selección de materiales y las condiciones de operación, una válvula puede garantizar un rendimiento estable y duradero en un sistema de desalinización de agua de mar.
TFW Valve se especializa en la fabricación de válvulas industriales para el tratamiento de agua. Con nuestra amplia experiencia en el diseño de válvulas y la selección de materiales, nuestro equipo puede ofrecer a ingenieros y contratistas soluciones confiables de válvulas, adaptadas a condiciones de operación específicas.
Para obtener más información sobre válvulas adecuadas para sistemas de desalinización de agua de mar, no dude en contactar a nuestro equipo para soporte técnico.
