Al seleccionar una válvula, elegir un tipo de conexión final incorrecto puede provocar fugas en el sistema, dificultades de instalación, mayores costos de mantenimiento o incluso paradas inesperadas.
El rendimiento de una válvula de mariposa no depende únicamente del disco y el asiento, sino también del tipo de conexión y de los estándares industriales que cumple. Estos factores determinan en última instancia su idoneidad, fiabilidad y compatibilidad con el sistema de tuberías.
Este artículo es una guía práctica y confiable para comprender las diferencias entre los distintos tipos de conexión de válvulas de mariposa y los estándares que los regulan.
Además, ofrece un marco de selección práctico que le ayudará a elegir la opción más adecuada para su proyecto.
Antes de entrar en los detalles, la siguiente tabla presenta una visión general de los tipos de conexión más comunes en válvulas de mariposa, permitiéndole identificar sus principales diferencias de un vistazo.
Tipo de conexión | Características principales | Ventajas | Disadvantages | Aplicaciones típicas |
El cuerpo de la válvula se coloca entre dos bridas de la tubería y se fija con pernos pasantes largos. | Diseño compacto, ligero y la opción más económica. | No puede usarse como válvula de final de línea; requiere desmontar toda la tubería para mantenimiento. | Tratamiento de agua, servicios de baja presión y proyectos con presupuesto limitado. | |
El cuerpo de la válvula tiene insertos roscados que permiten atornillar cada extremo de la brida de manera independiente. | Puede funcionar como válvula de final de línea, permite desmontaje de un solo lado, gran flexibilidad. | Ligeramente más pesada y costosa que la tipo wafer. | Sistemas contra incendios, HVAC y tuberías donde se requiere aislar equipos como bombas o instrumentos. | |
El cuerpo de la válvula incluye bridas integradas que se atornillan directamente a las bridas de la tubería. | Máximo rendimiento de sellado, alta resistencia a presión y fácil desmontaje para mantenimiento. | Más pesada, costosa y requiere mayor espacio de instalación. | Plantas petroquímicas, generación eléctrica, suministro de agua a alta presión y servicios críticos con mantenimiento frecuente. | |
Butt Weld (soldada a tope) | Los extremos de la válvula se sueldan directamente a la tubería. | Unión permanente sin fugas, máxima resistencia mecánica y mínima pérdida de flujo. | No es desmontable una vez instalada; requiere soldadores calificados y procedimientos precisos. | Servicios de alta temperatura y presión, medios peligrosos (por ejemplo, hidrocarburos) y tuberías de alta pureza. |
La tubería se inserta en el extremo de la válvula y se suelda alrededor de la unión. | Fácil alineación y montaje más simple que el tipo butt weld. | Riesgo de fisuras por esfuerzo en la zona de soldadura bajo cargas cíclicas. | Tuberías de pequeño diámetro (generalmente DN50 o menores) de alta presión. |
Descripción general de los tipos de conexión de válvulas de mariposa
Válvula de mariposa Wafer
- Características estructurales: La válvula tipo wafer no tiene bridas integradas. Durante la instalación, se coloca entre dos bridas de la tubería y se sujeta mediante pernos pasantes largos. El sellado se logra cuando el revestimiento o junta del cuerpo se comprime contra las caras de las bridas adyacentes.
- Normas de conexión: Aunque el cuerpo es sin bridas, su diámetro exterior, superficie de sellado y los orificios de paso de los pernos deben coincidir con el estándar de bridas de la tubería.
Entre las referencias más comunes se encuentran ASME B16.5 (serie Class) y EN 1092-1 (serie PN).
Es importante especificar el estándar de brida aplicable al realizar el pedido; de lo contrario, la válvula podría no ajustarse correctamente al sistema - Ventajas: Al prescindir de bridas integradas, la válvula tipo wafer es la más económica, compacta y ligera, ideal para instalaciones con espacio limitado y proyectos con presupuestos ajustados.
- Limitaciones: Su principal limitación es que no puede usarse al final de una línea, ya que no admite una tapa ciega.
Para realizar mantenimiento o sustitución, es necesario aflojar las uniones de ambas bridas (entrada y salida), lo que incrementa el tiempo y el esfuerzo de mantenimiento. - Aplicaciones típicas: Se utiliza ampliamente para agua, aire u otros servicios no críticos de baja presión a temperatura ambiente.
Es una opción muy común en plantas de tratamiento de agua y sistemas de climatización o servicios de edificios.
Válvula de mariposa Lug
- Características estructurales:La válvula tipo lug cuenta con inserciones roscadas (orejetas) distribuidas alrededor del cuerpo.
Estas orejetas permiten que los pernos se introduzcan desde un solo lado, fijando directamente la válvula a la brida correspondiente del tubo sin necesidad de pernos pasantes largos. - Normas de conexión:Al igual que el tipo wafer, las dimensiones de las orejetas y el diámetro del círculo de pernos deben cumplir con un estándar de bridas específico, como ASME B16.5 o EN 1092-1.
Cumplir con estos estándares garantiza una alineación precisa y una sujeción segura de la válvula a las bridas del sistema. - Ventajas:Esta configuración permite utilizar la válvula como válvula de final de línea, por ejemplo, en la terminación de una rama de un sistema contra incendios.
Una ventaja importante es su capacidad de mantenimiento en línea: al cerrar la válvula, se puede desmontar la tubería o el equipo aguas abajo sin afectar el lado aguas arriba. - Aplicaciones típicas:Las válvulas tipo lug son una elección estándar en sistemas de rociadores contra incendios y se utilizan ampliamente en instalaciones HVAC o en secciones de tuberías que requieren aislamiento, como bombas, intercambiadores de calor o instrumentos.
Ofrecen gran flexibilidad y comodidad durante las tareas de mantenimiento.

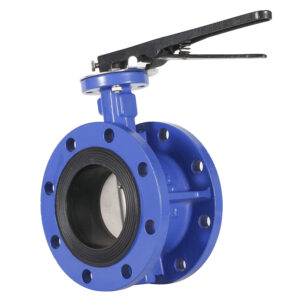

Válvula de mariposa tipo bridadas
- Características estructurales:La válvula de mariposa bridadas posee bridas integradas en ambos extremos del cuerpo.Estas bridas se atornillan a las bridas correspondientes de la tubería con juntas de sellado entre ellas, creando una conexión resistente, confiable y totalmente hermética.
- Normas de conexión:Este es el tipo de conexión más estandarizado, aunque también el más complejo, ya que se divide en varios sistemas principales:
- Sistema ASME (estándar estadounidense): Cumple con la norma ASME B16.5, donde la presión se clasifica por clase (por ejemplo, Class 150, Class 300).
- Sistema europeo: Sigue la norma EN 1092-1, donde la presión se expresa como PN (por ejemplo, PN10, PN16).
- Otros estándares: Como el japonés JIS B2220, que utiliza la letra K para indicar la presión (por ejemplo, 10K, 16K).
- Nota importante: Las bridas de distintos estándares (por ejemplo, Class 150 frente a PN16) no son intercambiables — difieren en diámetro exterior, número y tamaño de los orificios para pernos.
Por ello, antes de la instalación, asegúrese de que el estándar de la válvula coincida con el de la tubería. - Ventajas:Las válvulas de mariposa bridadas ofrecen un sellado superior, mayor capacidad de presión y una instalación o desmontaje sencillos.
Su diseño con uniones atornilladas estandarizadas facilita la inspección, el reemplazo o las modificaciones del sistema. - Aplicaciones típicas:Se utilizan ampliamente en sectores industriales exigentes, como plantas químicas, centrales eléctricas, plataformas marinas y sistemas de suministro de agua a alta presión.
Siempre que se requiere mantenimiento frecuente o integridad de presión elevada, el tipo bridadas sigue siendo una de las opciones más confiables y fáciles de mantener.
Válvula de mariposa tipo soldada a tope
- Características estructurales:En una válvula de mariposa tipo butt weld, los extremos de la válvula se suelden directamente a la tubería, creando una conexión continua, sin juntas y permanente entre el cuerpo de la válvula y la línea.
- Normas de conexión:La geometría del bisel de los extremos cumple estrictamente con la norma ASME B16.25, que especifica las formas de ranura, ángulos y dimensiones de los bordes para garantizar una alineación precisa y una soldadura de penetración completa con tuberías fabricadas según ASME B36.10.
- Ventajas:Ofrece una unión permanente y completamente hermética, con la máxima resistencia mecánica y una mínima pérdida de carga.
Es la opción ideal cuando se requiere cero fugas y alta integridad estructural. - Aplicaciones típicas:Se utiliza comúnmente en condiciones de alta temperatura y presión, en servicios con medios peligrosos (como hidrocarburos) y en tuberías de alta pureza, donde las uniones soldadas eliminan posibles puntos de fuga y riesgos de contaminación.
Válvula de mariposa tipo soldada por enchufe
- Características estructurales:En este diseño, el extremo de la tubería se inserta en un casquillo o enchufe ubicado en el extremo de la válvula y luego se suelda mediante un cordón de filete alrededor del borde exterior, formando una conexión firme que mantiene la alineación durante la instalación.
- Normas de conexión:Las dimensiones del casquillo generalmente cumplen con la norma ASME B16.11 o estándares equivalentes, lo que garantiza compatibilidad con los tamaños y espesores de pared de tuberías estándar.
- Ventajas:Proporciona una alineación sencilla y una instalación más fácil en comparación con las válvulas soldadas a tope, manteniendo al mismo tiempo una unión sólida y hermética a la presión.
- Limitaciones:El pequeño hueco en la raíz de la soldadura puede convertirse en un punto potencial de corrosión por hendidura o fisuración por esfuerzo, especialmente bajo cargas cíclicas o en ambientes corrosivos.
- Aplicaciones típicas:Se utiliza ampliamente en tuberías de pequeño diámetro (generalmente DN50 o menores) diseñadas para altas presiones, donde se requiere tanto facilidad de instalación como sellado seguro.
Cómo elegir el tipo de conexión adecuado para una válvula de mariposa
Ahora que conoce los diferentes tipos de conexión, es momento de convertir la información en acción.
Las siguientes preguntas clave le ayudarán a determinar qué tipo de conexión se adapta mejor a su sistema:
1. ¿Cuáles son las condiciones de presión y temperatura de su sistema?
Baja presión / temperatura ambiente (por ejemplo, sistemas generales de agua): Las válvulas tipo Wafer o Lug son las opciones más económicas y prácticas.
Presión media o alta / alta temperatura (por ejemplo, líneas de vapor o procesos industriales de alta presión):Las válvulas tipo Flanged o Butt Weld son imprescindibles por su seguridad y durabilidad.
2. ¿Requerirá la válvula mantenimiento o desmontaje futuro?
Mantenimiento o inspección frecuente:Elija Flanged, ya que permite un desmontaje e instalación sencillos.
Aislamiento ocasional o mantenimiento parcial del sistema:El tipo Lug ofrece flexibilidad, permitiendo aislar un lado sin detener el otro.
Instalación permanente que prioriza la máxima fiabilidad:Butt Weld es la mejor opción para una conexión totalmente hermética.
3. ¿Cuáles son las limitaciones de presupuesto y espacio?
Presupuesto limitado o espacio reducido:El tipo Wafer ofrece la mejor relación costo-rendimiento y ocupa mínimo espacio.
Presupuesto y espacio disponibles:El tipo Flanged brinda mayor comodidad, fiabilidad y facilidad de mantenimiento a largo plazo.
4. ¿En qué industria y medio se utilizará?
Tratamiento de agua y servicios de edificios (HVAC):Se recomiendan los tipos Wafer o Lug.
Sistemas petroquímicos, de generación eléctrica o marinos:Los tipos Flanged y Butt Weld son los más comunes.
Medios de alta pureza o sustancias peligrosas donde se exige cero fugas:El tipo Butt Weld sigue siendo la única opción viable.
Conclusión
Comprender los diferentes tipos de conexión de válvulas de mariposa ayuda a evitar errores de instalación, fugas y costosos tiempos de inactividad.
Ya sea que su sistema requiera una conexión Wafer, Lug, Flanged o Soldada, elegir el tipo correcto mejora la seguridad, facilita el mantenimiento y prolonga la vida útil de la válvula.
Explore la gama completa de soluciones en válvulas de mariposa de TFW Valve para encontrar la configuración ideal para sus aplicaciones industriales o de infraestructura hídrica — diseñadas para ofrecer fiabilidad, rendimiento y valor a largo plazo.
Si tiene más preguntas o necesita asesoramiento técnico, no dude en ponerse en contacto con nosotros.
