En muchos sistemas de tratamiento de agua e instalaciones industriales, tanto las válvulas de mariposa como las válvulas de bola son opciones muy populares para el control y cierre del flujo.
Ambos tipos comparten un funcionamiento similar: una rotación de 90 grados, que permite una apertura y cierre rápidos y un manejo sencillo.
Aunque las válvulas de bola ofrecen un rendimiento excelente en aplicaciones de alta presión o de pequeño diámetro, las válvulas de mariposa suelen ser la opción más equilibrada cuando un sistema de tuberías requiere eficiencia, bajo coste y ahorro de espacio.
Este artículo analiza las situaciones en las que elegir una válvula de mariposa resulta más ventajoso que optar por una válvula de bola.

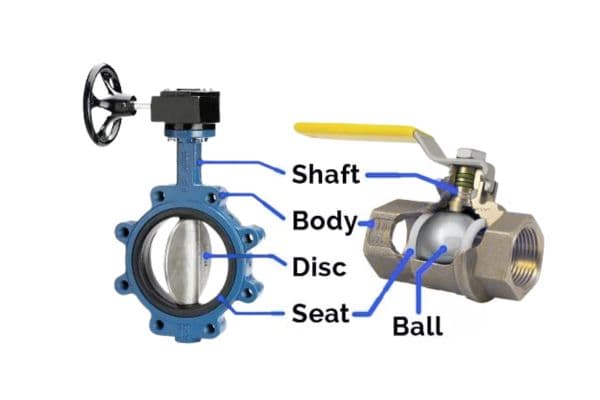

Diferencias estructurales: válvula de mariposa vs válvula de bola

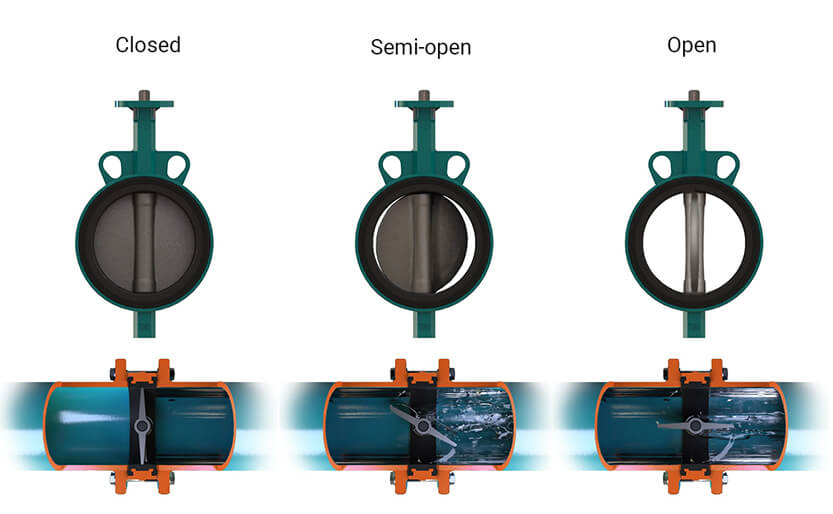

Funciona mediante un disco giratorio que rota 90° alrededor del eje del vástago para abrir o cerrar el paso del fluido.
Su cuerpo tiene un diseño simple, compacto y ligero, lo que facilita la instalación y el mantenimiento.
Utiliza una esfera perforada que también gira 90° para controlar el flujo del fluido.
Su mecanismo interno es más complejo, y el cuerpo de la válvula tiende a ser más grande y pesado.
Esta diferencia fundamental en la estructura es precisamente lo que otorga a las válvulas de mariposa muchas de sus principales ventajas en los sistemas modernos de control de flujo.
Ventajas estructurales
En comparación con el cierre esférico de una válvula de bola, el diseño en forma de disco de una válvula de mariposa es mucho más simple y ligero.
Por naturaleza, ofrece una estructura más compacta y aerodinámica, lo que aporta varias ventajas prácticas:
- Para el mismo diámetro nominal, una válvula de mariposa suele pesar solo entre un tercio y una quinta parte de una válvula de bola.
- Requiere menos espacio de instalación, lo que la convierte en una opción ideal para sistemas con disposición de tuberías ajustada.
- En tuberías de gran diámetro (por ejemplo, DN200 o superiores), las válvulas de mariposa son más fáciles de manipular durante el transporte, la elevación y el montaje.
- En estaciones de bombeo, salas técnicas o sistemas subterráneos donde el espacio es limitado, el diseño compacto de la válvula de mariposa ofrece una ventaja incomparable frente a otros tipos de válvulas más voluminosas.
Ventajas económicas en grandes diámetros
Las válvulas de mariposa ofrecen una ventaja de coste significativa, especialmente a medida que aumenta el diámetro de la tubería.
Gracias a su estructura más simple y al menor número de componentes, los costes de fabricación y mecanizado son considerablemente más bajos — normalmente entre un 30 % y un 60 % menos que los de las válvulas de bola del mismo tamaño.
Por ejemplo:
- Por debajo de DN100, la diferencia de precio entre válvulas de mariposa y de bola es mínima.
- Entre DN150 y DN300, las válvulas de mariposa resultan claramente más económicas.
- Por encima de DN600, las válvulas de bola no solo son mucho más caras, sino también varias veces más pesadas, lo que complica y encarece su instalación y manipulación.
Para aplicaciones a gran escala, como el suministro municipal de agua, los sistemas de recirculación o las plantas de tratamiento de aguas residuales, las válvulas de mariposa representan sin duda la opción más rentable y eficiente.
Ventajas en instalación y mantenimiento
Las válvulas de mariposa suelen estar diseñadas con conexiones tipo wafer o lug, lo que permite instalarlas directamente entre dos bridas de tubería sin necesidad de soportes adicionales.
Esto simplifica enormemente el proceso de instalación.
En cambio, las válvulas de bola, por ser más pesadas y voluminosas, suelen requerir estructuras de soporte adicionales, lo que aumenta la complejidad y el coste de montaje.
En cuanto al mantenimiento, la mayoría de las válvulas de mariposa cuentan con un asiento de sellado reemplazable.
Cuando el anillo de sellado se desgasta tras un uso prolongado, puede sustituirse directamente en la línea, sin necesidad de desmontar el cuerpo de la válvula.
Esta característica reduce significativamente el tiempo de inactividad, facilita el mantenimiento y disminuye los costes operativos en general.
Ventajas en la regulación del flujo
Aunque ni las válvulas de mariposa ni las válvulas de bola son ideales para una regulación de precisión, las válvulas de mariposa ofrecen un mejor control del caudal en sistemas donde no se requiere un ajuste fino.
Dentro de un rango de apertura de 15° a 75°, el disco de la válvula permite una regulación del flujo suave y casi lineal.
Por el contrario, las válvulas de bola están diseñadas estructuralmente para funcionar totalmente abiertas o completamente cerradas.
Si se utilizan para regular el flujo en posiciones intermedias, la alta velocidad del fluido puede provocar erosión y daños en el sellado.
Por ello, en sistemas que requieren ajustes frecuentes del caudal —como las plantas de tratamiento de agua, las torres de refrigeración o los sistemas HVAC— la válvula de mariposa se presenta como una opción más versátil y práctica.
Ventajas en eficiencia energética
El disco delgado y la baja resistencia al flujo de una válvula de mariposa le otorgan una clara ventaja en términos de eficiencia energética.
Cuando está completamente abierta, su coeficiente de resistencia al flujo suele ser solo entre una tercera y una quinta parte del de un tramo de tubería recta equivalente.
En sistemas de baja y media presión, esta menor resistencia reduce las pérdidas por fricción del fluido y permite disminuir considerablemente el consumo energético de las bombas.
Además, las válvulas de mariposa requieren menos par de maniobra, lo que facilita su apertura y cierre.
Cuando se combinan con cajas de engranajes, actuadores eléctricos o actuadores neumáticos, ofrecen aún mayor eficiencia operativa y un rendimiento superior en automatización.
Amplia gama de aplicaciones
Gracias a su diseño ligero, fiabilidad y rentabilidad, las válvulas de mariposa se utilizan hoy en día de forma muy extendida en una amplia variedad de sistemas de control de fluidos, entre ellos:
- redes municipales de abastecimiento y drenaje de agua;
- sistemas de refrigeración industrial y ingeniería HVAC;
- plantas de tratamiento y reutilización de aguas residuales;
- sectores de generación de energía, construcción naval y desalinización de agua de mar;
- industrias alimentaria, farmacéutica y química, donde la higiene y la resistencia a la corrosión son esenciales.
Al elegir diferentes materiales para el asiento de sellado, las válvulas de mariposa pueden adaptarse a una amplia gama de condiciones y tipos de medio:
- EPDM: ideal para agua limpia y fluidos neutros.
- NBR: excelente resistencia a aceites, adecuada para entornos de petróleo y gas.
- PTFE: resistente a la corrosión química y a altas temperaturas.
- Viton (FKM): adecuado para aplicaciones con altas temperaturas y medios fuertemente corrosivos.
Manteniendo la objetividad: cuándo las válvulas de bola siguen siendo la mejor opción
Aunque las válvulas de mariposa ofrecen ventajas generales evidentes, es importante reconocer que las válvulas de bola siguen siendo insustituibles en ciertas aplicaciones, entre ellas:
- tuberías de alta presión con pequeños diámetros (inferiores a DN50);
- sistemas que requieren cero fugas bajo condiciones de sellado estrictas;
- transporte de gases y sistemas de vapor a alta presión;
- control de fluidos viscosos o medios que tienden a cristalizarse.
En resumen, las válvulas de bola destacan por su capacidad de cierre fiable, mientras que las válvulas de mariposa se especializan en una gestión del flujo más eficiente y económica.
Elegir el tipo de válvula adecuado garantiza que cada componente del sistema funcione con el máximo rendimiento y fiabilidad.
Gracias a su estructura sencilla, bajo coste, peso reducido, fácil instalación y gran versatilidad, las válvulas de mariposa se han convertido en la opción preferida para sistemas de presión media y baja, como el tratamiento de agua, el suministro municipal, los sistemas HVAC y los circuitos de refrigeración.
No solo satisfacen las necesidades básicas de apertura y cierre, sino que también contribuyen a una operación más económica, eficiente y con ahorro energético.
En la mayoría de las aplicaciones prácticas, la válvula de mariposa representa el equilibrio ideal entre rendimiento y coste.
