Las redes de tuberías municipales son un componente fundamental de los sistemas urbanos de abastecimiento de agua y drenaje. Su seguridad, estabilidad y eficiencia económica son factores clave para el funcionamiento fiable de una ciudad. Como elementos esenciales para el control del caudal y el aislamiento del sistema, las válvulas de mariposa con bridas se utilizan ampliamente en las redes de tuberías municipales, y la selección adecuada de la válvula influye directamente tanto en la fiabilidad global del sistema como en los costes de operación a largo plazo.

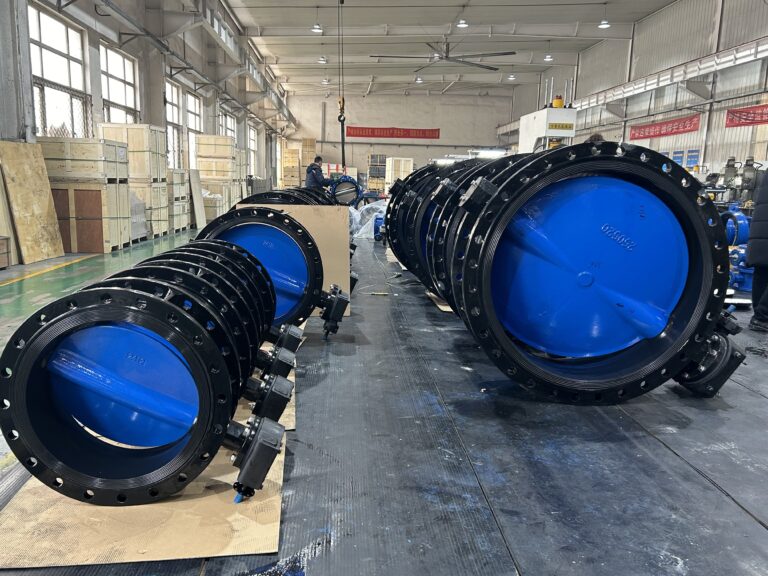

Entre los distintos tipos de válvulas disponibles, las válvulas de mariposa de doble brida se han convertido en una opción preferente para proyectos municipales de abastecimiento de agua y aguas residuales, gracias a su equilibrio general de prestaciones. Este artículo analiza por qué se adoptan tan ampliamente en la ingeniería municipal, centrándose en su estructura, método de conexión, características de funcionamiento, consideraciones de coste y escenarios de aplicación más habituales.
Ventajas inherentes de las válvulas de mariposa
(en comparación con las válvulas de compuerta y las válvulas de bola)
Estructura compacta:
En comparación con las válvulas de compuerta del mismo diámetro nominal, las válvulas de mariposa presentan una longitud cara a cara significativamente menor. Esto supone una ventaja decisiva en galerías de tuberías municipales o cámaras de válvulas donde el espacio de instalación es limitado.
Operación rápida y bajo par de accionamiento:
Un giro de 90 grados es suficiente para lograr la apertura o el cierre total. El par de operación requerido es relativamente bajo, lo que permite equipar fácilmente la válvula con actuadores manuales, eléctricos o hidráulicos, y facilita la implementación del control remoto o automatizado.
Eficiencia de costes:
Especialmente en tuberías de gran diámetro (DN300 y superiores), las válvulas de mariposa resultan mucho más económicas que las válvulas de compuerta o de bola del mismo tamaño. En proyectos municipales de gran escala, donde se requiere un número considerable de válvulas, esto se traduce en un ahorro significativo de la inversión inicial.
Ventajas de conexión de las válvulas de mariposa de doble brida
Método de conexión:La válvula está equipada con bridas integrales en ambos extremos, que se fijan directamente a las bridas correspondientes de la tubería mediante pernos y tuercas.
Ventajas de las conexiones bridadas
1. Estandarización y versatilidad:Las conexiones bridadas se encuentran entre los métodos de unión más estandarizados y ampliamente utilizados en las tuberías industriales. En los sistemas municipales se emplean habitualmente tuberías de acero, hierro dúctil y hormigón con extremos bridados, lo que permite que las válvulas de mariposa de doble brida se integren sin dificultad en las redes de tuberías existentes, ofreciendo una excelente compatibilidad.
2. Conexión robusta y fiable:La unión atornillada a lo largo de todo el perímetro entre las bridas de la válvula y las de la tubería proporciona una alta rigidez de conexión y una distribución uniforme de las cargas. Esto permite que la válvula soporte eficazmente los efectos del golpe de ariete y las fluctuaciones de presión.
3. Facilidad de instalación y desmontaje:Cuando es necesario sustituir o reparar la válvula, puede desmontarse simplemente aflojando los pernos, sin necesidad de cortar la tubería ni realizar operaciones de soldadura complejas. Esto reduce considerablemente el tiempo de parada del sistema, acorta los periodos de mantenimiento y disminuye la dificultad y los riesgos de la obra.
Ventajas de rendimiento de las válvulas de mariposa de doble brida
1. Rendimiento de sellado fiable:
Las válvulas de mariposa de doble brida pueden utilizarse con juntas de distintos materiales —como caucho, PTFE o metal— para adaptarse a diferentes tipos de fluidos. Las tuberías municipales suelen funcionar de manera continua durante largos periodos, y la alta capacidad de estanqueidad de las válvulas de mariposa con bridas ayuda a prevenir fugas y contaminación, lo que las hace especialmente adecuadas para redes de agua potable y aguas residuales.
2. Alta capacidad de resistencia a la presión:
Especialmente indicadas para tuberías de gran diámetro (DN300 y superiores), las válvulas de mariposa de doble brida pueden soportar de forma uniforme las fluctuaciones transitorias de presión provocadas por el golpe de ariete y por el arranque o la parada de las bombas, garantizando un funcionamiento seguro en condiciones de alta presión y caudales variables.
3. Alta tolerancia a las condiciones del fluido:
El fluido en los sistemas municipales de abastecimiento de agua, aguas residuales y drenaje pluvial no es completamente limpio y puede contener pequeñas cantidades de sólidos en suspensión o impurezas. Gracias a un diseño de disco relativamente simple y a un paso del flujo casi recto en posición totalmente abierta, las válvulas de mariposa de doble brida presentan una mayor tolerancia a partículas sólidas que las válvulas de compuerta o de bola, reduciendo el riesgo de obstrucciones.
4. Capacidad de regulación del caudal:
Aunque las válvulas de mariposa están diseñadas principalmente para funciones de cierre y apertura (on/off), también pueden utilizarse para la regulación del caudal en posiciones parcialmente abiertas. Esto las hace adecuadas para aplicaciones como el control de presión por zonas o la distribución del flujo. No obstante, debe evitarse un funcionamiento prolongado en posiciones parcialmente abiertas para prevenir un desgaste acelerado del asiento de la válvula.
Comparación entre válvulas de mariposa con brida y tipo lug
Ventajas de conexión
Válvulas de mariposa tipo lug:Las válvulas tipo lug no disponen de bridas completas; se instalan entre las bridas de la tubería mediante pernos tipo lug Este diseño permite desmontar fácilmente un solo lado de la tubería, pero su capacidad de resistencia a la presión es ligeramente inferior.
Válvulas de mariposa con brida:Estas válvulas se fijan a las bridas de la tubería mediante pernos distribuidos por todo el perímetro, lo que permite que el cuerpo de la válvula y las superficies de conexión de la tubería soporten la presión de forma uniforme. Esto hace que las válvulas de mariposa de doble brida sean especialmente ventajosas en redes de tuberías de gran diámetro, alta presión o largas distancias.
Estandarización y compatibilidad
Los proyectos municipales suelen seguir estándares unificados (por ejemplo, normas de bridas EN, DIN y ANSI). Las válvulas de mariposa con brida cumplen plenamente con estos estándares, lo que facilita los procesos de compra e instalación.
En el caso de las válvulas de mariposa tipo lug, pueden existir variaciones en las dimensiones de los pernos entre distintos fabricantes, lo que se traduce en una compatibilidad ligeramente inferior.
Ventajas económicas de las válvulas de mariposa de doble brida
Menor inversión inicial:Las válvulas de mariposa son significativamente más económicas que las válvulas de compuerta o de bola del mismo tamaño. En grandes proyectos municipales que requieren un elevado número de válvulas, la ventaja de coste de las válvulas de mariposa de gran diámetro resulta especialmente evidente.
Menores costes de operación:Cuando la válvula está completamente abierta, el disco se sitúa casi paralelo al flujo, generando una resistencia mínima y reduciendo las pérdidas de carga a lo largo de la tubería. Esto puede traducirse en un ahorro energético considerable en las estaciones de bombeo.
Menores costes de mantenimiento:Gracias a su estructura sencilla y a un número reducido de puntos de fallo, las válvulas de mariposa son fáciles de mantener. El principal elemento sometido a desgaste es el asiento de sellado, que normalmente puede sustituirse sin desmontar la válvula, lo que minimiza los tiempos de parada y los costes de mantenimiento.
Escenarios de aplicación en tuberías municipales
Las válvulas de mariposa de doble brida se utilizan en casi todos los puntos críticos de las redes de tuberías municipales:
- Tomas de agua y salidas de plantas de tratamiento: donde es esencial un cierre fiable.
- Intersecciones entre líneas principales y tuberías secundarias: para la distribución regional del caudal y el aislamiento de tramos.
- Grupos de válvulas y cámaras de válvulas: como válvulas principales para labores de control y mantenimiento.
- Entradas y salidas de estaciones de bombeo: para proteger los equipos y aislar los sistemas.
- Tuberías de entrada y salida de depósitos: actuando como válvulas de control.
En resumen, el diseño de las válvulas de mariposa de doble brida logra un equilibrio eficaz entre fiabilidad, funcionalidad, economía y facilidad de mantenimiento. Esto las convierte en una solución ideal para los requisitos de operación estable a largo plazo y mantenimiento sencillo de los sistemas de tuberías municipales, consolidando su posición como la opción preferente en proyectos municipales.
Gracias a un profundo conocimiento de las condiciones de operación de las redes municipales, las válvulas de mariposa de doble brida de TFW Valve están diseñadas para cumplir con los altos estándares de la ingeniería municipal en términos de diseño, selección de materiales, tecnología de sellado y métodos de conexión. Ya sea en redes de abastecimiento de agua de gran diámetro, sistemas de descarga de aguas residuales o estaciones de bombeo, las válvulas de mariposa de doble brida de TFW Valve contribuyen a la fiabilidad a largo plazo y a la eficiencia de costes de la infraestructura de tuberías municipales.
