Муниципальные системы водоснабжения требуют клапанов, которые могут надежно работать много лет, выдерживать большой расход, перепады давления и разные условия трубопроводной сети. В таких системах дисковые затворы широко применяются благодаря компактной конструкции, быстрому управлению и хорошему соотношению цены и эксплуатационных характеристик для средних и крупных диаметров.
Но выбор дискового затвора для городского водоснабжения не сводится только к размеру DN. На долгосрочную работу влияют материал корпуса, материал диска, материал седла, тип присоединения, рабочее давление, способ управления и место установки. Клапан, который хорошо работает в небольшой системе здания, может быть не лучшим решением для магистрального водовода, насосной станции или выхода из резервуара.
В этой статье рассматривается, где применяются дисковые затворы в муниципальных водопроводных системах, какие характеристики обычно проверяют инженеры и закупщики, а также как снизить риск протечек, тяжелого хода, потерь давления и преждевременного износа седла.
Почему дисковые затворы часто применяются в муниципальном водоснабжении
В городских водопроводных сетях клапаны часто устанавливаются на трубопроводах большого диаметра. Задвижки по-прежнему применяются на многих магистралях, особенно там, где требуется полный проход. Но для изоляции, регулирования и многих насосных станций дисковые затворы дают несколько практических преимуществ.
Первое преимущество — компактная конструкция. Дисковый затвор управляет потоком с помощью поворотного диска, поэтому его строительная длина обычно меньше, чем у задвижек и вентилей. Это помогает экономить место в камерах, насосных помещениях и подземных участках, где пространство ограничено.
Второе преимущество — быстрое управление. Дисковый затвор обычно поворачивается на 90 градусов от полного открытия до полного закрытия. Для больших диаметров это упрощает эксплуатацию, особенно если клапан оснащен червячным редуктором, электрическим или гидравлическим приводом.
Третье преимущество — экономичность. Для средних и крупных размеров дисковый затвор обычно требует меньше металла, чем задвижка того же диаметра. Это снижает вес, стоимость транспортировки и трудозатраты при монтаже. В проектах, где по сети требуется много клапанов, такая разница имеет значение.
При этом дисковый затвор подходит не для каждого места установки. Даже в полностью открытом положении диск остается в потоке, поэтому возникает определенная потеря давления. Кроме того, мягкоуплотненные затворы нужно выбирать осторожно, если вода содержит песок, осадок или большое количество взвешенных частиц.
Типовые области применения в городском водоснабжении
Муниципальное водоснабжение включает водозабор, водоочистные сооружения, резервуары чистой воды, магистральные линии, насосные станции, распределительные сети и ответвления. Дисковые затворы могут использоваться в разных частях системы, но требования к ним не всегда одинаковы.
Трубопроводы водоочистных сооружений
На водоочистных станциях дисковые затворы часто применяются на входных и выходных линиях, фильтрах, линиях обратной промывки и вспомогательных водяных контурах. Для таких участков важны частое управление, стабильное уплотнение и хорошая защита от коррозии. Для чистой и обработанной воды часто выбирают корпус из высокопрочного чугуна с эпоксидным покрытием.
Материал седла также имеет значение. EPDM широко применяется для питьевой и чистой воды, потому что хорошо работает в водной среде и устойчив к старению. Если в системе есть специальные химические реагенты или повышенная температура, материал седла нужно проверять отдельно.
Насосные станции
Насосная станция — один из самых важных участков с точки зрения выбора клапана. Дисковые затворы могут стоять на всасывающих линиях, напорных линиях, байпасах и изолируемых участках. Клапан должен легко управляться и выдерживать изменения давления при пуске и остановке насоса.
На напорной линии насосов дисковый затвор часто работает вместе с бесшумным обратным клапаном, поворотным обратным клапаном или другим клапаном против обратного потока. Если насос резко останавливается, возможен гидроудар. Поэтому скорость закрытия клапана и настройка привода должны быть рассмотрены заранее. Более подробно похожая проблема описана в статье How to Prevent Water Hammer in Cooling Systems.
Выходы из резервуаров и баков
Дисковые затворы также применяются на выходах из резервуаров, входах в баки и больших системах хранения чистой воды. Такие клапаны могут долго оставаться открытыми, но при обслуживании должны надежно закрываться. Здесь важно учитывать длительное сжатие седла и антикоррозионную защиту.
Если клапан редко приводится в действие, проблему могут обнаружить только через несколько лет. Заклинивший редуктор, старое резиновое седло или корродированный шток усложняют эксплуатацию на объекте. Поэтому в муниципальных проектах важно оценивать не только цену закупки, но и будущий осмотр и обслуживание.
Изоляция распределительной сети
В городских распределительных сетях клапаны делят систему на зоны. Когда участок трубопровода требует ремонта, клапан должен изолировать только нужную часть, не отключая слишком большую зону. Дисковые затворы подходят для многих таких точек, особенно на крупных диаметрах, где важны компактность и меньший вес.
Для подземной установки или камер нужно правильно выбрать способ управления. Рычаг обычно не подходит для крупных муниципальных клапанов. Чаще применяют червячный редуктор, а для удаленного управления — электрические приводы и интеграцию с SCADA.
Ключевые факторы выбора муниципального дискового затвора
1. Тип клапана и присоединение
Основные варианты присоединения включают wafer, lug, U-type и двухфланцевые конструкции. Межфланцевые затворы wafer компактны и экономичны. Они устанавливаются между двумя фланцами с помощью длинных болтов и часто применяются в зданиях, HVAC и вспомогательных линиях.

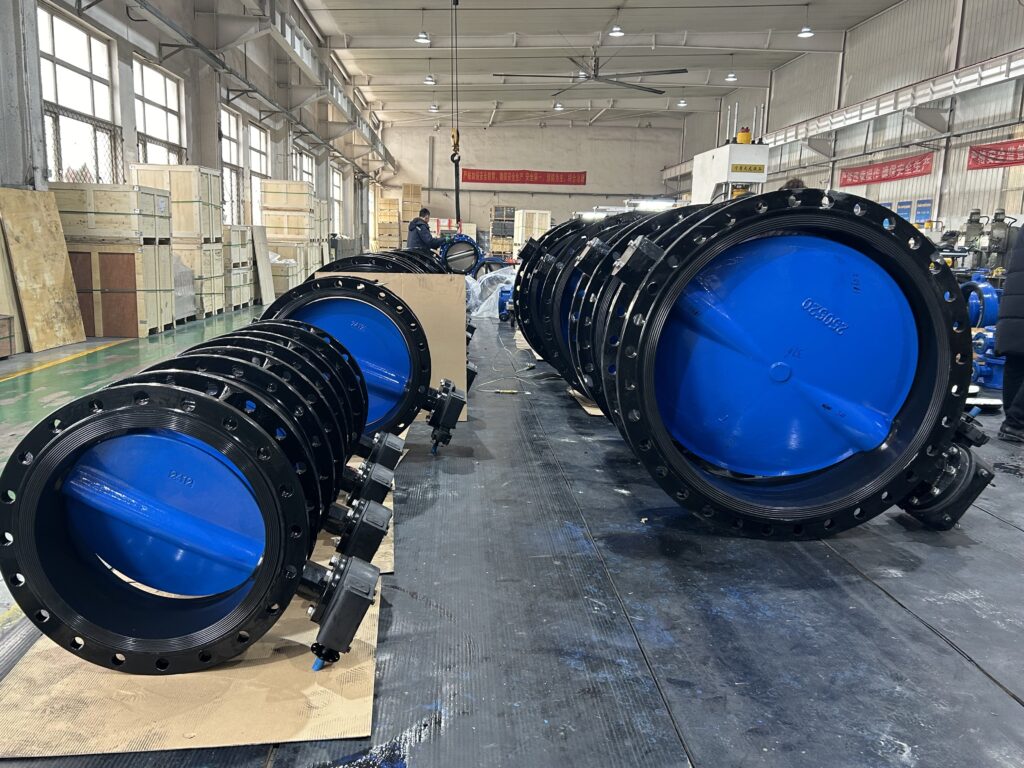

Затворы lug имеют резьбовые проушины по корпусу и позволяют крепить болты с двух сторон. Это удобно для некоторых участков обслуживания. Двухфланцевые дисковые затворы часто выбирают для крупных водоводов, насосных станций и водоочистных сооружений, где важна более жесткая опора соединения.
2. Номинальное давление
В муниципальных трубопроводах часто встречаются PN10, PN16 или Class 150, в зависимости от региона и стандарта проекта. Давление нельзя выбирать только по нормальному рабочему значению. Нужно учитывать скачки давления, напор насоса при закрытой задвижке, перепад высот и возможный гидроудар.
3. Материал корпуса и покрытие
Высокопрочный чугун — один из самых распространенных материалов корпуса для водопроводных дисковых затворов. По сравнению с серым чугуном он имеет лучшую прочность и ударную вязкость. Для чистой и питьевой воды часто используют эпоксидное покрытие, которое повышает коррозионную стойкость.
4. Материал диска
Диск всегда контактирует с водой, поэтому его материал влияет на коррозионную стойкость и уплотнение. Часто применяются высокопрочный чугун с покрытием, нержавеющая сталь 304, нержавеющая сталь 316 и алюминиевая бронза. Для стандартной чистой воды подходят чугунный диск с покрытием или нержавеющий диск. Для более агрессивной воды лучше рассматривать SS316 или алюминиевую бронзу.
5. Материал седла
Для мягкоуплотненных дисковых затворов в муниципальном водоснабжении EPDM обычно является первым вариантом. Он хорошо работает в воде и устойчив к старению. NBR выбирают, когда нужна стойкость к маслам, но для питьевой воды это не основной выбор. PTFE имеет высокую химическую стойкость, но меньше эластичен, поэтому чаще применяется для специальных сред.
Неправильный материал седла может привести к протечке, набуханию, затвердеванию или ухудшению уплотнения. Подробнее об этом можно прочитать в статьях How Do Butterfly Valves Seal? Types and Solutions и Common Butterfly Valve Leakage Problems and How to Fix Them.
6. Способ управления
Малые затворы могут управляться рукояткой, но муниципальные клапаны часто слишком велики для рычага. Червячный редуктор снижает крутящий момент и позволяет закрывать клапан более плавно. Для автоматизации используют электрические, пневматические или гидравлические приводы.
Монтажные моменты, влияющие на срок службы
Даже правильно выбранный клапан может иметь проблемы при неправильной установке. Перед монтажом нужно проверить стандарт фланца, расположение болтов, уплотнительную поверхность и строительную длину. Диск должен свободно поворачиваться и не касаться трубы, фланца, прокладки или футеровки.
Клапан нельзя использовать для исправления несоосности трубопровода. Если труба плохо закреплена, нагрузка передается на корпус и фланцевое соединение. Со временем это может вызвать протечку, тяжелый ход или повреждение седла. Перед вводом в эксплуатацию трубопровод также следует промыть, чтобы песок, камни и строительный мусор не повредили уплотнение.
Распространенные проблемы при эксплуатации
Внутренняя протечка означает, что вода продолжает проходить через закрытый клапан. Причинами могут быть износ седла, повреждение диска, частицы на уплотнительной поверхности, неправильный материал седла или неверная настройка привода.
Наружная протечка может появляться на фланцах, в зоне штока или соединении корпуса. Часто это связано с прокладкой, последовательностью затяжки болтов, несоосностью фланцев или напряжением трубопровода. Тяжелый ход может быть вызван повреждением редуктора, коррозией штока, деформацией седла или загрязнением.
Гидроудар и вибрация обычно связаны с быстрым закрытием клапана, остановкой насоса, обратным потоком или высокой скоростью воды. В насосных станциях и длинных водоводах этот вопрос нужно оценивать еще на стадии проектирования.
Чек-лист для запроса цены
- Номинальный диаметр, например DN200, DN500 или DN1200
- Давление: PN10, PN16 или Class 150
- Тип присоединения: wafer, lug, U-type или двухфланцевый
- Стандарт фланца: EN 1092-2, ANSI B16.5, JIS 10K или AS2129
- Среда: сырая вода, очищенная вода, питьевая вода или морская вода
- Рабочая температура и нормальное давление
- Материалы корпуса, диска, штока и седла
- Способ управления: рукоятка, редуктор, электрический или гидравлический привод
- Требования к покрытию и сертификатам
Такая информация помогает избежать ситуации, когда разные поставщики предлагают клапаны одного размера, но с разными материалами, седлами, фланцами и испытаниями. Поэтому цена может заметно отличаться. Дополнительно можно прочитать статью What Affects Butterfly Valve Price?.
Когда нужны задвижки и обратные клапаны
Муниципальная система обычно не использует только один тип клапана. Дисковые затворы, клиновые задвижки с эластичным седлом, обратные клапаны, редукционные клапаны, воздухоотводчики и фильтры применяются в разных точках.
Задвижки выбирают там, где нужен полный проход и минимальные потери давления. Обратные клапаны предотвращают обратный поток около насосов. Редукционные клапаны помогают контролировать зоны давления в распределительной сети.
Заключение
Дисковые затворы играют важную роль в муниципальном водоснабжении: на водоочистных сооружениях, насосных станциях, резервуарах, магистралях и распределительных сетях. Их компактность, небольшой вес, быстрое управление и конкурентная стоимость делают их подходящими для многих водопроводных линий среднего и крупного диаметра.
При этом правильный выбор остается критически важным. Нужно проверить тип клапана, давление, материал корпуса, диск, седло, покрытие, способ управления и условия монтажа. Для чистой городской воды часто используют корпус из высокопрочного чугуна и седло EPDM, а для специальных условий могут потребоваться нержавеющая сталь, алюминиевая бронза или PTFE.
TFW Valve предлагает разные конфигурации дисковых затворов, включая wafer, lug, U-type, двухфланцевые, мягкоуплотненные и эксцентриковые конструкции. Если вы подбираете клапаны для водоочистной станции, насосной станции или городской распределительной сети, вы можете посмотреть наши дисковые затворы или связаться с нами с техническими требованиями проекта.
