En muchos sistemas de tuberías, las válvulas de mariposa y las válvulas de compuerta son los dos tipos de válvulas de cierre más utilizados. La elección entre ellas no depende de qué tecnología sea más avanzada, sino de qué tan bien se adapta la válvula a las condiciones reales de operación y a los requisitos del sistema. Comprender sus diferencias fundamentales es clave para tomar una decisión de selección económica y fiable.
¿Cuándo es más adecuada una válvula de mariposa?
En las siguientes condiciones de operación típicas, las válvulas de mariposa suelen ofrecer ventajas más prácticas que las válvulas de compuerta:
- Tuberías de diámetro medio a grande
- Sistemas de suministro y transporte de agua que operan a temperaturas normales
- Aplicaciones que requieren una operación más rápida o control automatizado
- Proyectos con un fuerte enfoque en el mantenimiento a largo plazo y el costo total del ciclo de vida
En estas condiciones, las válvulas de mariposa logran un mejor equilibrio entre eficiencia estructural, facilidad de operación y costos de mantenimiento, mientras que algunas de las ventajas de las válvulas de compuerta pueden ser difíciles de aprovechar plenamente.

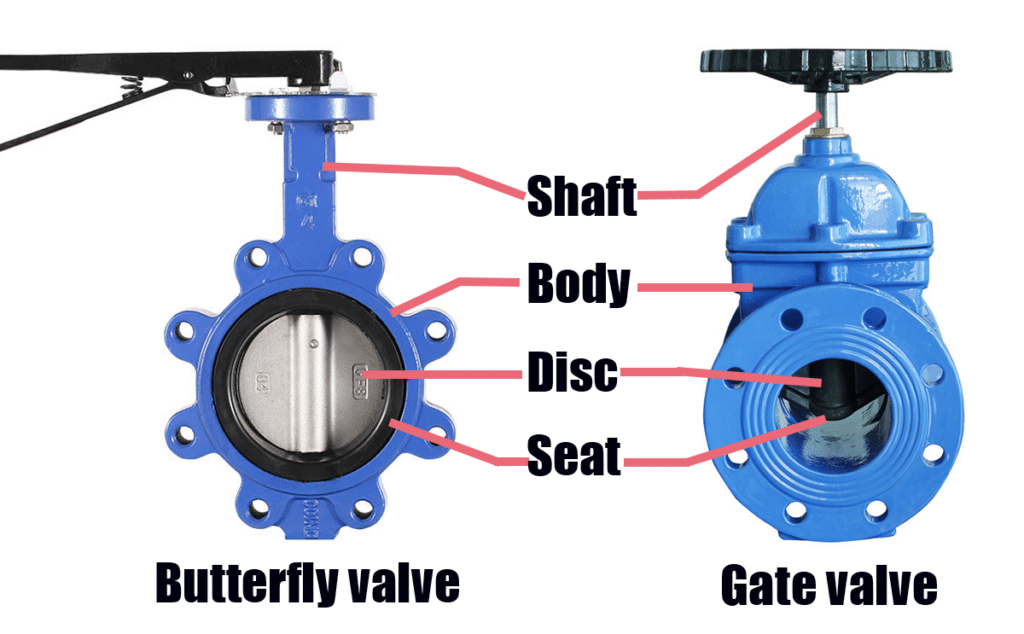

Comparación estructural y dimensional
Espacio de instalación y peso

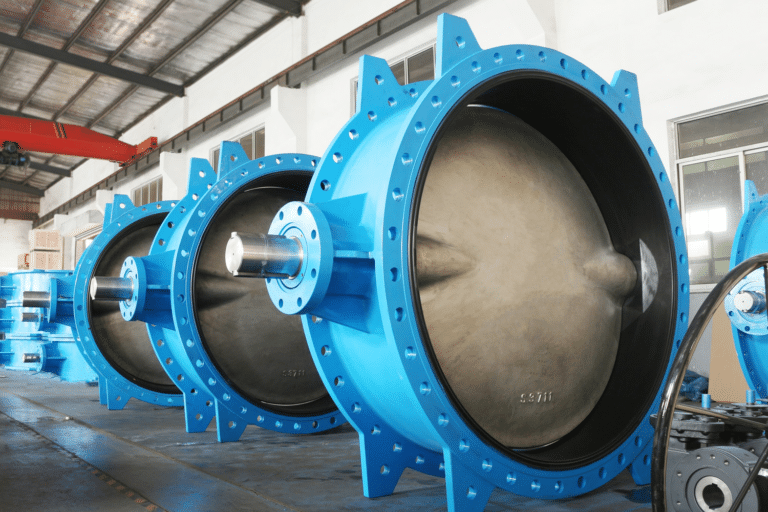

Estructura compacta y sencilla, con menos componentes, un perfil delgado y bajo peso. Esto hace que las válvulas de mariposa sean especialmente adecuadas para sistemas de tuberías con espacio de instalación limitado.

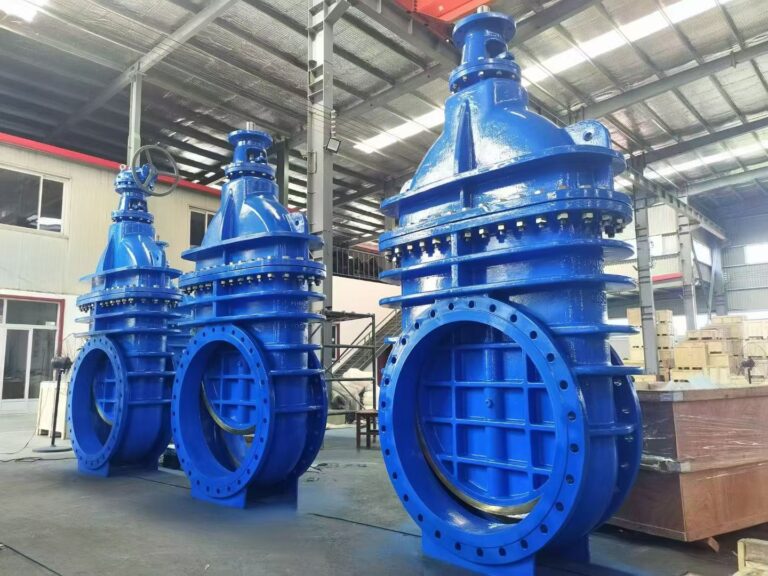

El cuerpo de la válvula y el conjunto de la compuerta son relativamente robustos, y el vástago requiere un recorrido vertical largo. Como resultado, la altura total es mayor y se necesita más espacio de instalación.
Carga sobre la tubería
- Válvula de mariposa:
Gracias a su menor peso total, una válvula de mariposa añade menos carga a las bridas de la tubería y a las estructuras de soporte después de la instalación. A largo plazo, esto ayuda a reducir las tensiones sobre la propia tubería.
- Válvula de compuerta:
Las válvulas de compuerta son más pesadas y, una vez instaladas, transmiten continuamente su peso a la tubería y al sistema de soporte. En tuberías de larga distancia o instalaciones elevadas, es necesario prestar especial atención al diseño de los soportes y a la correcta distribución de cargas.
Operación y control
- Válvula de mariposa:
Normalmente de diseño de cuarto de vuelta, las válvulas de mariposa se abren y cierran rápidamente y son intuitivas de operar. Son especialmente adecuadas para sistemas que requieren maniobras frecuentes o un aislamiento rápido.
- Válvula de compuerta:
Las válvulas de compuerta suelen requerir varias vueltas para abrirse o cerrarse por completo, lo que se traduce en tiempos de operación más largos. Son más adecuadas para aplicaciones en las que la válvula permanece totalmente abierta o totalmente cerrada durante largos periodos.
Accionamiento y automatización
En aplicaciones de gran diámetro, las válvulas de compuerta requieren mayores fuerzas de operación y actuadores de mayor tamaño, lo que incrementa los costos de automatización. En comparación, las válvulas de mariposa presentan un par de operación más manejable y son más fáciles de equipar con reductores o actuadores eléctricos, lo que las hace idóneas para sistemas de control remoto y automatizados.
Mantenimiento y rendimiento a largo plazo
- Válvula de mariposa:
Las válvulas de mariposa tienen una estructura interna relativamente simple, con menos componentes. Las válvulas de mariposa de asiento blando se basan en materiales de sellado elásticos, lo que les permite adaptarse mejor a desgastes leves y a las fluctuaciones del sistema. En los sistemas municipales de agua, suelen ofrecer un rendimiento más estable a largo plazo.
- Válvula de compuerta:
Las válvulas de compuerta presentan una estructura interna más compleja y una cavidad interna de mayor tamaño. En sistemas donde la calidad del agua no es completamente limpia, los residuos pueden acumularse dentro del cuerpo de la válvula y, con el tiempo, afectar al rendimiento del sellado o a la suavidad de la operación.
Capacidad de regulación del caudal y limitaciones de uso
- Válvula de mariposa:
En rangos de apertura parcial, las válvulas de mariposa pueden proporcionar cierto grado de ajuste del caudal mediante la variación del ángulo del disco. Aunque no están diseñadas para un control preciso del caudal, normalmente pueden satisfacer los requisitos prácticos de un estrangulamiento ligero o de ajustes menores del flujo.
- Válvula de compuerta:
Las válvulas de compuerta no son adecuadas para la regulación del caudal. Cuando operan en una posición parcialmente abierta, la compuerta queda expuesta a un flujo de alta velocidad, lo que con el tiempo puede provocar vibraciones y un desgaste anormal, afectando negativamente al rendimiento del sellado y a la vida útil de la válvula. Por ello, las válvulas de compuerta son más adecuadas para aplicaciones de aislamiento en posición totalmente abierta o totalmente cerrada.
Costos y economía del sistema
En tuberías de pequeño diámetro, la diferencia de costo entre las válvulas de mariposa y las válvulas de compuerta suele ser mínima.
A medida que aumenta el tamaño de la válvula, el costo de las válvulas de compuerta se incrementa de forma significativa debido al mayor consumo de material y a la mayor complejidad de fabricación, así como a costos más altos de transporte, instalación y mantenimiento. En cambio, el aumento de costo de las válvulas de mariposa es más gradual con el incremento del tamaño, lo que les otorga un mejor desempeño económico global en sistemas de tuberías de diámetro medio a grande.
¿Cuándo es más adecuada una válvula de compuerta?
Aunque las válvulas de mariposa ofrecen claras ventajas en muchos sistemas de agua, las válvulas de compuerta siguen siendo la opción más fiable en las siguientes condiciones:
- El sistema es extremadamente sensible a las pérdidas de presión y requiere un paso de flujo prácticamente de diámetro completo.
- Se espera que la válvula permanezca completamente abierta durante largos periodos, con una operación muy poco frecuente.
- Las especificaciones del proyecto o los requisitos del propietario exigen explícitamente el uso de válvulas de compuerta.
Guía práctica de selección
Elegir entre una válvula de mariposa y una válvula de compuerta es, en esencia, una cuestión de adecuar la válvula a las condiciones de operación. Al considerar de forma integral las características del fluido, el modo de operación, la frecuencia de maniobra y las condiciones de temperatura y presión, es posible identificar el tipo de válvula más adecuado para cada aplicación, sin necesidad de favorecer deliberadamente un diseño específico.
En proyectos reales de tuberías, tanto las válvulas de mariposa como las válvulas de compuerta tienen sus escenarios de aplicación apropiados. La clave está en que la válvula se adapte correctamente al diámetro de la tubería, a los requisitos de operación y a las condiciones de mantenimiento. Con base en estas necesidades prácticas, TFW Valve se enfoca en un diseño estructural sólido y en una correcta adecuación a las condiciones de servicio durante el desarrollo y la fabricación de sus válvulas, ofreciendo una amplia gama de válvulas de mariposa y de compuerta para sistemas de suministro de agua, transporte y otras redes de tuberías que requieren un funcionamiento estable a largo plazo.
Si aún tiene dudas al elegir entre válvulas de mariposa y válvulas de compuerta, o necesita una evaluación comparativa de ambas opciones, le invitamos a ponerse en contacto con nosotros para seguir conversando.
