При выборе клапана давление является одним из ключевых параметров. PN10, PN16 и Class 150 — это три наиболее распространённых класса давления в инженерной практике, однако их значение и различия не всегда полностью понимаются.
Чёткое понимание этих классов давления и их отличий необходимо для правильного подбора клапанов, обеспечения совместимости системы и надёжной работы в долгосрочной перспективе.
Что такое класс давления клапана?
Класс давления клапана — это максимально допустимое рабочее давление, которое клапан может выдерживать при заданной температуре. Он определяется такими факторами, как свойства материала, конструкционные стандарты и рабочая температура..
Важно понимать, что класс давления — это не фиксированное значение, а инженерный параметр, который изменяется в зависимости от температуры.
Объяснение классов PN (PN10 / PN16)
PN (Nominal Pressure) — это номинальное давление, которое широко используется в европейских (DIN/EN) и китайских (GB) стандартах. Единица измерения — бар.
- PN10 → 10 бар (1,0 МПа)
- PN16 → 16 бар (1,6 МПа)
Классы PN задаются при нормальной температуре (около 20°C), поэтому они понятны и удобны в использовании. Они широко применяются в системах водоснабжения, HVAC и общепромышленных трубопроводах.
Важно учитывать, что с повышением температуры допустимое рабочее давление клапана снижается.

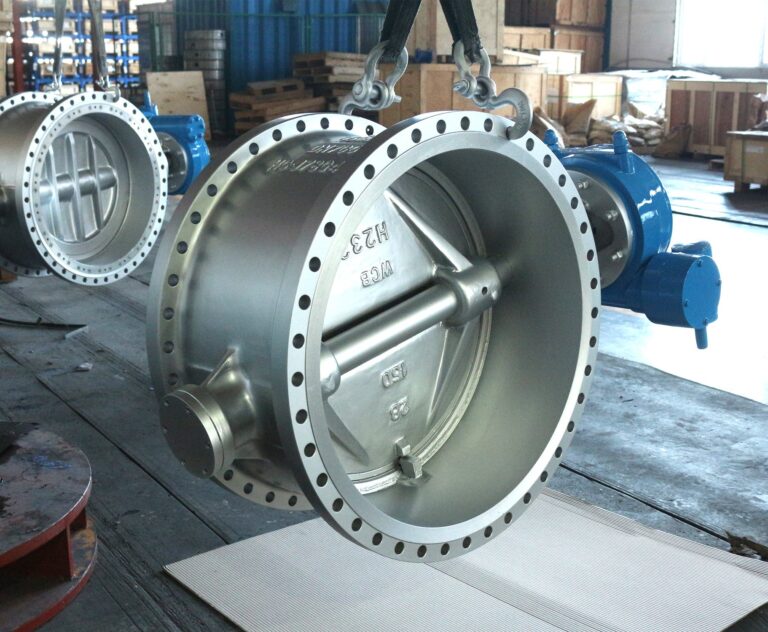

Объяснение ANSI Class (Class 150)
Class — это класс давления, используемый в американских стандартах на основе системы ASME / ANSI. Давление обычно выражается в psi.
В отличие от PN, Class не является фиксированным значением давления. Он определяется на основе зависимости «давление–температура».
Например, для Class 150:
При температуре около 38°C (100°F) максимально допустимое рабочее давление составляет примерно 285–290 psi (около 19–20 бар).
Важно понимать, что Class 150 не означает 150 psi и не может быть напрямую переведён в конкретное значение PN.
PN vs Class: Ключевые различия
Критерий сравнения | PN (DIN / EN / GB) | Class (ASME / ANSI) |
Система давления | Метрическая (bar) | Имперская (psi) |
Определение давления | Фиксированное значение | Зависит от температуры |
Стандарты | EN / DIN / GB | ASME / ANSI |
Стандарты фланцев | EN 1092-1 / GB/T 9119 | ASME B16.5 |
Единицы измерения | Миллиметры (mm) | Дюймы (inch) |
Типичные области применения | Водоподготовка, HVAC, муниципальные системы | Нефть и газ, энергетика, промышленность |
PN10 / PN16 vs Class 150: можно ли их взаимозаменять?
При нормальной температуре Class 150 обычно имеет более высокую допустимую нагрузку по давлению, чем PN16 (примерно 19–20 бар против 16 бар).
Однако важно понимать, что PN и Class относятся к разным системам стандартов и не являются эквивалентными, поэтому не могут использоваться взаимозаменяемо.
Различия касаются не только давления, но и других параметров, включая:
- размеры фланцев и расположение отверстий под болты
- характеристики крепежа
- стандарты проектирования и производства
Влияние материала на класс давления клапана
Класс давления определяется не только стандартами, но и напрямую зависит от материала клапана.
- Чугун: обычно применяется для PN10 / PN16, подходит для систем с низким давлением
- Ковкий чугун: подходит для PN16 и выше, обеспечивает хороший баланс прочности и вязкости
- Углеродистая сталь (WCB): широко используется для Class 150 и более высоких классов
- Нержавеющая сталь: применяется в условиях высокого давления или агрессивных сред
Важно понимать, что даже при одинаковом классе давления разные материалы имеют различные пределы «давление–температура». В стандартах, таких как ASME B16.34 и EN 12516, для каждого материала предусмотрены собственные таблицы допустимых значений..
При выборе клапана необходимо проверять допустимое давление с учётом фактической рабочей температуры и среды, опираясь на таблицы для конкретного материала, а не только на номинальный класс давления.
Как выбрать правильный класс давления
1. В зависимости от давления в системе
- PN10: подходит для систем с низким давлением, таких как водоснабжение, дренаж и ирригация
- PN16: подходит для стандартных систем водоподготовки, HVAC и обычных промышленных трубопроводов
- Class 150: широко применяется в нефтехимии, газовой отрасли и проектах по стандартам ASME
2. В зависимости от стандарта фланцев (наиболее важно)
В реальных проектах выбор клапана чаще всего определяется стандартом фланцев:
- DIN / GB → выбирайте серию PN
- ASME / ANSI → выбирайте серию Class
Смешивание PN и ANSI фланцев не рекомендуется, так как это может привести к проблемам при монтаже и нарушению герметичности.
3. С учётом температурных условий
С повышением температуры допустимое рабочее давление клапана снижается.
При более высоких температурах (например, 180–200°C):
- PN16 и Class 150 имеют снижение допустимого давления
- Class 150 обычно сохраняет немного более высокое допустимое давление
Однако важно учитывать:
Фактическое допустимое давление должно определяться на основе конкретного материала (например, WCB или нержавеющая сталь) и применяемого стандарта (EN / ASME) с использованием таблиц «давление–температура».
PN и ANSI Class — это две разные системы классификации давления, и их нельзя напрямую приравнивать или использовать взаимозаменяемо. При выборе необходимо комплексно учитывать стандарт трубопровода, рабочее давление, температурные условия и характеристики материала.
TFW Valve специализируется на производстве промышленной арматуры, предлагая дисковые затворы, задвижки и обратные клапаны в соответствии со стандартами EN, DIN и ASME. Мы предоставляем профессиональную поддержку при подборе оборудования с учётом конкретных условий эксплуатации, помогая найти оптимальный баланс между безопасностью и стоимостью проекта.
Если у вас есть параметры проекта, свяжитесь с нами для оперативного расчёта стоимости и получения технической консультации.
FAQ
Нет. PN16 — это фиксированное номинальное давление (16 бар), тогда как Class 150 зависит от температуры и при нормальных условиях обычно выше.
Нет. У них разные размеры и расположение отверстий под болты, поэтому они несовместимы.
Потому что тип клапана определяется стандартом проекта и системой фланцев, а не только уровнем давления.
Да. С повышением температуры допустимое рабочее давление клапана снижается.
