Что такое трёхэксцентриковый дисковый затвор
Трёхэксцентриковый дисковый затвор — это высокоэффективный тип дискового затвора и одно из ключевых достижений современной клапанной инженерии. Благодаря уникальной геометрии с тремя эксцентриситетами такая конструкция устраняет многие ограничения традиционных дисковых затворов и позволяет реализовать практически герметичное уплотнение «металл по металлу».Это делает трёхэксцентриковый дисковый затвор особенно подходящим для сложных условий эксплуатации, таких как высокие температуры, высокое давление и коррозионно-активные среды.
Конструкция трёхэксцентрикового дискового затвора
Эволюция трёхэксцентрикового дискового затвора по сути представляет собой процесс оптимизации характера контакта между диском и уплотнительной поверхностью. За счёт изменения контактных условий при открытии и закрытии клапана износ уплотнительных поверхностей постепенно снижается, что в итоге повышает надёжность уплотнения и увеличивает срок службы.

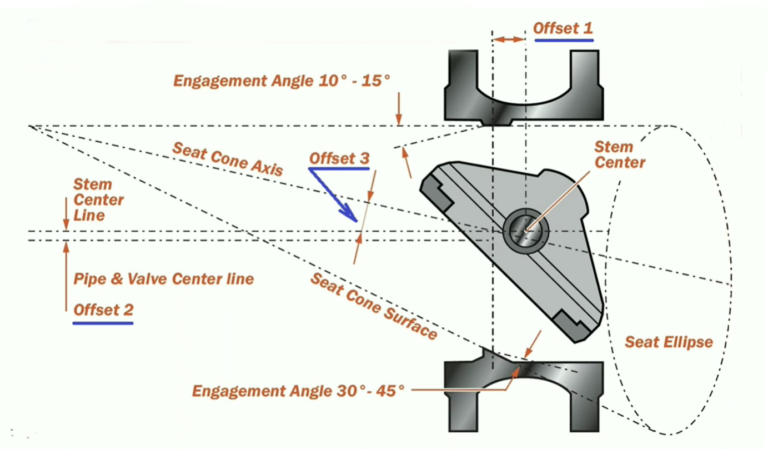

Три эксцентриситета трёхэксцентрикового дискового затвора:
- Первый эксцентриситет (смещение вала)
Вал затвора смещён относительно уплотнительной поверхности диска. Это позволяет диску начинать отход от седла сразу при открытии, снижая трение на начальном этапе хода.
- Второй эксцентриситет (смещение оси вала относительно оси трубопровода)
Вал также смещён относительно оси трубопровода или корпуса клапана. Это дополнительно изменяет траекторию движения диска и обеспечивает более быстрое отделение диска от зоны уплотнения при открытии.
- Третий эксцентриситет (конические уплотнительные поверхности)
Диск и седло имеют согласованные конические уплотнительные поверхности, при этом ось конуса не совпадает с осью вала. Такая конструкция исключает скользящее трение в процессе поворота. Уплотнение формируется только в конечном положении закрытия, когда поверхности прижимаются друг к другу, образуя плотное уплотнение «металл по металлу».
Как работает трёхэксцентриковый дисковый затвор
Принцип работы трёхэксцентрикового дискового затвора можно представить в виде трёх последовательных этапов, объединённых одной ключевой целью — минимизировать трение при одновременном обеспечении надёжной герметичности.
- Этап 1: Быстрое отделение от седла в начальный момент открытия
При начале открытия первый и второй эксцентриситеты заставляют диск сразу отходить от уплотнительной поверхности седла. В этот момент диск прекращает вращение в контакте с седлом, что эффективно снижает риск износа уплотнительных поверхностей.
- Этап 2: Вращение без трения в основном ходе
По мере дальнейшего поворота диска клапан переходит в основную фазу открытия или закрытия. На этом этапе между диском и седлом сохраняется чёткий зазор, поэтому уплотнительные поверхности не участвуют в процессе вращения. Работа затвора фактически происходит без трения, что не только снижает крутящий момент, но и значительно увеличивает срок службы уплотнительных поверхностей.
- Этап 3: Клиновое уплотнение при полном закрытии
При достижении полностью закрытого положения конические уплотнительные поверхности диска и седла вступают в контакт. Под действием осевого усилия формируется клиновое сжатие. Герметичность обеспечивается именно за счёт этого конечного прижатия после полной посадки диска, в результате чего образуется стабильное и надёжное уплотнение «металл по металлу».
Двухэксцентриковый и трёхэксцентриковый дисковые затворы
В практических инженерных применениях двухэксцентриковые и трёхэксцентриковые дисковые затворы часто рассматриваются и сравниваются параллельно. Несмотря на сходство внешнего вида и базовой конструкции, цели их проектирования и предполагаемые условия эксплуатации существенно различаются.
Понимание этих различий помогает избежать как избыточного усложнения конструкции, так и недостаточной производительности при выборе клапана.
Критерий сравнения | ||
Базовая конструкция | Два эксцентриситета: ось вала смещена относительно центра диска (первый эксцентриситет) и относительно оси трубопровода (второй эксцентриситет). | К двухэксцентриковой конструкции добавлен третий эксцентриситет: уплотнительная поверхность седла выполнена в виде наклонной конической поверхности (смещение угла конуса). |
Тип уплотнения | В основном мягкое уплотнение (EPDM, NBR, PTFE и т. д.). | Жёсткое уплотнение «металл по металлу» (коническое уплотнение). |
Диапазон рабочих температур | Подходит для работы при нормальных и умеренных температурах. | Предназначен для высокотемпературных применений, особенно для пара и горячих сред. |
Давление | В основном для условий низкого и среднего давления. | Подходит для среднего и высокого давления, а также более жёстких режимов по давлению. |
Трение при работе | Трение снижено, но на стадии закрытия всё ещё присутствует скользящий контакт. | Практически отсутствует трение при открытии и закрытии; уплотнение формируется только в конечном положении закрытия. |
Срок службы | Надёжный срок службы при соответствующих условиях эксплуатации. | Явное преимущество по сроку службы при высоких температурах, высоком давлении и частых циклах работы. |
Типичные области применения | Системы водоснабжения и водоотведения, HVAC, общепромышленные водные системы. | Паровые системы, энергетика, нефтехимия и тяжёлые условия запорной арматуры. |
Как выбрать между двухэксцентриковым и трёхэксцентриковым дисковыми затворами
Двухэксцентриковые дисковые затворы используют эксцентриковую конструкцию, которая эффективно снижает трение при открытии и закрытии. В сочетании с мягкими уплотнительными материалами они способны обеспечивать надёжную герметичность при умеренных температурах и давлениях. Благодаря отработанной конструкции и контролируемой стоимости такие затворы являются оптимальным выбором для многих универсальных применений.
Трёхэксцентриковые дисковые затворы делают следующий шаг, решая проблему износа металлических уплотнений на уровне конструкции. За счёт разделения вращательного движения и процесса формирования уплотнения они позволяют уплотнению «металл по металлу» сохранять стабильную и долговременную герметичность в тяжёлых условиях эксплуатации, таких как высокие температуры, высокое давление и частые циклы работы. Поэтому они лучше подходят для применений, где требуется плотное запирание и высокая эксплуатационная стабильность.
Направление потока в трёхэксцентриковом дисковом затворе
В практическом применении трёхэксцентриковых дисковых затворов направление потока часто недооценивается, хотя оно напрямую влияет на герметичность и срок службы клапана. В отличие от многих дисковых затворов с мягким уплотнением, большинство трёхэксцентриковых дисковых затворов проектируются как однонаправленные и должны устанавливаться строго в соответствии с заданным направлением потока.
Почему трёхэксцентриковые дисковые затворы обычно являются однонаправленными?
Трёхэксцентриковые дисковые затворы используют уплотнение типа «металл по металлу», в котором герметичность обеспечивается за счёт клинового сжатия между согласованными коническими уплотнительными поверхностями. Такой механизм уплотнения не основан на симметричном распределении нагрузки; напротив, он использует направление рабочего давления для формирования правильного контакта между уплотнительными поверхностями.
Когда среда движется в предусмотренном направлении, давление системы воздействует на нужную сторону диска, способствуя более равномерной посадке уплотнительных поверхностей и их стабильной работе. При обратном направлении потока распределение нагрузок на уплотнительные поверхности изменяется, что может привести к снижению герметичности и даже ускоренному износу уплотнительных поверхностей.
Практическое значение правильного направления потока
- Более равномерная нагрузка на уплотнительные поверхности
При правильном направлении потока рабочее давление способствует прижатию диска к седлу, позволяя металлическим уплотнительным поверхностям сохранять стабильную нагрузку в закрытом положении.
- Повышенная надёжность уплотнения
Благоприятное направление нагрузки позволяет клиновому уплотнению работать в соответствии с заложенным принципом при полном закрытии клапана. Это облегчает достижение стабильной и повторяемой герметичности, особенно при высоких температурах и высоком давлении.
- Увеличенный срок службы
При неблагоприятном распределении нагрузки возрастает вероятность локальной концентрации напряжений и аномального износа уплотнительных поверхностей. Установка клапана в соответствии с заданным направлением потока помогает снизить неравномерный износ уплотнительных поверхностей и тем самым продлить общий срок службы клапана.
На практике трёхэксцентриковые дисковые затворы обычно имеют стрелку направления потока, нанесённую на корпус клапана, и при монтаже данную маркировку необходимо строго соблюдать.
В целом трёхэксцентриковый дисковый затвор представляет собой конструктивно проработанный клапан, специально разработанный для высокотемпературных, высоконапорных и требовательных запорных применений. Его ключевая ценность заключается не в сложности конструкции как таковой, а в том, как эксцентриковая схема и концепция уплотнения снижают износ в процессе работы, позволяя клапану сохранять стабильную герметичность и длительный срок службы при продолжительной эксплуатации.
В реальных инженерных проектах выбор трёхэксцентрикового дискового затвора всегда должен основываться на фактических условиях эксплуатации, включая температуру, давление, характеристики рабочей среды, частоту срабатывания и направление потока.
At TFW Valve, the design and manufacture of triple-offset butterfly valves are driven by real operating requirements. Сосредотачиваясь на правильном конструктивном соответствии и предсказуемых рабочих характеристиках, мы предлагаем решения с дисковыми затворами, которые помогают системам оставаться стабильными и надёжными на протяжении всего срока службы.
Если у вас возникнут дополнительные вопросы, пожалуйста, свяжитесь с нами.
