Описание продукта

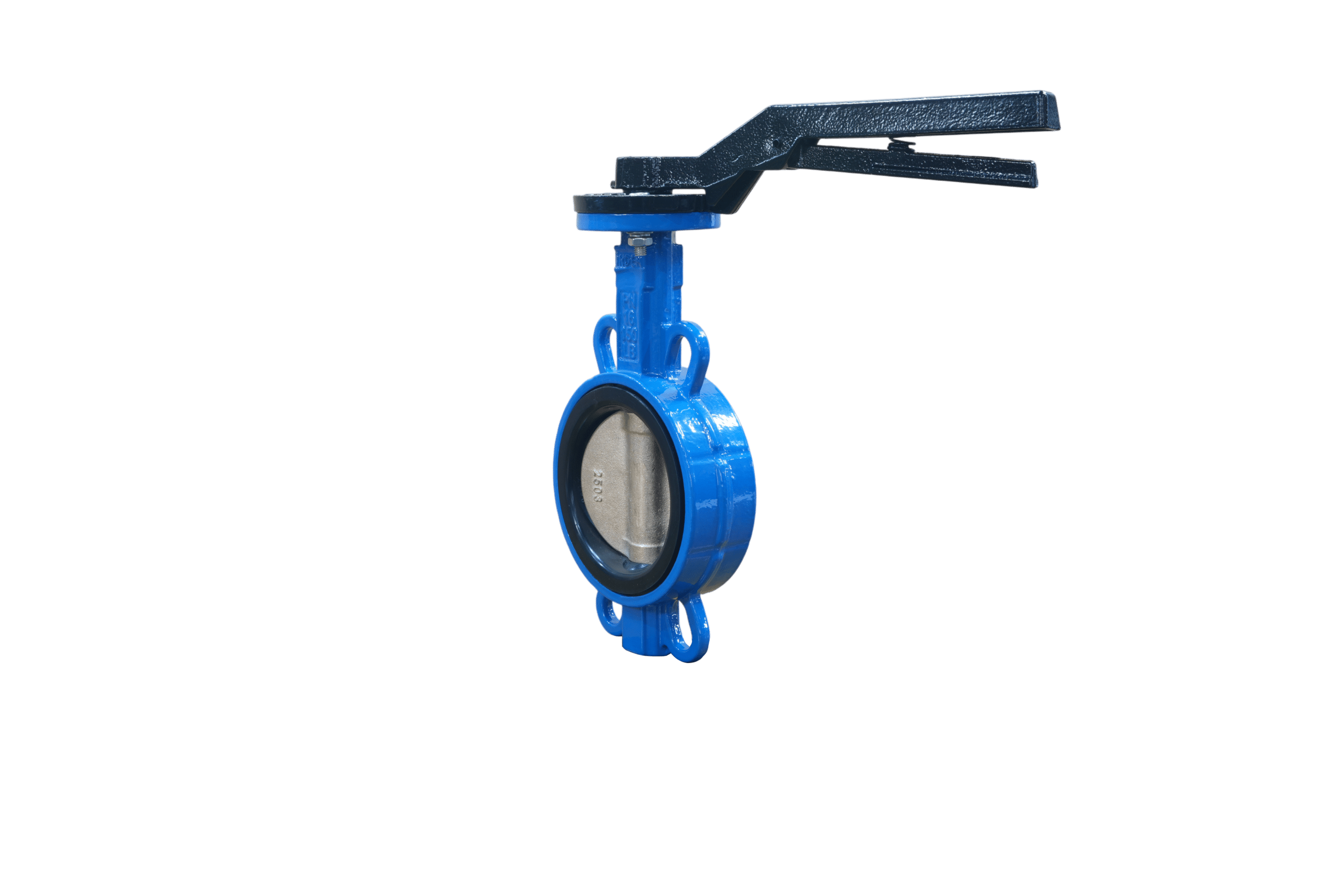

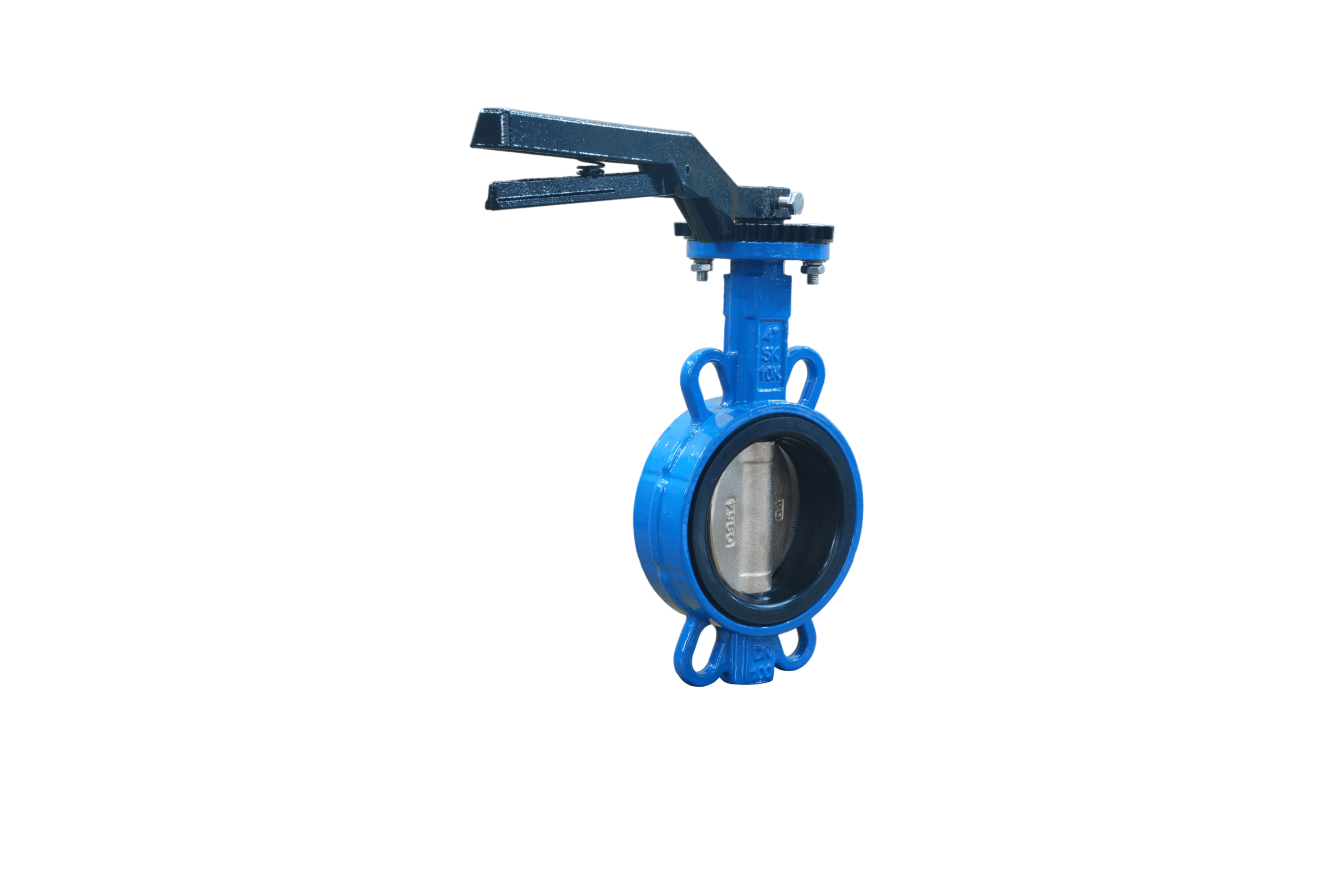

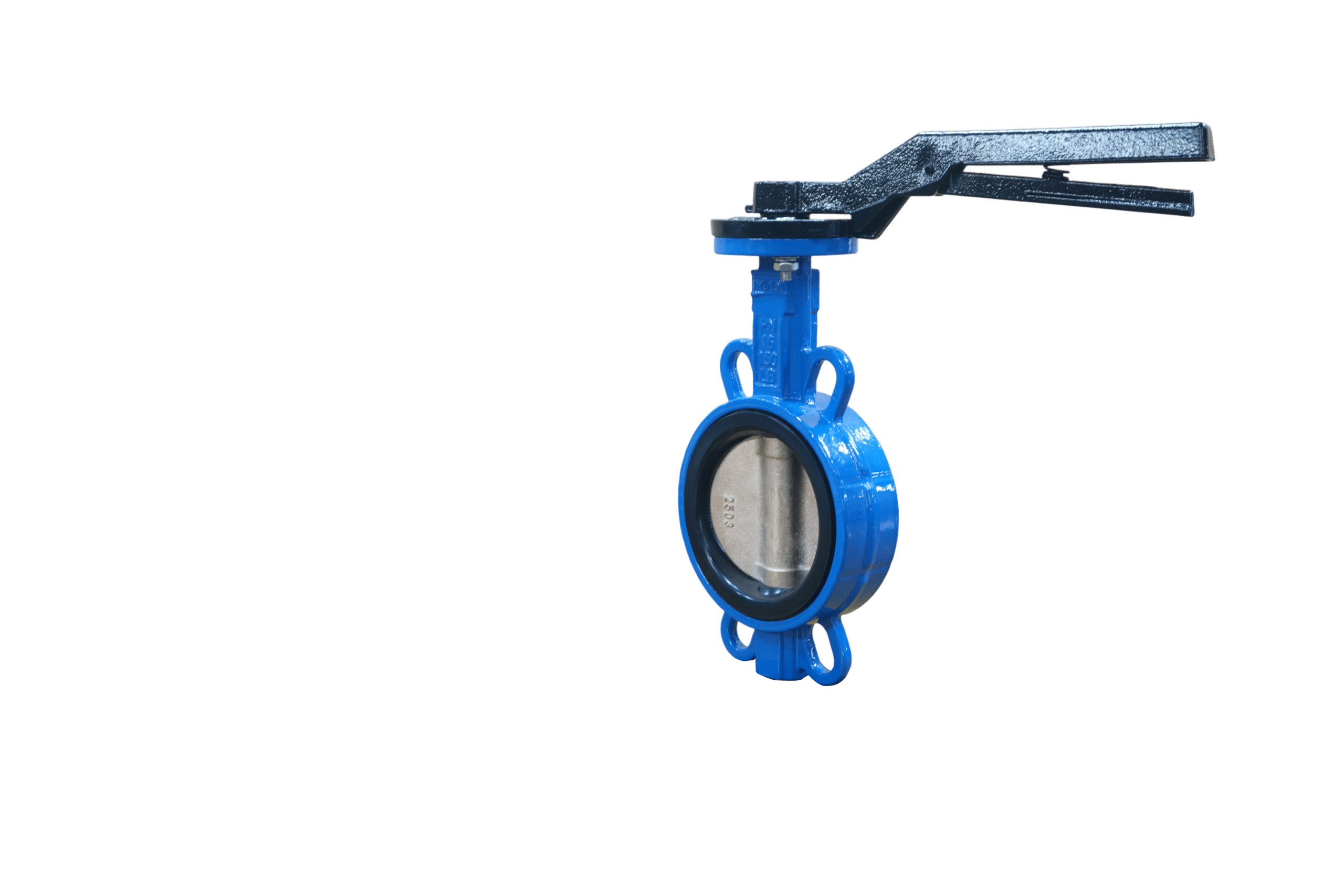

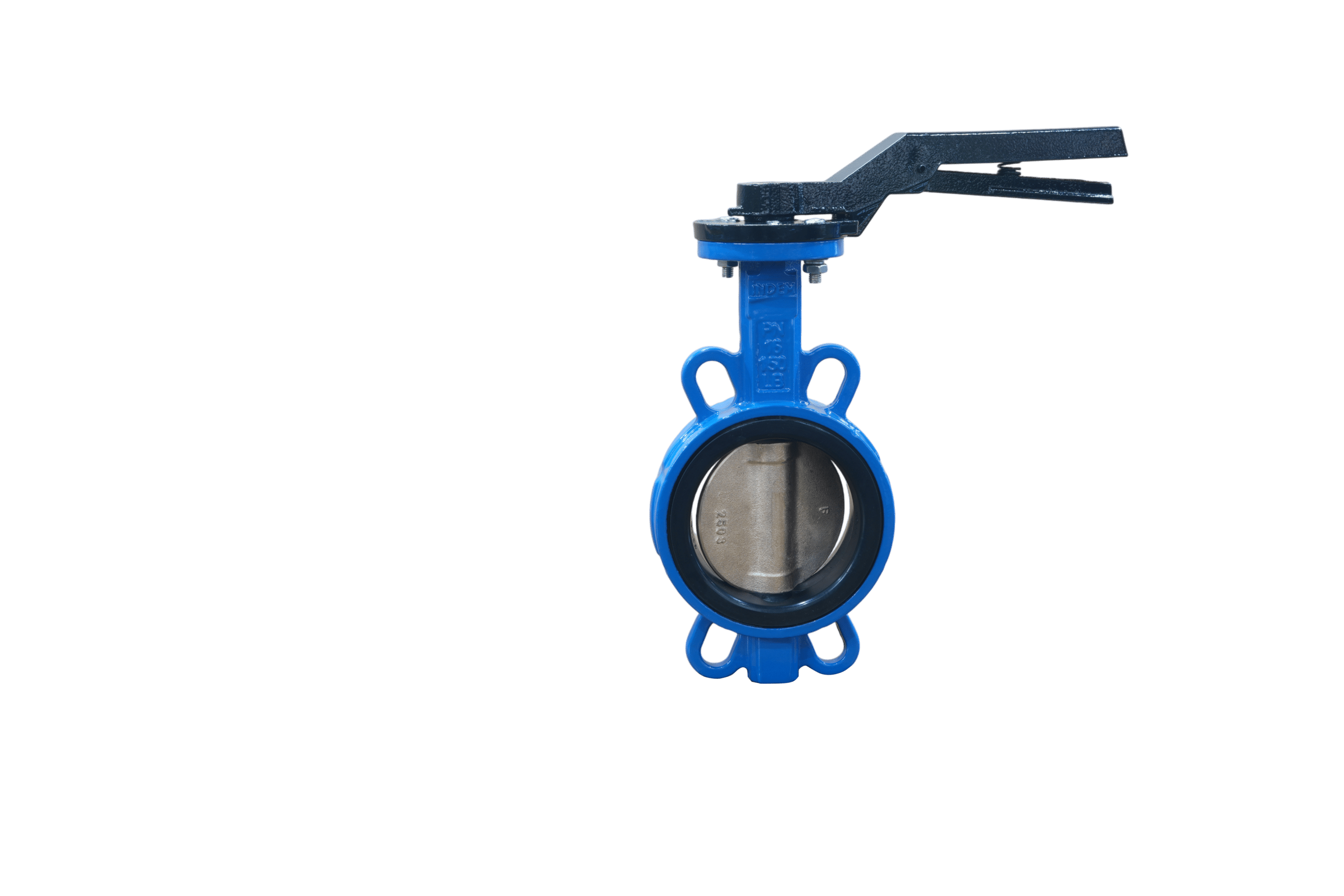

Межфланцевый дисковый затвор с диском из алюминиевой бронзы представляет собой надёжное решение для управления потоком в системах водоснабжения, морской воды и сред с умеренной коррозионной активностью. Компактный корпус типа wafer устанавливается между фланцами трубопровода, что обеспечивает удобный монтаж и экономию пространства, особенно в условиях ограниченного доступа для обслуживания.
Диск из алюминиевой бронзы обладает повышенной коррозионной стойкостью по сравнению со стандартными материалами и особенно эффективен при работе с морской водой или агрессивной водной средой. Седло из EPDM обеспечивает эластичное уплотнение, стабильное перекрытие потока и надёжную герметичность в стандартных диапазонах температуры и давления.
Плавное вращение диска, низкий крутящий момент и ручное управление делают этот затвор удобным и эффективным решением для функций «открыто/закрыто» в системах муниципального водоснабжения, HVAC, промышленных циркуляционных линиях и очистных сооружениях. Клапан доступен в различных типоразмерах и конфигурациях, а также может быть изготовлен с учётом требований конкретного проекта.
Технические характеристики
Стандарты
Материалы:
| Корпус | Чугун, высокопрочный чугун, углеродистая сталь, нержавеющая сталь |
| Диск | Высокопрочный чугун, углеродистая сталь, нержавеющая сталь |
| Шток | Нержавеющая сталь |
| Седло | EPDM, NBR, PTFE, VITON, HYPALON |
| Уплотнительное кольцо | EPDM, NBR |
СТАНДАРТНЫЕ МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ
| № | Наименование детали | Материал |
| 1 | Корпус | CI/DI/CS/SS |
| 2 | Седло | EPDM/PTFE/VITON/NBR/Hypalon |
| 3 | Вал | SS416/316/304/CS |
| 4 | Диск | Алюминиевая бронза |
| 5 | Штифт | Нержавеющая сталь |
| 6 | Втулка | PTFE / Бронза |
| 7 | Уплотнительное кольцо | NBR/EPDM |
ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
