Седла поворотных затворов играют решающую роль в определении характеристик уплотнения, долговечности и пригодности к применению поворотных затворов. Эти седла образуют первичную уплотнительную поверхность между диском клапана и корпусом, непосредственно влияя на то, насколько хорошо клапан может регулировать или перекрывать поток жидкости. Среди различных типов поворотных затворов широко используются пластинчатые поворотные затворы благодаря их компактной конструкции и эффективному регулированию потока.
При выборе подходящего седла поворотного затвора необходимо учитывать несколько факторов, включая текучую среду, диапазоны давления и температуры, а также совместимость с фланцем. Материал седла — мягкий, твердый или с резиновой прокладкой — также должен быть выбран с учетом химических свойств и эксплуатационных требований конкретного применения.
В промышленности наиболее часто встречаются седла поворотных затворов с жесткой резиной, седла с мягкой опорой и полностью резиновые седла. Основные различия заключаются в способе установки и интеграции седла в корпус клапана. Каждая конструкция обладает уникальными структурными характеристиками и эксплуатационными свойствами, что делает правильный выбор решающим для оптимальной работы системы.
В чем разница между седлами дроссельных клапанов?
При интуитивном наблюдении за различиями в корпусах клапанов становится очевидным, что существуют различия в конструкции седла клапана. Седло клапана — это съемный компонент клапана, предназначенный для поддержки полностью закрытого положения тарелки клапана и формирования уплотнительного кольца. Как правило, диаметр седла клапана равен максимальному диаметру потока в клапане.
Материал седла клапана-бабочки очень универсален: широкий спектр резиновых и металлических материалов подходит для использования в качестве материала седла клапана. Например, EPDM, NBR, PTFE, VITON, STELLITE и другие.
Резиновое сиденье с жесткой спинкой
Материал седла с твердой спинкой состоит из резины снаружи, обернутой вокруг твердой спинки внутри. Для установки обычно используется профессиональная платформа для сборки клапанов, которая прикладывает давление к седлу клапана при его установке в корпус. Этот дроссельный клапан является наиболее распространенным и экономичным вариантом на рынке.
Резиновое седло клапана с мягкой спинкой
Заднее седло клапана Rubber Soft состоит только из резины, что делает его очень эластичным и оправдывает его обозначение как седло клапана без спинки. Кроме того, такой способ установки удобен для ремонта, замены и последующего демонтажа. Преимущество клапана-бабочки заключается в том, что он облегчает замену компонентов клапана. В настоящее время продукт пользуется высоким спросом на рынках ЕС и США.
Поворотный затвор с резиновой прокладкой (вулканизированный)
Поворотный клапан с резиновой прокладкой состоит из седла с резиновой прокладкой, которое крепится к корпусу клапана как единое целое. Продукт производится в больших количествах с использованием сложного оборудования. По сравнению с традиционными поворотными затворами этот клапан обладает превосходными характеристиками, включая высокую термостойкость, простоту управления, минимальное трение при открытии и закрытии, оптимальные уплотнительные характеристики и увеличенный срок службы. Единственным недостатком является то, что компонент седла не является взаимозаменяемым.

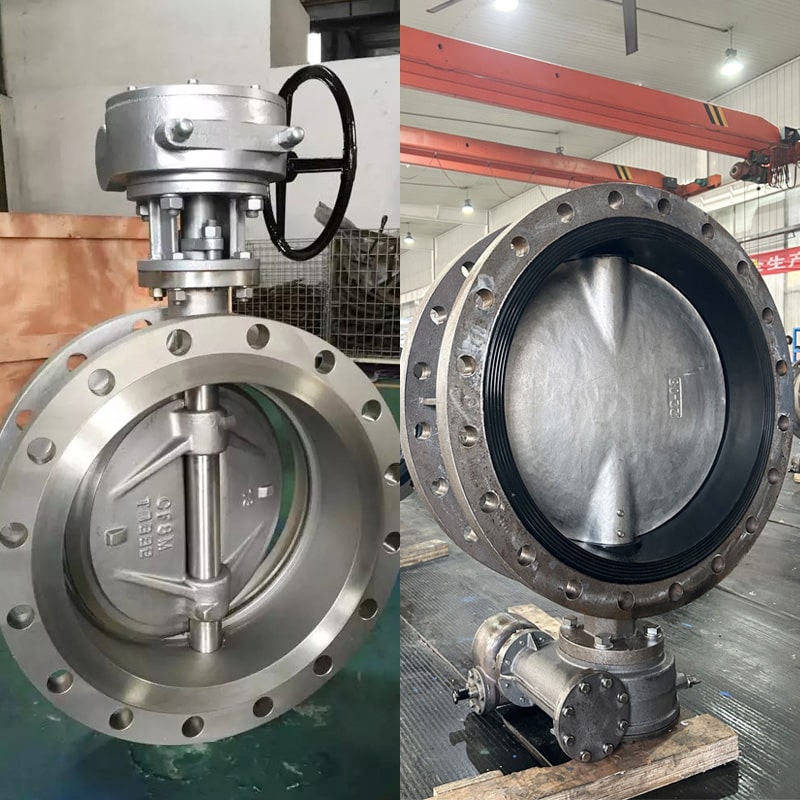

Демонстрация готовой продукции поворотных затворов
Следующие изображения демонстрируют внешний вид различных седел клапанов, установленных на корпусе дроссельной заслонки. Все изображения относятся к подлинным изделиям.
Заключительные замечания
В заключение следует отметить, что каждый тип седла клапана-бабочки (жесткое, мягкое и с резиновой прокладкой) имеет свои уникальные преимущества и сферы применения. Выбор подходящего седла клапана может эффективно повысить производительность и срок службы системы. TFW Valve — ведущий поставщик поворотных затворов, предлагающий широкий ассортимент продукции и спецификаций. Если вам необходима дополнительная информация, мы приглашаем вас связаться с нами в любое удобное для вас время.
