При выборе запорно-регулирующей арматуры для трубопроводных систем инженеры нередко сталкиваются с задачей: как обеспечить ручное управление дисковыми затворами большого диаметра (DN100 и более) или с определённым перепадом давления, чтобы это было экономично и надёжно? Простое вращение массивной рукоятки не только требует значительных усилий, но и не гарантирует стабильного удержания затвора в заданном положении под давлением. В таких случаях отличным решением становятся дисковые затворы с червячной передачей.
В этой статье мы подробно рассмотрим области применения и дополнительные функции дисковых затворов с редуктором, а также проанализируем распространённые проблемы червячных дисковых затворов и способы их устранения.
Когда целесообразно использовать дисковый затвор с червячной передачей
- Крупный диаметр или средние и высокие перепады давления
Если необходимо управлять дисковыми затворами DN100, DN200 и более, а также при значительном перепаде давления с обеих сторон затвора. Червячный редуктор обеспечивает эффективное понижение скорости и увеличение крутящего момента, значительно облегчая работу оператора.
- Высокая частота работы или необходимость длительного удержания в промежуточном положении
Червячный механизм обладает естественным самоторможением (за счёт угла трения). При правильном выборе угла навивки червя среда или вибрации обычно не могут провернуть червячное колесо в обратном направлении, что позволяет стабильно удерживать диск затвора без дополнительных тормозных устройств.
- Ограниченное пространство для монтажа
В отличие от рычажного управления (требующего свободного пространства для вращения), маховик червячного редуктора вращается вертикально. Это делает его удобным для использования в стеснённых условиях (например, подземные колодцы, участки с плотной разводкой трубопроводов) или для дистанционного управления с помощью удлинённого штока.
- Экономичное ручное управление
По сравнению с электрическими, пневматическими или гидравлическими приводами, червячные редукторы имеют более простую конструкцию и значительно ниже по стоимости, что делает их выгодным решением для ручного управления.
Когда дисковый затвор с червячной передачей не подходит
- Высокочастотная эксплуатация (например, многократные срабатывания в час)
При частом использовании ускоряется нагрев и износ пары червяк–червячное колесо, что приводит к резкому росту затрат на обслуживание. В таких случаях лучше применять электрические или пневматические приводы.
- Необходимость удалённого управления или интеграции в систему автоматизации
Червячный редуктор — это полностью ручное устройство, которое не предназначено для дистанционного управления и не может получать управляющие сигналы.
- Необходима точная регулировка потока
Ручное управление через червячный редуктор не обеспечивает высокой точности, оно больше подходит для функций включения/выключения или грубой регулировки. Для точного контроля требуются исполнительные приводы.
- Труднодоступные точки управления (например, высота, опасные зоны)
Personnel can not easily reach the operation, remote implementation of the program should be considered.
Чтобы адаптировать дисковые затворы с червячной передачей к более сложным или специфическим условиям эксплуатации, их можно дополнительно оснащать различными аксессуарами. Это делает управление более удобным, безопасным и интеллектуальным. Ниже будут приведены несколько типичных вариантов расширения функций и сценарии их применения.
Расширение функционала дискового затвора с червячной передачей и его области применения

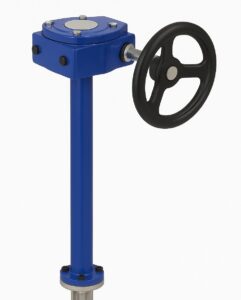

- Установка удлинителя (удлинённого штока)
За счёт удлинения рукоятки или установки удлинительного устройства обеспечивается доступ к маховику затвора с уровня земли, например, при установке затвора в колодце или в стеснённом пространстве.
Типичные области применения:
- Подземные колодцы, камеры с запорной арматурой
- Узкие или ограниченные пространства, где недоступна прямая эксплуатация
Преимущества: отсутствие необходимости спускаться в колодец, повышение безопасности и удобства обслуживания.
- С блокировочным устройством
Редукторы с блокировочными отверстиями или фиксирующим механизмом позволяют запирать затвор навесным замком в полностью открытом или полностью закрытом положении.
Типичные области применения:
Fire protection systems, industrial pipelines, schools, neighborhoods and other places that require high security.
Преимущество: предотвращение ошибочной эксплуатации или доступа несанкционированных лиц, повышение безопасности и надёжности работы системы
- Концевой выключатель
Обеспечивает вывод сигнала «полностью открыт/полностью закрыт» с помощью механических или электрических ограничителей; некоторые модели поддерживают подключение к PLC или системе удалённого мониторинга.
Типичные области применения
пожарные системы с автоматическим управлением, интеллектуальное водоснабжение, промышленная автоматизация, насосные станции без обслуживающего персонала
Преимущества: обеспечивает мониторинг состояния и работу с аварийной сигнализацией, подходит для систем с высокими требованиями к безопасности и точности управления.
- Герметичные водонепроницаемые редукторы
Редукторы оснащены степенью защиты IP или антикоррозийным покрытием, что обеспечивает эффективную защиту от воды, пыли и ржавчины.
Типичные области применения
наружная установка, круглогодичное воздействие дождя и снега
Преимущества: повышенная долговечность, снижение частоты обслуживания и увеличение срока службы.
- С индикатором положения
Визуальная индикация «ОТКРЫТО / ЗАКРЫТО» в центре маховика или на верхней части редуктора.
Типичные области применения
- Трубопроводные системы с частыми проверками эксплуатационным и дежурным персоналом
- Промышленные объекты с централизованной установкой нескольких клапанов
Преимущества: позволяет быстро определять состояние клапанов и снижает риск ошибочных операций.
Хотя дисковые затворы с червячной передачей обладают надёжной конструкцией и просты в эксплуатации, при длительном использовании без должного обслуживания могут возникать типичные неисправности. В этом разделе мы подробно разберём причины таких проблем и предложим практические решения, которые помогут вам лучше обслуживать и эксплуатировать арматуру.
Типичные проблемы и их решения для дисковых затворов с червячным приводом
Проблема 1. Затруднён поворот маховика, проблемы с открытием/закрытием
Возможные причины:
- Недостаточная смазка внутри редуктора или заедание из-за коррозии
- Длительное отсутствие эксплуатации, что привело к загрязнению штока или залипанию уплотнений
- Передаточное число редуктора слишком мало для требуемого крутящего момента
Решение
- Проверить уровень смазки в редукторе, при необходимости добавить или заменить смазку
- Снять клапан, очистить и смазать приводной шток и уплотнительные поверхности
Проблема 2. Маховик прокручивается вхолостую, но затвор не двигается
Возможные причины:
- Разъединение внутренних элементов редуктора или срыв шпонки
- Поломка выходного вала или штока клапана
- Ослабление винтов, приводящее к потере зацепления в механизме передачи
Решение
- Разобрать редуктор и проверить соединения на предмет смещения или повреждений
- Заменить повреждённые шестерни или заново закрепить крепёжные элементы
- При поломке штока заменить весь клапан или приводной узел
Проблема 3. Клапан не открывается или не закрывается полностью
Возможные причины:
- Неправильно выставлены ограничительные болты
- Попадание посторонних предметов между диском затвора и стенкой трубопровода
- Несовпадение начального положения редуктора (сдвиг угла старта)
Решение:
- Переустановить ограничительные болты, чтобы обеспечить полный ход затвора в пределах 90°
- Очистить трубопровод от загрязнений и проверить диапазон хода диска
- Ослабить редуктор, выполнить его центрирование и повторную настройку.
Проблема 4. Клапан самопроизвольно возвращается при установке на промежуточный угол
Возможные причины:
- Обратный крутящий момент из-за гидравлического удара или обратного давления среды
- Конструкция редуктора с недостаточным демпфированием или без функции самоторможения
Решение:
- Заменить редуктор на модель с функцией самоторможения (сама червячная передача обычно обладает этим свойством)
- Проверить наличие и правильность установки компенсаторов крутящего момента
- В местах, где требуется регулирование потока, установить стабилизаторы потока в трубопровод
Проблема 5. Шум или сильная вибрация редуктора
Возможные причины:
- Плохое или ослабленное зацепление шестерён
- Серьёзный износ зубьев или эксцентричная установка
Решение:
- Разобрать и проверить зацепление шестерён, отрегулировать центровку или заменить изношенные элементы
- Добавить стопорные винты или опорные элементы для устранения вибрации
- Проводить регулярное техническое обслуживание, избегая длительной работы под повышенными нагрузками
РЕКОМЕНДАЦИЯ:
- Регулярное техническое обслуживание позволяет предотвратить более 90% неисправностей
- Проверяйте крепёжные элементы редуктора и уровень смазки каждые 6–12 месяцев
- Очищайте маховики, приводные штоки и зоны ограничительных винтов, чтобы предотвратить накопление отложений
- Для наружного оборудования используйте защитные кожухи или специальные редукторы с антикоррозийным покрытием
Дисковые затворы с червячной передачей идеально подходят для надёжного ручного управления благодаря своей способности эффективно снижать скорость вращения, увеличивать крутящий момент, а также естественной функции самоторможения. Грамотный выбор изделия и использование дополнительных опций, таких как удлинённый шток, концевые выключатели, блокировочные устройства и другие функциональные элементы, позволяют не только обеспечить высокую надёжность и безопасность ежедневной эксплуатации, но и существенно повысить удобство обслуживания и общую эффективность системы в различных условиях.
