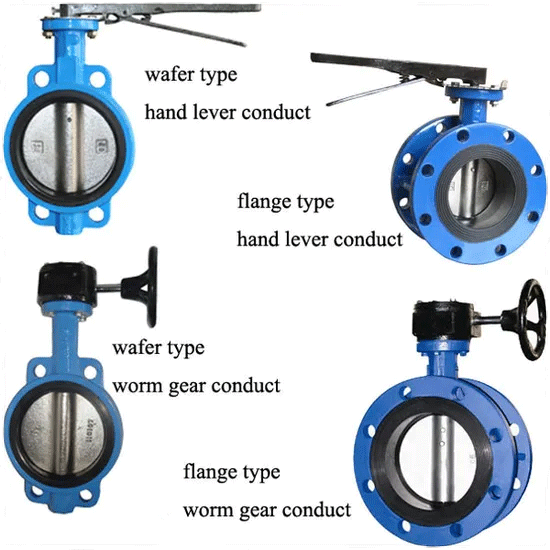

Что такое концентрический дисковый затвор?
Концентрический дисковый затвор — это наиболее классический и широко применяемый тип затвора с мягким уплотнением. Термин «концентрический» означает, что ось штока, центр диска и ось корпуса совпадают и лежат на одной линии.
Во время работы диск поворачивается на 90° вокруг этой оси и действует как круглая заслонка в трубопроводе, открывая или перекрывая поток среды.
Главные преимущества такого исполнения — симметричная конструкция, компактность, надежная герметичность и разумная стоимость. Благодаря мягкому седлу концентрический дисковый затвор идеально подходит для систем водоснабжения, HVAC, циркуляционных контуров и других приложений, где необходима высокая герметичность, но давление и температура остаются умеренными.
Основные элементы концентрического дискового затвора
Чтобы понять, почему концентрический затвор так надежно работает в водных системах, стоит рассмотреть его внутреннее устройство.
Эластичное мягкое седло
В большинстве случаев концентрические дисковые затворы имеют мягкое уплотнение из материалов, таких как EPDM (для питьевой воды и горячей/холодной воды), NBR (лучше сопротивляется маслам) или Viton (выдерживает повышенные температуры).
Основная функция: обеспечение герметичности. При закрытии дисковая пластина сжимает резиновое седло, вызывая его упругую деформацию, что дает плотное, практически нулевое протекание.
Диск
Диск представляет собой круглую пластину в центре трубопровода, обычно выполненную из высокопрочного чугуна с никелированным покрытием.
Основная функция: регулирование потока. Гладкая никелированная поверхность минимизирует трение с мягким седлом — это облегчает управление затвором и значительно увеличивает срок службы уплотнения.
Шток (ось)
Шток проходит через центр диска и соединяется с рукояткой, редукторным приводом или автоматическим приводом.
Основная функция: передача крутящего момента. Часто используется двойное уплотнение O-ring, предотвращающее утечки в зоне прохода штока.
Концентрическая симметрия (сам принцип «концентричности»)
Оси штока, диска и корпуса совпадают.
Основная функция: симметричное вращение обеспечивает плавный крутящий момент, легкость управления и стабильную герметичность.
Принцип работы концентрического дискового затвора
Принцип работы концентрического дискового затвора достаточно прост: диск поворачивается на 90° вокруг штока, открывая или перекрывая поток.
Когда диск расположен параллельно направлению потока, затвор полностью открыт, и среда проходит через трубопровод с минимальным сопротивлением.
Когда диск поворачивается на 90° и становится перпендикулярно потоку, затвор полностью закрыт. В этот момент кромка диска прижимается к мягкому седлу внутри корпуса.
Упругая деформация седла плотно обжимает кромку диска, перекрывая поток и обеспечивая надежную герметичность.
Почему концентрические дисковые затворы идеально подходят для водных систем
Водные системы — такие как городское водоснабжение, HVAC и циркуляционные контуры — обычно работают при нормальной температуре, низком или среднем давлении и используют воду как рабочую среду. Конструкция концентрического дискового затвора полностью соответствует этим требованиям.
1) Отличная герметичность
Для водных систем критически важно отсутствие протечек.
Мягкое резиновое седло в концентрическом затворе обеспечивает надежное двустороннее уплотнение даже при низком давлении, полностью удовлетворяя требованиям герметичности.
2) Существенные преимущества по стоимости
В водных сетях трубопроводы протяженные, а количество запорной арматуры велико, поэтому стоимость играет ключевую роль.
Концентрический дисковый затвор имеет простую конструкцию, что снижает затраты на закупку, установку и обслуживание по сравнению с другими типами арматуры.
3) Легкое управление при частых срабатываниях
В водных системах клапаны часто открывают, закрывают или регулируют.
Благодаря симметричной конструкции требуемый крутящий момент очень мал, что облегчает ручное управление и делает автоматизацию с приводом проще.
4) Низкое гидравлическое сопротивление и экономия энергии
В полностью открытом положении диск практически не мешает потоку среды.
Это приводит к меньшему падению давления по сравнению с задвижками или клапанами глобусного типа и способствует снижению энергопотребления насосов.

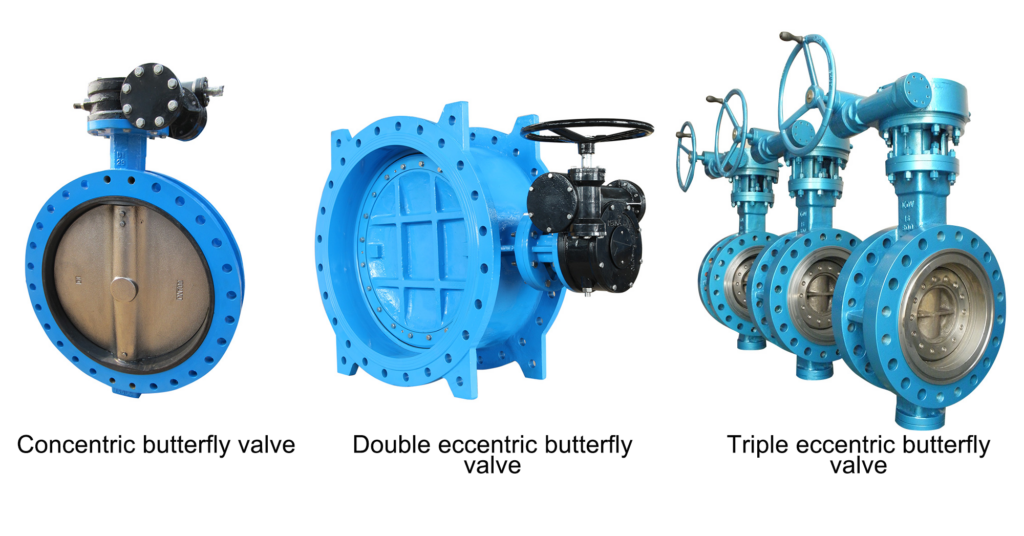

Различия между концентрическими и эксцентриковыми дисковыми затворами
Выбор между концентрическим и эксцентриковым дисковым затвором зависит от условий эксплуатации и требований к производительности.
Основное различие заключается в том, совпадает ли ось штока с центром диска и осью трубопровода.
Критерий сравнения | Концентрический дисковый затвор | Эксцентриковый дисковый затвор |
Конструкция | Ось штока, центр диска и ось трубопровода полностью совпадают. | Ось штока и диска смещены относительно оси трубопровода. Двойной эксцентрик имеет два смещения; тройной — добавляет коническое уплотнение. |
Принцип уплотнения | Уплотнение за счет прямого прижатия диска к мягкому седлу (эластичная деформация). | Позиционное уплотнение: диск плотно входит в металлическое седло под определенным углом, при минимальном трении. |
Материал седла | Мягкие эластомеры (EPDM, NBR). | Металл или композиционные материалы (например, нержавеющая сталь + графит). |
Преимущества | Простая конструкция, низкая стоимость, отличная герметичность при низком давлении, низкий крутящий момент. | Выдерживает высокую температуру и давление, износостойкий, длительный срок службы, возможно «нулевое» протекание. |
Ограничения | Не подходит для высоких температур и давлений; мягкое седло может стареть или изнашиваться. | Более высокая стоимость, сложная конструкция, больший вес. |
Типичные области применения | Типичные области применения | Водные системы (городское водоснабжение, HVAC, пожарные системы). |
Простой принцип выбора
Выбирайте концентрический дисковый затвор, если рабочие условия — нормальная температура и низкое давление, а также если важны экономичность и простота, особенно для воды и нейтральных сред.
Выбирайте эксцентриковый дисковый затвор, если требуется работа при высоких температурах или давлениях, присутствует коррозия или абразивность, либо необходима высокая герметичность (вплоть до нулевого протекания).
Часто задаваемые вопросы (FAQ)
Можно ли использовать концентрический дисковый затвор для пара?
Нет. Мягкие уплотнительные материалы, такие как EPDM, не подходят для пара (обычно допускается не более ≤120°C).
Высокая температура приводит к быстрому затвердению и растрескиванию седла, что вызывает потерю герметичности.
Для паропроводов следует использовать затвор с металлическим седлом (эксцентриковый) или запорный клапан (глобусный).
Как выбрать материал седла — EPDM или NBR?
Это зависит от рабочей среды.
EPDM: лучший выбор для горячей воды, охлажденной воды, питьевой воды и HVAC. Обладает высокой стойкостью к старению.
NBR: более устойчив к маслам. Рекомендуется для промышленных водных систем, содержащих смазки, топливо или гидравлические жидкости.
Каков максимальный рабочий давление для концентрического дискового затвора?
Обычно PN10 или PN16 (10 или 16 бар).
Это ограничение связано с мягким седлом и общей конструкцией клапана. Всегда убедитесь, что давление системы не превышает номинального давления затвора.
Можно ли использовать концентрический дисковый затвор для регулирования потока?
Да, но только для грубого регулирования.
В диапазоне примерно от 40° до 90° открытия он обладает приемлемыми дросселирующими характеристиками.
Для точного регулирования потока лучше использовать специально предназначенный регулирующий клапан.
Заключение
Благодаря мягкому уплотнению, легкому управлению, экономичности и высокой пригодности для водных систем концентрический дисковый затвор стал предпочтительным решением для городского водоснабжения, HVAC, циркуляционных контуров и аналогичных применений. При правильном выборе материала седла и соблюдении допустимых параметров давления и температуры он обеспечивает надежную работу и длительный срок службы.
