Descripción del Producto

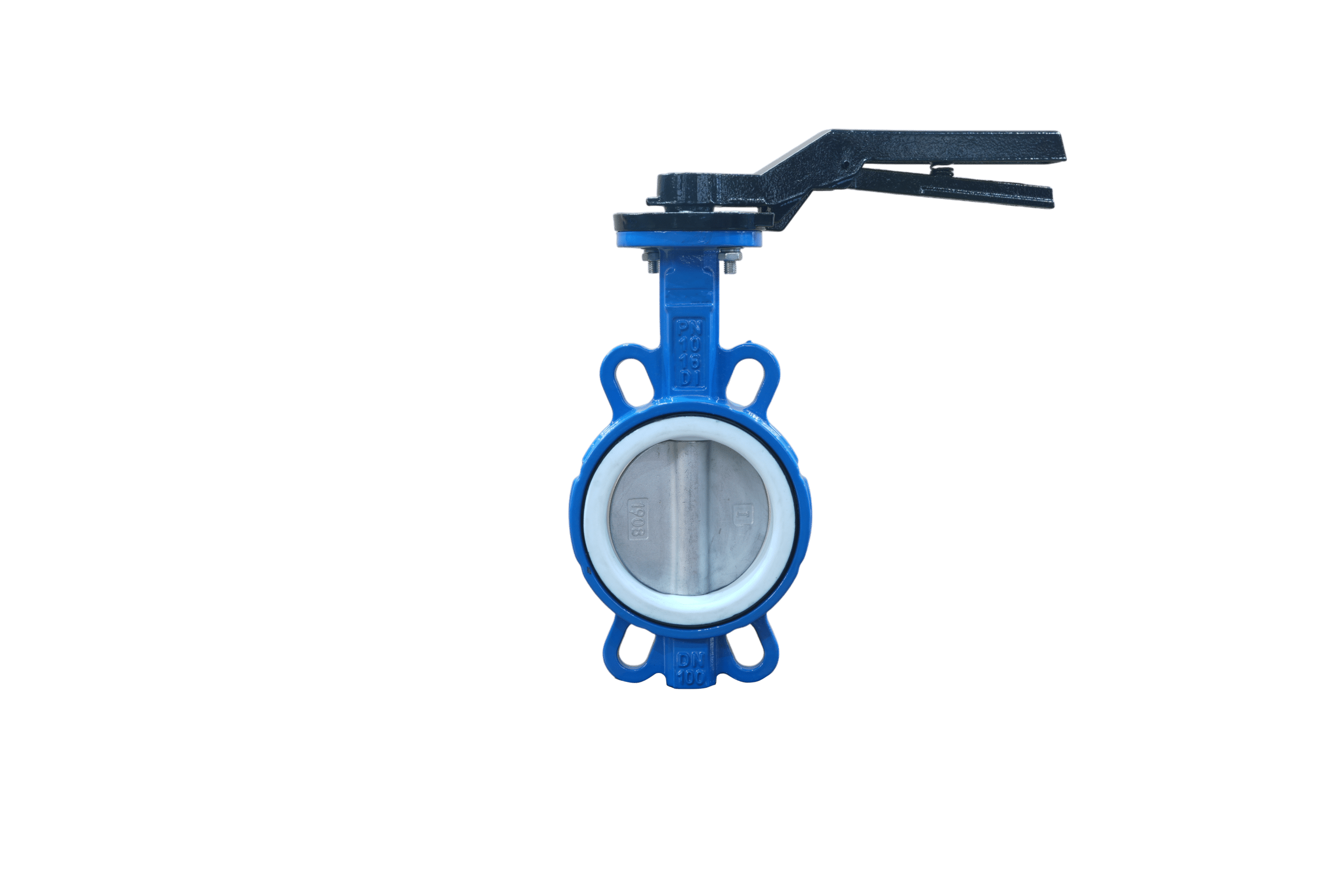

La válvula de mariposa tipo wafer con disco SS316 y asiento PTFE con palanca está diseñada para funciones de apertura y cierre en sistemas de tuberías de baja a media presión. El disco de acero inoxidable SS316 se selecciona por su excelente resistencia a la corrosión y a los ataques químicos, mientras que el asiento de PTFE ofrece un rendimiento de sellado estable en aplicaciones donde los asientos elastoméricos pueden no ser adecuados.
Esta válvula de mariposa tipo wafer se acciona manualmente mediante una palanca y suele utilizarse en diámetros pequeños, donde se requiere una operación frecuente y una instalación compacta. Se emplea habitualmente en sistemas de agua limpia, líneas de proceso químico y aplicaciones industriales donde un cierre fiable es más importante que la regulación del caudal.
Especificaciones:
Normas:
Materiales:
| Cuerpo | Hierro fundido, hierro dúctil, acero al carbono, acero inoxidable |
| Disco | Acero inoxidable 316 |
| Eje | Acero inoxidable |
| Asiento | EPDM, NBR, PTFE, VITON, HYPALON |
| Junta tórica | EPDM, NBR |
MATERIALES ESTÁNDAR DE LAS PARTES PRINCIPALES
| ARTÍCULO | NOMBRE DE LA PIEZA | MATERIAL |
| 1 | Cuerpo | CI/DI/CS/SS |
| 2 | Asiento | EPDM/PTFE/VITON/NBR/Hypalon |
| 3 | Eje | SS416/316/304/CS |
| 4 | Disco | CF8/CF8M/DI+Ni/SS304 |
| 5 | Pasador | SS |
| 6 | Casquillo | PTFE/Casquillo |
| 7 | Junta tórica | NBR/EPDM |
DIMENSIONES (mm)
