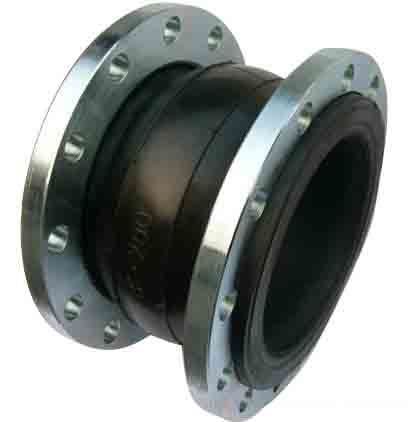

Descripción del producto Junta de dilatación de caucho monoesférica
La Junta de Expansión de Caucho de Esfera Única está diseñada para absorber vibraciones, reducir el ruido y compensar la expansión o contracción térmica en sistemas de tuberías. Con un diseño compacto y altamente flexible, es ideal para su uso en sistemas de calefacción, ventilación y aire acondicionado, tuberías de agua, líneas de procesamiento industrial e instalaciones de bombeo.
Fabricada con caucho EPDM o NBR de alta calidad y reforzada con tejido sintético multicapa y anillos de acero, la junta de dilatación de caucho monoesférica ofrece una excelente resistencia a la presión, la temperatura y la exposición química. Su estructura esférica permite una capacidad de movimiento superior en todas las direcciones, incluidas la compresión axial, el alargamiento y la deflexión lateral.
Esta junta de dilatación se utiliza ampliamente en el suministro municipal de agua, plantas de tratamiento de aguas residuales, redes de tuberías de edificios e instalaciones de procesamiento químico. Ayuda a proteger equipos sensibles como bombas, válvulas y contadores reduciendo la tensión causada por el movimiento térmico y mecánico.
Las bridas suelen ser de acero al carbono o acero inoxidable, conformes a normas internacionales como ANSI, DIN o JIS. Disponible en tamaños que van de DN32 a DN1200, la junta de dilatación de caucho de esfera única es una solución fiable para garantizar conexiones de tuberías flexibles, duraderas y de fácil mantenimiento.
Como uno de los principales fabricantes chinos de juntas de goma y accesorios para tuberías, ofrecemos productos duraderos, probados y con certificación mundial para satisfacer las necesidades de su proyecto.
Norma de aplicación
| Categoría | Detalles |
|---|---|
| Tipo | Brida |
| Cara a cara | API609, BS5155, DIN3202, ISO5752 |
| Brida | DIN, BS, UNI, ISO, ANSI, AS, JIS |
| Brida de montaje | ISO5211 |
| Presión de trabajo | PN16 (200PSI) |
| Aplicación | HVAC, suministro de agua y alcantarillado, alimentación y bebidas, procesamiento químico y petroquímico, energía y servicios públicos, papel y celulosa, construcción naval |
Materiales estándar de las piezas principales
| NO | NOMBRE DE LA PIEZA | MATERIAL |
|---|---|---|
| 1 | Esfera | EPDM/NBR |
| 2 | Brida | CS Recubierto De Zinc |
Dimensiones:(mm)
| TALLA | L | Pn16 | Pn10 | ANSI150 | |||||||
| en | DN | D | D1 | n-d1 | D | D1 | n-d1 | D | D1 | n-d1 | |
| 1.25 | 32 | 95 | 140 | 100 | 4-18 | 140 | 100 | 4-18 | 117 | 89 | 4-16 |
| 1.5 | 40 | 95 | 150 | 110 | 4-18 | 150 | 110 | 4-18 | 127 | 98.5 | 4-16 |
| 2 | 50 | 105 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 152 | 120.5 | 4-19 |
| 2.5 | 65 | 115 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 178 | 139.5 | 4-19 |
| 3 | 80 | 135 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | 191 | 152.5 | 4-19 |
| 4 | 100 | 150 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 229 | 190.5 | 8-19 |
| 5 | 125 | 165 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 254 | 216 | 8-22 |
| 6 | 150 | 180 | 285 | 240 | 8-23 | 285 | 240 | 8-23 | 279 | 241.5 | 8-22 |
| 8 | 200 | 210 | 340 | 295 | 12-23 | 340 | 295 | 8-23 | 343 | 298.5 | 8-22 |
| 10 | 250 | 230 | 405 | 355 | 12-17 | 395 | 350 | 12-23 | 406 | 362 | 12-25 |
| 12 | 300 | 255 | 460 | 410 | 12-17 | 445 | 400 | 12-23 | 483 | 432 | 12-25 |
| 14 | 350 | 255 | 520 | 470 | 16-27 | 505 | 460 | 16-23 | 533 | 476 | 12-29 |
| 16 | 400 | 255 | 580 | 525 | 16-30 | 565 | 515 | 16-27 | 597 | 539.5 | 16-29 |
| 18 | 450 | 255 | 640 | 585 | 20-30 | 615 | 565 | 20-27 | 635 | 578 | 16-35 |
| 20 | 500 | 255 | 715 | 650 | 20-33 | 670 | 620 | 20-27 | 699 | 635 | 20-32 |
| 24 | 600 | 260 | 840 | 770 | 20-36 | 780 | 725 | 20-30 | 813 | 749.5 | 20-35 |
