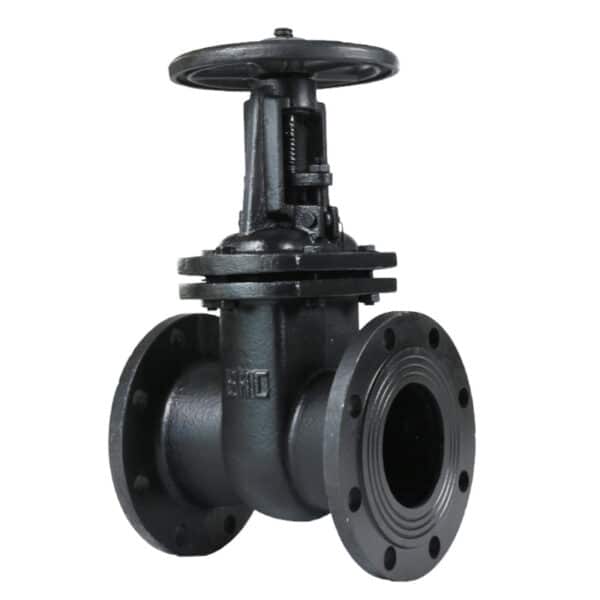

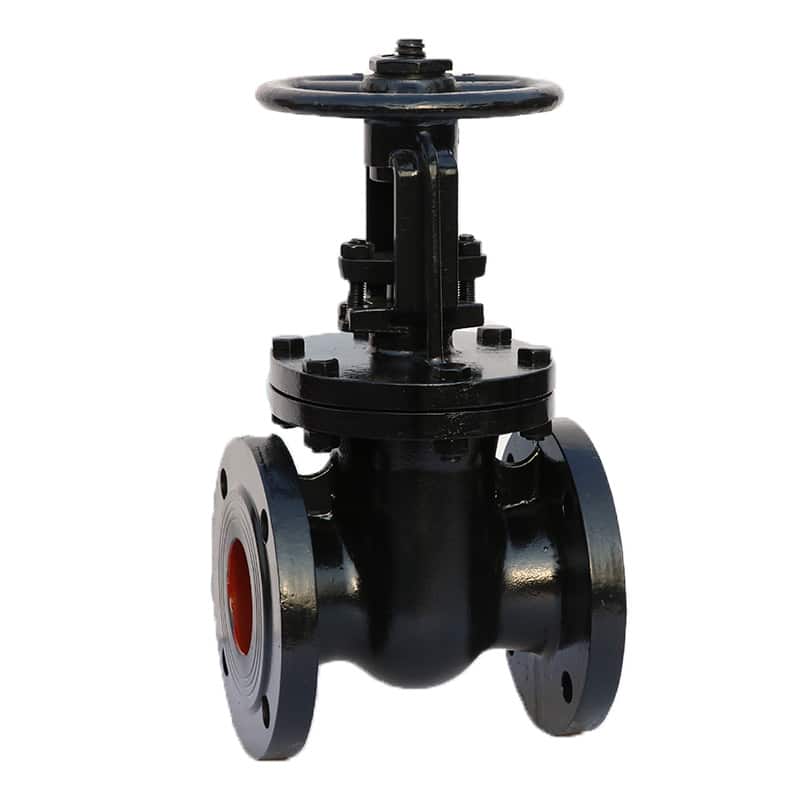

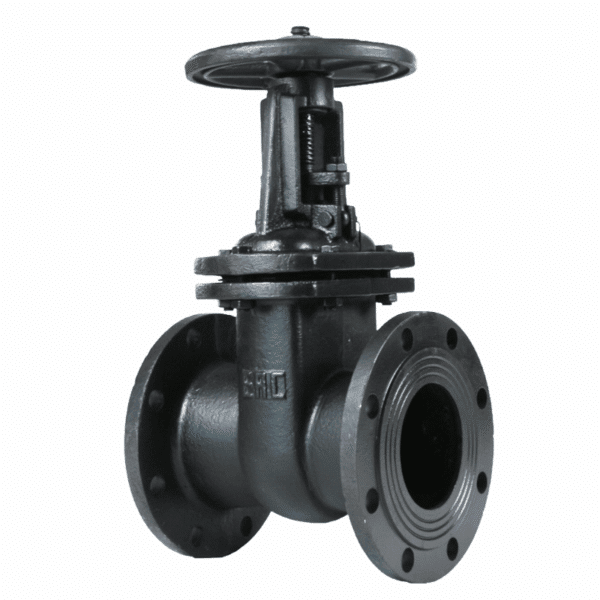

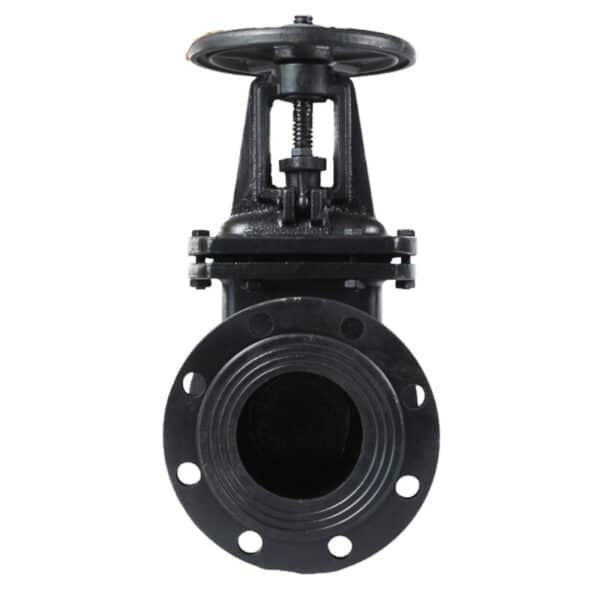

Параллельная двухдисковая задвижка 30CH6BR предназначена для надежного перекрытия трубопроводов высокого давления, особенно в инженерных проектах и системах водораспределения. Эта задвижка имеет параллельную двухдисковую конструкцию, которая обеспечивает превосходное уплотнение и меньшее трение при работе, что позволяет использовать ее как для горизонтальной, так и для вертикальной установки.
Его бесклиновая конструкция обеспечивает легкое открытие и закрытие без заеданий даже при колебаниях давления. Корпус клапана обычно изготавливается из ковкого чугуна или литой стали, а уплотнительные поверхности могут быть оснащены накладками из нержавеющей стали или бронзы для повышения износостойкости. Они идеально подходят для использования на электростанциях, в коммунальных сетях, в промышленной переработке и нефтегазовой отрасли.
Эта параллельная двухдисковая задвижка 30CH6BR соответствует множеству международных стандартов, включая EN и ANSI, и доступна в широком диапазоне размеров и номинального давления. Прочная конструкция и простота обслуживания делают ее надежным выбором для систем, требующих точного перекрытия потока и длительного срока службы.
Являясь одним из ведущих китайских производителей арматуры, мы предлагаем высококачественные задвижки, предназначенные для сложных условий эксплуатации, которые обеспечиваются передовым производством и строгим контролем качества.
Материал:
A) Корпус: Чугун, ковкий чугун
B) Клин: ковкий чугун, чугун
C) Клиновая гайка: Латунь
D) Шток: нержавеющая сталь, латунь
E) Прокладка: NBR
F) Крышка: Ковкий чугун
G) Уплотнительное кольцо: NBR
H) Шайба: Углеродистая сталь или нержавеющая сталь
I) Уплотнительное кольцо: Литая бронза

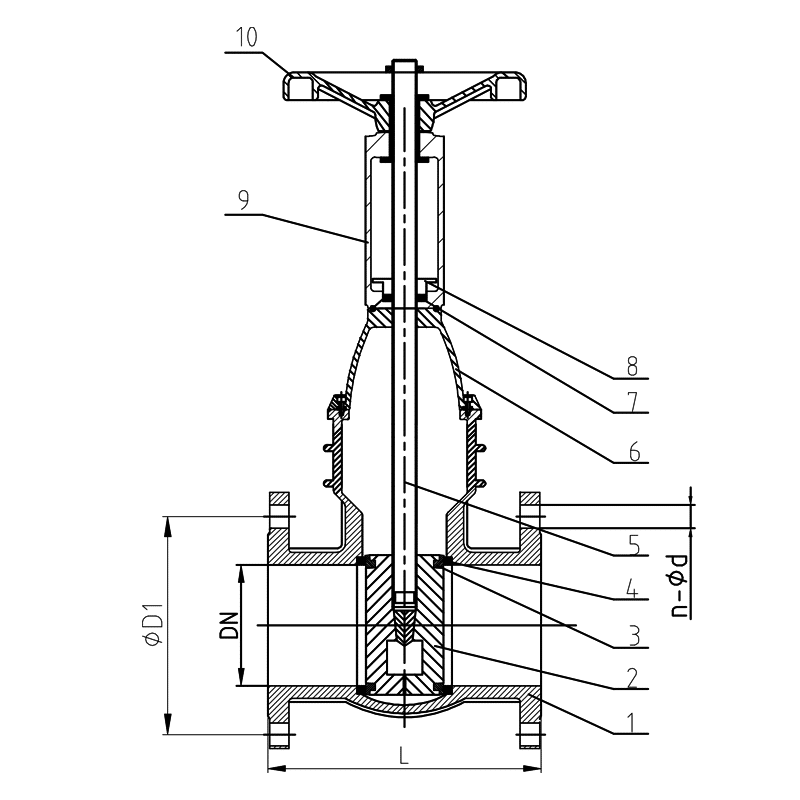

Стандартные материалы основных частей
| ITEM | НАЗВАНИЕ ДЕТАЛИ | МАТЕРИАЛ |
|---|---|---|
| 1 | Тело | CI |
| 2 | Диск | CI |
| 3 | Седло диска | Латунь |
| 4 | Седло корпуса | Латунь |
| 5 | Шток | CS |
| 6 | Капот | CI |
| 7 | Упаковка | Графит |
| 8 | Сальник | CI |
| 9 | Ярмо | CI |
| 10 | Ручное колесо | CI |
Размеры: (мм)
| DN | L | Pn10 D1 | Pn10 n-Ød |
|---|---|---|---|
| 50 | 180 | 125 | 4-19 |
| 80 | 210 | 160 | 8-19 |
| 100 | 230 | 180 | 8-19 |
| 150 | 280 | 240 | 8-23 |
| 200 | 330 | 295 | 8-23 |
| 250 | 450 | 350 | 12-23 |
| 300 | 500 | 400 | 12-23 |
