Описание продукта

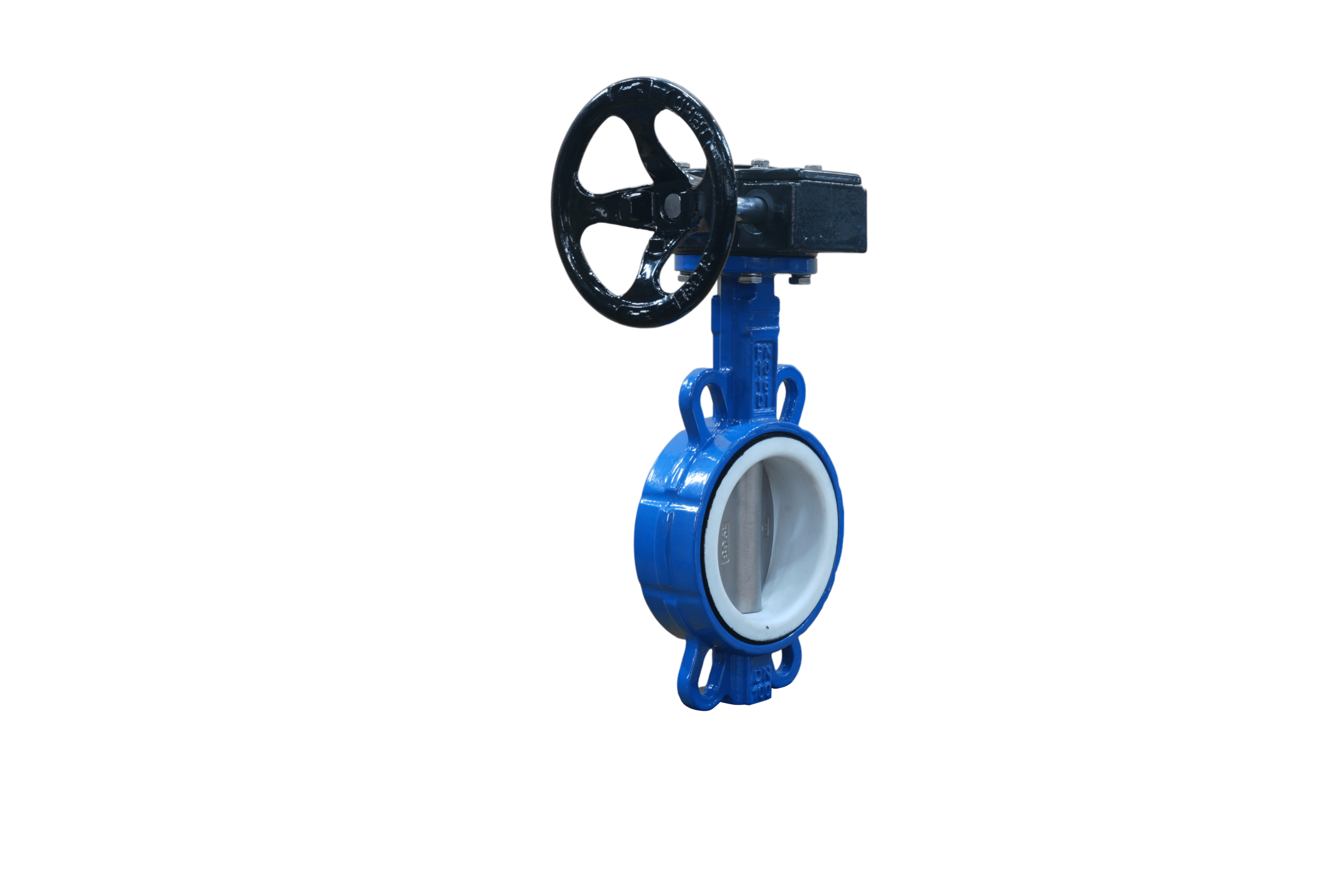

Данный межфланцевый дисковый затвор с седлом из PTFE предназначен для надёжного перекрытия потока в системах водоснабжения и средах с умеренной коррозионной активностью. Оснащён диском из нержавеющей стали SS304 и червячным редукторным приводом, что обеспечивает стабильную герметичность, плавную работу и сниженный крутящий момент при стандартных условиях давления и температуры.
Компактный корпус типа wafer позволяет легко устанавливать клапан между фланцами, что делает его удобным решением для трубопроводов с ограниченным пространством и повышенными требованиями к удобству обслуживания. Седло из PTFE обладает высокой химической стойкостью и низким коэффициентом трения, а диск из SS304 обеспечивает прочность конструкции и устойчивость к коррозии в сложных эксплуатационных условиях.
Клапан широко применяется в системах водоочистки, HVAC, промышленных циркуляционных трубопроводах и различных технологических процессах. Он отличается надёжной работой и длительным сроком службы. Доступен в различных типоразмерах и исполнениях с возможностью адаптации под требования конкретного проекта.
Технические характеристики
Стандарты
Материалы:
| Корпус | Чугун, высокопрочный чугун, углеродистая сталь, нержавеющая сталь |
| Диск | Высокопрочный чугун, углеродистая сталь, нержавеющая сталь |
| Шток | Нержавеющая сталь |
| Седло | EPDM, NBR, PTFE, VITON, HYPALON |
| Уплотнительное кольцо | EPDM, NBR |
СТАНДАРТНЫЕ МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ
| № | Наименование детали | Материал |
| 1 | Корпус | CI/DI/CS/SS |
| 2 | Седло | EPDM/PTFE/VITON/NBR/Hypalon |
| 3 | Вал | SS416/316/304/CS |
| 4 | Диск | CF8/CF8M/DI+Ni/SS304 |
| 5 | Штифт | Нержавеющая сталь |
| 6 | Втулка | PTFE / Бронза |
| 7 | Уплотнительное кольцо | NBR/EPDM |
ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
