Описание продукта

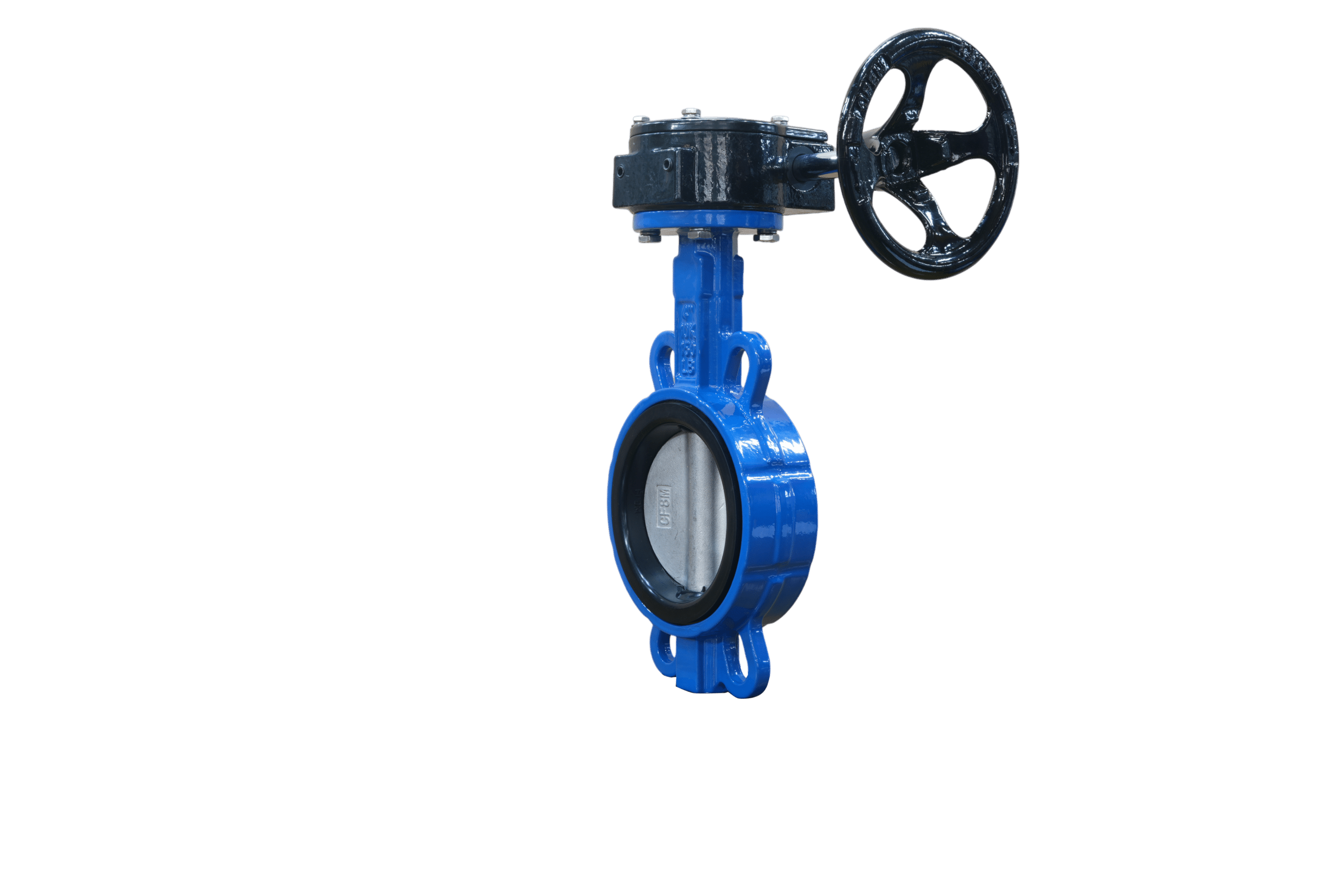

Межфланцевый дисковый затвор с диском SS316, седлом EPDM и редуктором предназначен для функции открытия и закрытия потока в водопроводных и промышленных трубопроводных системах общего назначения. Диск из нержавеющей стали SS316 обеспечивает повышенную коррозионную стойкость и механическую прочность, а седло EPDM гарантирует надежную герметичность при работе с чистой водой, сточными водами и неагрессивными средами. Такая конфигурация часто выбирается в тех случаях, где требуется стабильное перекрытие потока и длительный срок службы.
Этот межфланцевый дисковый затвор с диском SS316, седлом EPDM и редуктором имеет компактную межфланцевую конструкцию для установки между фланцами. Редуктор обеспечивает плавное и контролируемое ручное управление, особенно в средних и больших диаметрах, где необходимо снизить рабочий крутящий момент. Типичные области применения включают сети водоснабжения, системы HVAC и промышленные трубопроводные системы, где требуется надежное перекрытие потока, а не регулирование расхода.
Технические характеристики
Стандарты
Материалы:
| Корпус | Чугун, высокопрочный чугун, углеродистая сталь, нержавеющая сталь |
| Диск | нержавеющая сталь 304 |
| Шток | Нержавеющая сталь |
| Седло | EPDM, NBR, PTFE, VITON, HYPALON |
| Уплотнительное кольцо | EPDM, NBR |
СТАНДАРТНЫЕ МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ
| № | Наименование детали | Материал |
| 1 | Корпус | CI/DI/CS/SS |
| 2 | Седло | EPDM/PTFE/VITON/NBR/Hypalon |
| 3 | Вал | SS416/316/304/CS |
| 4 | Диск | CF8/CF8M/DI+Ni/SS304 |
| 5 | Штифт | Нержавеющая сталь |
| 6 | Втулка | PTFE / Бронза |
| 7 | Уплотнительное кольцо | NBR/EPDM |
ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
