дисковый затвор

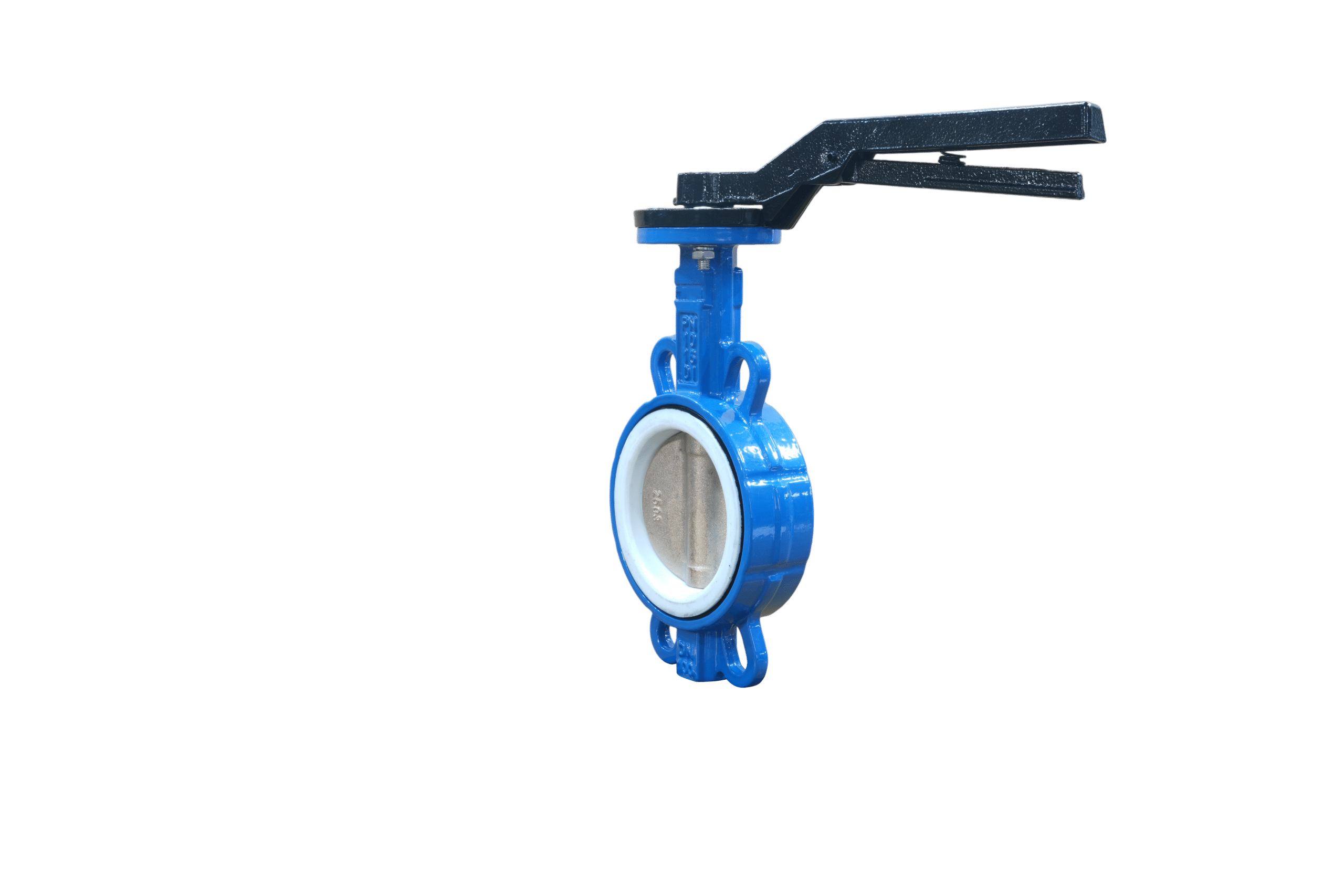

Межфланцевый дисковый затвор с алюминиево-бронзовым диском, седлом PTFE и рукояткой

Основные характеристики
РазмерDN50–DN1200
КорпусЧугун, высокопрочный чугун, углеродистая сталь, нержавеющая сталь
СедлоEPDM, NBR, PTFE, Viton, неопрен, Hypalon, силикон
ШтокНержавеющая сталь 416, 316, 304
ДискАлюминиевая бронза
ВтулкаPTFE
Уплотнительное кольцо (O-ring)NBR, EPDM
  • Производитель без посредников с 2002 года
  • Размеры, материалы и присоединение — под заказ
  • Поставки в 50+ стран и регионов

Описание продукта

Межфланцевый дисковый затвор с алюминиево-бронзовым диском, седлом PTFE и рукояткой предназначен для ручного перекрытия потока в трубопроводах, транспортирующих коррозионные или химически агрессивные среды. Диск из алюминиевой бронзы выбран благодаря повышенной устойчивости к морской воде и коррозии по сравнению со стандартными материалами, такими как высокопрочный чугун или углеродистая сталь. Седло из PTFE обеспечивает надежную герметичность в условиях, где резиновые уплотнения могут быть недостаточно устойчивыми.

Этот межфланцевый дисковый затвор управляется вручную при помощи рукоятки и обычно применяется в трубопроводах малого и среднего диаметра, где требуется частое управление и простота эксплуатации. Он широко используется в морских системах, химических технологических линиях, контурах охлаждающей воды и промышленных системах водоподготовки, где важнее надежное перекрытие потока, чем точное регулирование расхода.

Технические характеристики

Размер DN50-DN1200
Номинальное давление PN10/16, 150–300 LB
Рабочая температура -30 °C – +135 °C
Рабочая среда Химические среды, воздух, вода, пар, масло, кислоты, соли и др.

Стандарты

Стандарт проектирования API 609, ANSI B16.34, JIS B2064, GB/T 12238
Строительная длина API 609, DIN 3202, ISO 5752, BS 5155
Сверловка фланцев DIN 2501 PN10/16, ANSI 125/150/300, BS 4504, JIS 10K
Монтажная площадка ISO 5211
Испытания и контроль API598

Материалы:

Межфланцевый дисковый затвор с алюминиево-бронзовым диском, седлом PTFE и рукояткой

Стандартные материалы основных деталей

№ Наименование детали Материал
1 Корпус CI/DI/CS/SS
2 Седло EPDM/PTFE/VITON/NBR/Hypalon
3 Вал SS416/316/304/CS
4 Диск CF8/CF8M/DI+Ni/SS304
5 Штифт Нержавеющая сталь
6 Втулка PTFE / Бронза
7 Уплотнительное кольцо NBR/EPDM

ГАБАРИТНЫЕ РАЗМЕРЫ (мм)

DIMENSIONS
