Гидравлический затвор-бабочка с проушинами — это высокоэффективное устройство для регулирования потока, разработанное для средненапорных водных систем и инженерных проектов. Оснащённый надёжным гидравлическим приводом, этот затвор обеспечивает точную модуляцию и надёжное перекрытие потока, что делает его идеальным решением для магистральных трубопроводов, муниципальных систем водоочистки и промышленной транспортировки жидкостей. Компактная конструкция, быстрая реакция и лёгкая автоматизация помогают снизить затраты на обслуживание и обеспечить стабильную работу системы.
Изготовленный из коррозионностойких материалов и прошедший испытания на долговечность, гидравлический затвор-бабочка с проушинами подходит для широкого спектра применений с чистой или слабо загрязнённой водой. Независимо от того, используется ли он на насосной станции, в системе водораспределения или на промышленном объекте, этот клапан обеспечивает эффективную и долгосрочную эксплуатацию.
Как один из ведущих производителей затворов-бабочек в Китае, мы предлагаем индивидуальные решения, соответствующие техническим требованиям проекта, с соблюдением строгого контроля качества и международных стандартов.

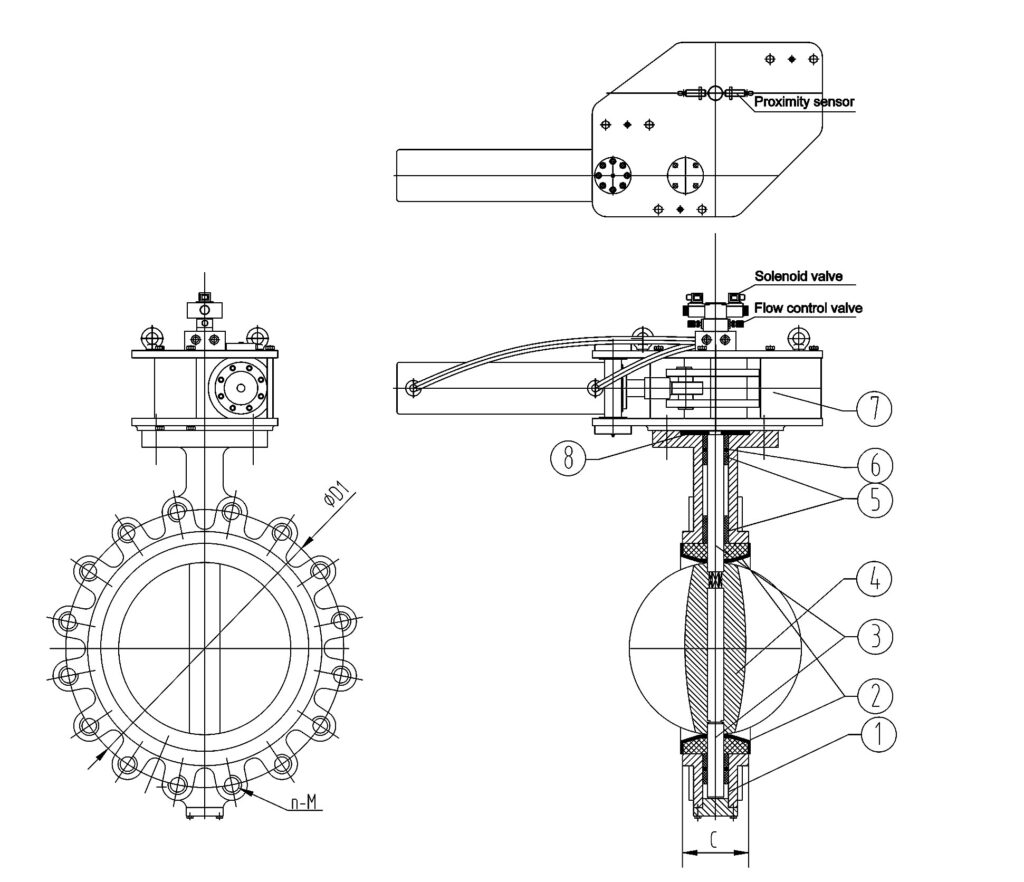

Технические характеристики
| № | Наименование детали | Материал |
|---|---|---|
| 1 | Body | S235JR + эпоксидное покрытие |
| 2 | Сиденье | EPDM |
| 3 | Вал | SS420 |
| 4 | Disc | S235JR + эпоксидное покрытие |
| 5 | Втулка | PTFE |
| 6 | О-кольцо | NBR |
| 7 | Гидравлический привод | |
| 8 | Фиксирующая пластина | Углеродистая сталь |
Размеры: (мм)
| Размер (дюйм) | DN | C | PN10 D1 | PN10 n-M |
|---|---|---|---|---|
| 36 | 900 | 203 | 1050 | 28-M30 |
| 40 | 1000 | 216 | 1160 | 28-M33 |
