Поворотные затворы с мягким и жестким уплотнением широко используются в системах управления жидкостями, где применяются различные среды, температуры и условия давления. Выбор между ними зависит от требований конкретного применения, таких как эффективность уплотнения, совместимость материалов и долговечность. Это руководство объясняет основные различия в материале седла, допустимых температурах и вариантах использования, чтобы помочь вам принять обоснованное решение.
Что такое поворотный клапан с мягким уплотнением?
1.Мягкие уплотнительные поворотные клапаны
Поворотный клапан с мягким уплотнением — это клапан, в котором одна сторона уплотнительной пары выполнена из металлического материала, а другая — из эластичного неметаллического материала. Такой тип уплотнения обеспечивает хорошую герметичность, но не устойчив к высоким температурам, легко изнашивается и имеет плохие механические свойства. Примерами могут служить сталь + резина и сталь + PTFE.
Мягкое уплотнительное седло изготавливается из неметаллических материалов, обладающих особой прочностью, твердостью и термостойкостью. Оно обеспечивает эффективное уплотнение и отсутствие утечек, хотя срок службы и температурная адаптация относительно ограничены.
Наиболее часто используемые материалы для уплотнительных поверхностей поворотных затворов с мягким уплотнением включают EPDM (этилен-пропилен-диен-мономерный каучук), NBR (нитрил-бутадиеновый каучук), VITON (фторэластомер) и PTFE (политетрафторэтилен). Эти четыре различных материала подходят для использования с различными средами в трубопроводах.
EPDM подходит для температур от -40°C до 120°C. К его преимуществам относятся озоностойкость, термостойкость и устойчивость к старению, что делает его наиболее распространенным материалом для седел поворотных затворов с мягким уплотнением. В условиях нормальной температуры и давления он обеспечивает отличные характеристики уплотнения. Поворотные затворы с мягким уплотнением и седлом из EPDM подходят для таких сред, как пресная и сточная вода, морская вода и суспензия, содержащая примеси. Они находят широкое применение в строительстве, энергетике и водоснабжении.
Компаунд NBR подходит для использования при температурах от -30°C до 90°C. Материал обладает заметными преимуществами в плане маслостойкости, износостойкости, термостойкости и сильной адгезии. Тем не менее, он не устойчив к низким температурам, плохо противостоит озону, имеет низкие изоляционные характеристики и немного меньшую эластичность. Поворотные затворы с мягким уплотнением и уплотнительными поверхностями из NBR используются для смазки смазочным маслом и моторным маслом. Наиболее заметной особенностью этого материала является его превосходная маслостойкость, а также некоторая устойчивость к истиранию и нагреву. Поворотные затворы с мягким уплотнением, использующие NBR в качестве материала уплотнительной поверхности, подходят для использования в нефтяных средах в нефтепроводах. Тем не менее, NBR не подходит для пресной воды и подобных сред из-за своей токсичности, которая может оказать негативное влияние на здоровье человека.
Температурный диапазон VITON составляет от -20°C до 250°C. По сравнению с силиконовым каучуком он обладает превосходной устойчивостью к высоким температурам, а также отличной атмосферо-, озоно- и химической стойкостью. Однако он менее устойчив к низким температурам. Он устойчив к большинству масел и растворителей, в частности к кислотам, алифатическим углеводородам, ароматическим углеводородам, животным и растительным маслам. Он подходит для уплотнения дизельных двигателей, топливных систем и химических установок.
PTFE — это фторопласт, который подходит для работы при температурах от -196°C до 200°C. К достоинствам материала относятся отличная тепло- и морозостойкость, а также устойчивость к общим химическим растворителям и практически всем жидкостям. Поворотные затворы с мягким уплотнением и седлом из ПТФЭ применяются в различных отраслях промышленности, включая химическую, нефтеперерабатывающую, производство химических волокон, фосфорных удобрений, цветную металлургию, производство кислот и красителей. Такие клапаны подходят для использования в высокоагрессивных средах, таких как сильные кислоты и щелочи.
Поворотные затворы с мягким уплотнением обычно характеризуются небольшими размерами, малым весом и превосходными уплотнительными характеристиками с возможностью достижения нулевой утечки. Поворотные затворы с мягким уплотнением могут применяться в различных условиях. Выбор уплотнительного материала для этого клапана должен основываться на конкретных условиях эксплуатации.
Что такое поворотный клапан с жестким уплотнением?

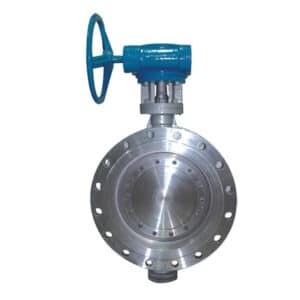

2. Поворотный клапан с жестким уплотнением
Поворотный затвор с жестким уплотнением относится к клапанам, изготовленным из металла или других более твердых материалов с обеих сторон уплотнительной пары.
Характерной особенностью поворотных затворов с жестким уплотнением является использование эксцентричной металлической уплотнительной конструкции. Материалы уплотнительной поверхности обычно включают сталь и сталь, сталь и медь, сталь и графит или сталь и легированную сталь (где сталь может быть чугуном, литой сталью или легированной сталью, и может быть наплавкой или напылением сплава).
Этот метод уплотнения имеет относительно низкие показатели герметичности, но он устойчив к высокой температуре и износу, а также обладает хорошими механическими свойствами.
Конструктивные особенности поворотных затворов с твердым уплотнением следующие:
Конструкция с тройным эксцентриком устраняет трение между уплотнительными поверхностями, тем самым продлевая срок службы клапана.
Уплотнение достигается за счет приложения крутящего момента.
Инновационная клиновая конструкция дисковых поворотных затворов с жестким уплотнением обеспечивает автоматическое уплотнение, которое подтягивается по мере закрытия, тем самым обеспечивая компенсационное уплотнение и нулевую утечку.
Материал компонентов может быть изменен, что позволяет адаптировать поворотные затворы с жестким уплотнением к различным средам.
В чем разница между мягким и жестким уплотнением поворотного затвора?
Твердый уплотнительный материал, который обычно представляет собой металл, демонстрирует относительно низкие характеристики уплотнения. Неспособность мягкого уплотнения соответствовать технологическим требованиям для некоторых коррозионных материалов является ограничением, которое может быть устранено с помощью жесткого уплотнения. Два вышеупомянутых типа уплотнений могут использоваться в сочетании друг с другом. С точки зрения эффективности уплотнения мягкое уплотнение является относительно лучшим, но жесткое уплотнение также продемонстрировало улучшение эффективности уплотнения для удовлетворения соответствующих требований.
Мягкое уплотнение выгодно с точки зрения эффективности уплотнения, но оно подвержено ухудшению из-за старения, износа и более короткого срока службы. Жесткое уплотнение имеет более длительный срок службы, чем мягкое, но его уплотнительные характеристики относительно ниже.
Основные структурные различия между двумя типами уплотнений можно свести к следующему:
Конструктивные различия:Поворотные затворы с мягким уплотнением в основном имеют осевой тип, а для больших диаметров используются двухэксцентриковые конструкции. Поворотные затворы с жестким уплотнением обычно имеют одинарный, двойной или тройной эксцентрик.
Температурная стойкость: твердые уплотнения используются в условиях нормальной температуры, в то время как жесткие уплотнения могут использоваться в условиях низких, нормальных и высоких температур.
Давление: мягкое уплотнение обычно используется в условиях низкого и нормального давления, а жесткое уплотнение может применяться в условиях среднего и высокого давления.
Характеристики уплотнения: Поворотные затворы как с мягким уплотнением, так и с тройным эксцентриком с жестким уплотнением демонстрируют удовлетворительные показатели герметичности. Можно продемонстрировать, что поворотные затворы с тройным эксцентриком способны поддерживать эффективное уплотнение в условиях высокого давления и высоких температур.
Заключительные замечания
Благодаря вышеупомянутым характеристикам поворотные затворы с мягким уплотнением хорошо подходят для двунаправленного открытия, закрытия и регулирования в трубопроводах вентиляции и пылеудаления, а также в таких отраслях, как водоподготовка, легкая промышленность, нефтепереработка и химическая промышленность. Поворотные затворы с твердым уплотнением чаще всего используются в системах отопления, газоснабжения, а также в средах с высокой концентрацией газов, масел, кислотных и щелочных веществ. United Valves — поставщик поворотных затворов, предлагающий широкий выбор типов и спецификаций. Если вам необходима дополнительная информация, мы просим вас незамедлительно связаться с нами.
