В промышленных трубопроводных системах дисковые затворы широко применяются в качестве эффективных устройств для регулирования и перекрытия потока. Среди различных конструктивных типов дисковых затворов затворы с двойным фланцем часто становятся предпочтительным выбором для трубопроводов большого диаметра (как правило, DN300 и выше). Такая популярность объясняется не только их прочной конструкцией, но и повышенной надёжностью, высокими герметизирующими характеристиками и удобством монтажа по сравнению с другими типами дисковых затворов.
В этой статье подробно рассматривается, что представляет собой дисковый затвор с двойным фланцем, почему он особенно хорошо подходит для систем большого диаметра, а также даётся краткий обзор типичных неисправностей и рекомендаций по обслуживанию.
Что такое дисковый затвор с двойным фланцем?

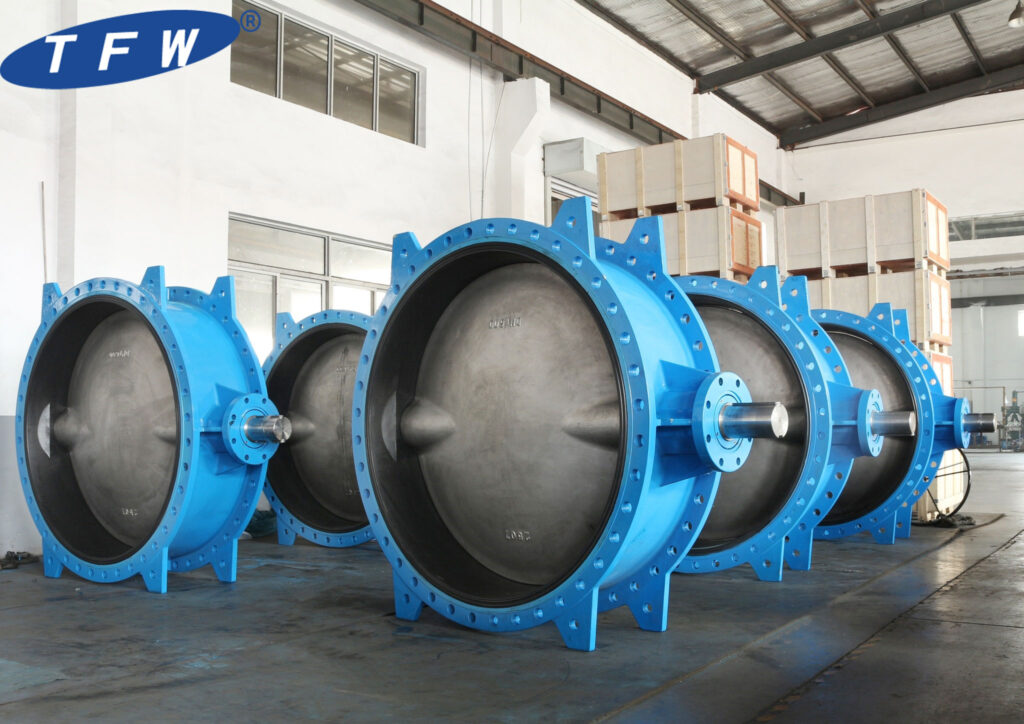

Дисковый затвор с двойным фланцем — это конструктивно усиленный тип затвора, оснащённый стандартными фланцами с обеих сторон, что позволяет надёжно прикрепить его к трубопроводу с помощью болтов. Управление потоком осуществляется вращающимся диском (так называемой «бабочкой»), который поворачивается на 90 градусов между открытым и закрытым положением.
По сравнению с межфланцевыми или штыревыми (с ушками) затворами, двойной фланцевый затвор обеспечивает более точное центрирование и повышенную механическую прочность, что делает его особенно подходящим для систем с большими диаметрами, высоким давлением или внешними нагрузками.
Почему дисковые затворы с двойным фланцем предпочтительны для трубопроводов большого диаметра
Трубопроводы большого диаметра, как правило, имеют диаметр DN400 и выше. В таких системах дисковые затворы с двойным фланцем применяются особенно часто по следующим ключевым причинам:
1.Устойчивая установка и конструкционная надёжность
Крупногабаритные затворы имеют значительный вес. Если используется межфланцевый затвор, он удерживается только за счёт прижимного усилия между фланцами, что может привести к смещению или нарушению герметичности.
Двойной фланцевый затвор, напротив, крепится болтами с обеих сторон, равномерно распределяя нагрузку и обеспечивая прочное, надёжное соединение с трубопроводом — что критически важно для безопасной эксплуатации системы.
2.Повышенная герметичность
Чем больше диаметр трубопровода, тем выше требования к герметичности. Затворы с двойным фланцем обеспечивают равномерное прижатие уплотнительной поверхности за счёт болтового соединения, что повышает силу герметизации и снижает риск утечек.
3.Упрощённое центрирование при монтаже
Из-за большого веса и ограниченного монтажного пространства точная установка может быть затруднена.Двойной фланец упрощает процесс выравнивания при установке, уменьшая вероятность износа уплотнительных поверхностей или повреждения диска из-за смещений.
4.Идеальное решение для тяжёлых и сложных условий
В условиях повышенной сложности — например, при подземной установке, на выходах насосов, а также в системах с мощными электроприводами или пневмоприводами — двойной фланцевый затвор демонстрирует повышенную прочность и стойкость к крутящему моменту, являясь наиболее надёжным вариантом.
Почему двойные фланцевые дисковые затворы превосходят другие типы в больших размерах
Дисковый затвор с двойным фланцем имеет полноценные фланцевые поверхности с обеих сторон корпуса. При креплении к трубопроводу болтами такая конструкция обеспечивает равномерное распределение нагрузки, что придаёт затвору высокую несущую способность и устойчивость к давлению.
В отличие от него:
- Межфланцевые затворы удерживаются исключительно за счёт прижатия между фланцами. С увеличением диаметра и веса затвора прижимной силы становится недостаточно, чтобы надёжно зафиксировать оборудование.
- Штыревые (с ушками) затворы обеспечивают улучшенную фиксацию за счёт резьбовых отверстий для болтов, но всё равно не имеют полноценной фланцевой конструкции и уступают по механической прочности.
- Приварные затворы обладают высокой прочностью, но их монтаж и обслуживание сложны и трудоёмки, что делает их менее подходящими для типовых проектов с большими диаметрами.
Варианты привода для дисковых затворов с двойным фланцем большого диаметра
Из-за большой массы и высокого крутящего момента затворов большого диаметра с двойным фланцем, как правило, требуется установка привода, обеспечивающего надёжную и удобную работу. Ниже перечислены наиболее распространённые типы приводов, используемых для таких затворов, а также их типовые области применения:
- Червячный редуктор (ручной привод)
Маховик или ручка приводят в движение механизм червячного редуктора, который снижает скорость и увеличивает крутящий момент, облегчая ручное управление крупными затворами.
- Пневмопривод
Сжатый воздух приводит в движение поршень или лопастной механизм, обеспечивая быстрое открытие и закрытие затвора. Идеально подходит для автоматизированных систем, где важна скорость реакции.
- Электропривод
Электродвигатель управляет поворотом диска затвора через редуктор или червячную передачу. Подходит для систем с дистанционным управлением и высокой точностью регулировки.
- Гидропривод
Гидравлическая жидкость приводит в движение цилиндр или мотор, создавая очень высокий крутящий момент. Это наилучшее решение для высоконагруженных и высоконапорных систем.
Выбор подходящего типа привода должен учитывать такие факторы, как давление в трубопроводе, частота срабатывания, метод управления, наличие источников энергии на объекте и бюджет проекта.
Обслуживание дисковых затворов с двойным фланцем большого диаметра
Дисковые затворы с двойным фланцем большого диаметра отличаются высокой прочностью конструкции, однако длительная эксплуатация или тяжёлые рабочие условия всё же могут привести к отказам.В случае возникновения неисправностей это часто приводит к значительным затратам на обслуживание и вынужденному простою, поэтому крайне важно своевременно проводить профилактическое обслуживание и диагностику.
Ниже приведены типичные виды неисправностей и соответствующие рекомендации по обслуживанию:
Тип неисправности | Возможные причины | Рекомендованные действия |
Нарушение герметичности | Старение уплотнительного кольца, царапины на диске, инородные тела | Заменить уплотнительное кольцо, удалить загрязнения, при повреждении — заменить диск |
Затруднённое срабатывание | Коррозия штока, износ подшипников, засорение грязью | Нанести смазку, очистить внутреннюю полость, при необходимости заменить втулки или привод |
Протечка во фланце | Ослабленные болты, изношенная прокладка, нарушение соосности | Подтянуть болты, заменить прокладку, откорректировать положение затвора |
Аномально высокий крутящий момент | Отложения, разбухание или заклинивание уплотнительного кольца | Очистить внутреннюю часть, заменить кольцо, проверить зазоры в подшипниках и уплотнениях |
Нарушение работы привода | Сбой электрического или пневматического привода, выход за пределы хода | Проверить питание/воздух и сигналы управления, отрегулировать или заменить привод |
Шум или вибрация | Зацепление диска и седла, гидроудар, плохое крепление привода | Откорректировать зазоры, установить демпфер, надёжно закрепить привод |
Рекомендации по профилактическому обслуживанию
Для повышения надёжности эксплуатации рекомендуется внедрить следующий план профилактического обслуживания дисковых затворов с двойным фланцем большого диаметра:
- Регулярно проверяйте состояние уплотнительного кольца и штока затвора (рекомендуется раз в 6 месяцев)
- Проводите испытания полного цикла открытие/закрытие приводов (рекомендуется ежемесячно)
- Подтягивайте фланцевые болты, чтобы исключить ослабление и утечки
- Очищайте внутреннюю полость затвора от загрязнений, чтобы предотвратить засоры и заклинивания
- Наносите смазку или выполняйте регулировку червячного, электрического или пневматического привода при необходимости
В системах трубопроводов большого диаметра дисковые затворы с двойным фланцем стали предпочтительным решением во многих инженерных проектах благодаря своей высокой прочности конструкции, надёжной герметичности и удобству монтажа.
Независимо от того, идет ли речь о сложных условиях эксплуатации, высоких нагрузках или строгих требованиях к точности центрирования и безопасности, затворы с двойным фланцем демонстрируют отличные универсальные характеристики.
Однако арматура большого диаметра предъявляет и повышенные технические требования — как при выборе и подборе привода, так и при последующем обслуживании. Поэтому крайне важно сотрудничать с опытным и квалифицированным производителем.
