В системах транспортировки жидкости предотвращение обратного потока важно не только для эффективной работы, но и для безопасности оборудования и стабильности всей системы. Межфланцевые обратные клапаны специально разработаны для этой цели. Благодаря своей компактной конструкции они устанавливаются непосредственно между двумя фланцами без необходимости в дополнительных опорах. Клапан открывается и закрывается автоматически под действием давления потока среды, предотвращая обратное движение и снижая риск гидравлического удара. Именно поэтому такие клапаны широко применяются в промышленности, строительстве и системах водоочистки.
Как работает межфланцевый обратный клапан?
Основная функция межфланцевого обратного клапана — обеспечение одностороннего потока. При движении жидкости в нужном направлении диск клапана открывается, обеспечивая свободное прохождение потока. Если же поток пытается пойти в обратную сторону, диск моментально закрывается, блокируя обратное течение и защищая систему от сбоев и повреждений.
Некоторые модели дополнительно оснащаются пружинным механизмом, который ускоряет закрытие диска и ещё больше снижает вероятность гидроудара. Эта простая, но надёжная конструкция эффективно справляется с перепадами давления, характерными для трубопроводных систем.
Благодаря межфланцевому исполнению клапан легко монтируется между двумя фланцами и не требует дополнительных опор. Он подходит как для горизонтальной, так и для вертикальной установки в трубопроводах.
Конструкция межфланцевого обратного клапана
- Корпус клапана
Корпус имеет плоскую, дискообразную форму, специально разработанную для межфланцевой установки между трубопроводными фланцами.
Наиболее часто используемые материалы: нержавеющая сталь, чугун, углеродистая сталь и ПВХ — в зависимости от условий эксплуатации.
- Запорный диск (пластина)
Диск — это основной подвижный элемент, который автоматически открывается или закрывается в зависимости от направления потока.
Существуют два основных типа: однодисковые и двухдисковые (или двухпластинчатые) клапаны.
Материал изготовления — как правило, нержавеющая сталь или высокопрочные сплавы, обеспечивающие надёжность и долговечность.
- Седло / Уплотнение
Расположено внутри корпуса клапана и работает в паре с диском для создания герметичного запирания.
Распространённые материалы уплотнений: EPDM, NBR и PTFE, обеспечивающие надёжную защиту от протечек.
- Пружина (в зависимости от модели)
Часто используется в двухпластинчатых конструкциях и служит для ускоренного закрытия дисков, что снижает риск возникновения гидроудара.
Также повышает чувствительность клапана к изменению давления и улучшает герметизацию.
- Ось / Шток (для некоторых конструкций)
Применяется для поддержки и направления движения дисков клапана, обеспечивая корректное открытие и закрытие.
Распространённые типы межфланцевых обратных клапанов
Межфланцевые обратные клапаны классифицируются по конструкции и функциональным особенностям. Наиболее распространённые типы включают:

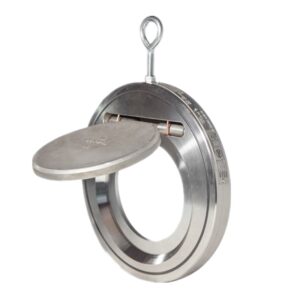

1.днодисковый межфланцевый обратный клапан
Оснащён одним запорным диском, который открывается и закрывается под действием направления потока. Конструкция простая и надёжная.
Преимущества:
- Минимально сложная конструкция
- Низкое гидравлическое сопротивление
- Дешевое производство и установка
2.Двухпластинчатый (двухдисковый) межфланцевый обратный клапан
Состоит из двух полукруглых створок, соединённых центральной осью, и часто включает пружину. Диски открываются по типу «бабочки».
Преимущества:
- Более стабильная работа по сравнению с однодисковыми моделями
- Лучшая защита от гидроудара
- Плавное открытие и закрытие
- Идеально подходит для трубопроводов большого диаметра
3.Пружинный однодисковый межфланцевый обратный клапан
Оснащён пружиной, расположенной за диском, что способствует быстрому закрытию. Подходит для систем с частыми циклами открытие/закрытие.
Преимущества:
- Быстрая и чувствительная работа
- Повышенная защита от гидроудара
- Возможность установки в любом положении (горизонтально или вертикально)
Руководство по установке межфланцевых обратных клапанов
Межфланцевые обратные клапаны ценятся за простоту и быстроту монтажа. Однако для обеспечения надёжной работы и продления срока службы важно соблюдать следующие рекомендации:
- Соблюдение направления потока
На корпусе клапана обычно указана стрелка, обозначающая направление потока. Убедитесь, что она соответствует фактическому направлению движения среды. Неверная установка приведёт к неправильной работе клапана.
- Правильный выбор положения для установки
Межфланцевые обратные клапаны можно устанавливать как горизонтально, так и вертикально. При вертикальной установке поток должен быть направлен снизу вверх, чтобы обеспечить корректное открытие и закрытие диска.
Избегайте установки клапана в зонах с сильной вибрацией или в средах с большим количеством твёрдых частиц — это может мешать свободному движению диска.
- Точная центровка между фланцами
Клапан должен быть установлен строго по центру между двумя стандартными фланцами. Смещение приведёт к нарушению герметичности и возможному заклиниванию диска.
- Равномерная затяжка болтов
При установке клапана между фланцами затягивайте болты крест-накрест, равномерно. Неравномерный крутящий момент может деформировать корпус и повлиять на работу клапана.
- Оставьте место для обслуживания
Необходимо предусмотреть достаточное пространство вокруг клапана для последующего осмотра, технического обслуживания или замены.
Избегайте установки отводов или насосов непосредственно на выходе из клапана — это может мешать движению диска. Рекомендуется предусмотреть прямой участок трубы после клапана для стабильной работы.
Межфланцевый vs. фланцевый двухпластинчатый обратный клапан
Как выбрать подходящий клапан для вашей системы
Критерий сравнения | ||
Конструкция и масса | Тонкий корпус, малый вес | Более тяжёлый, с интегрированными фланцами, повышенная прочность |
Способ установки | Зажимается между двумя фланцами | Фланец к фланцу, упрощает центрирование и монтаж |
Условия применения | Подходит для сред с низким/средним давлением, чистых жидкостей, ограниченного пространства | Идеален для высоких давлений, температур и сред с твёрдыми частицами |
Особенности работы | Быстрое открытие/закрытие, низкое сопротивление потоку | Прочная конструкция, надёжное уплотнение |
Удобство обслуживания | Требуется демонтаж фланцев для разборки | Можно снимать независимо, проще в обслуживании |
Вопросы стоимости
С точки зрения закупочной цены, межфланцевые обратные клапаны обычно более доступны. Однако для их установки требуются дополнительные компоненты, такие как фланцы и удлинённые болты, что может увеличить общую стоимость монтажа.
В то же время фланцевые двухпластинчатые обратные клапаны имеют более высокую первоначальную стоимость, но обеспечивают удобство обслуживания и сниженные эксплуатационные затраты в долгосрочной перспективе. Это делает их экономически выгодным решением в условиях повышенных нагрузок.
Если вы работаете с чистыми средами, трубопроводами низкого давления или установками с ограниченным пространством, межфланцевые клапаны обеспечивают отличную производительность благодаря своей компактности и быстрому отклику.
Тем не менее, выбор обратного клапана — это не только вопрос размеров и цены. Он требует всестороннего понимания условий эксплуатации. Именно правильно подобранный, надёжный и качественно изготовленный клапан обеспечивает стабильную и безопасную работу всей системы на протяжении многих лет.
Как профессиональный производитель арматуры, TFW Valve предлагает широкий ассортимент межфланцевых обратных клапанов, включая индивидуальные решения, разработанные с учётом конкретных требований заказчика. Наш опыт в инженерии и строгий контроль качества позволяют нам помогать клиентам по всему миру создавать надёжные и эффективные системы управления потоком.
