На первый взгляд задвижки и шиберные ножевые клапаны могут показаться похожими, поэтому их часто обсуждают вместе. Однако эти два типа арматуры имеют существенные различия в структуре и функциональности, что делает их подходящими для разных областей применения. Если вы не уверены, какая арматура лучше подходит для ваших нужд, сравнительное руководство TFW Valve поможет вам принять обоснованное решение.

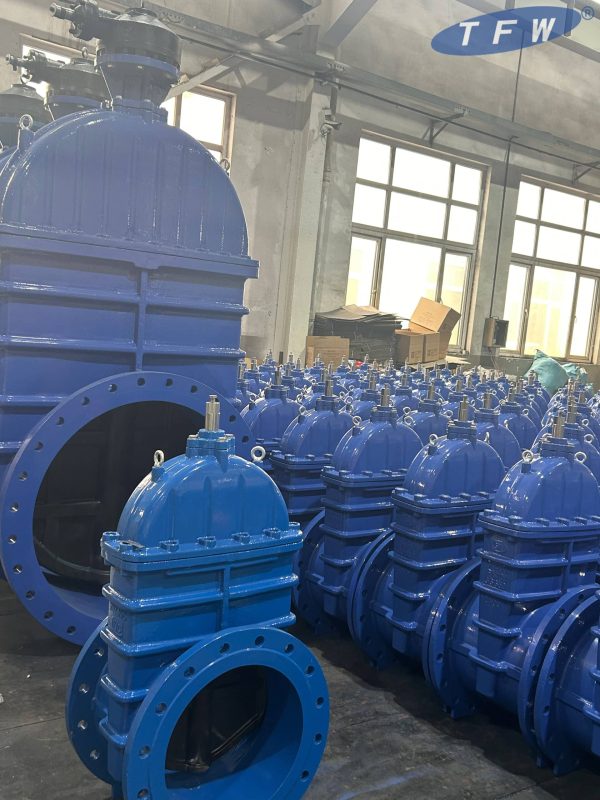

Что такое задвижка?
Задвижки — это классический тип арматуры, широко используемый в различных промышленных трубопроводных системах благодаря простоте конструкции и надежности работы. Они регулируют поток жидкости, поднимая или опуская затвор (или клин). Затвор движется перпендикулярно направлению движения жидкости. Когда затвор поднят, жидкость течет свободно; когда он опущен, поток полностью перекрывается.

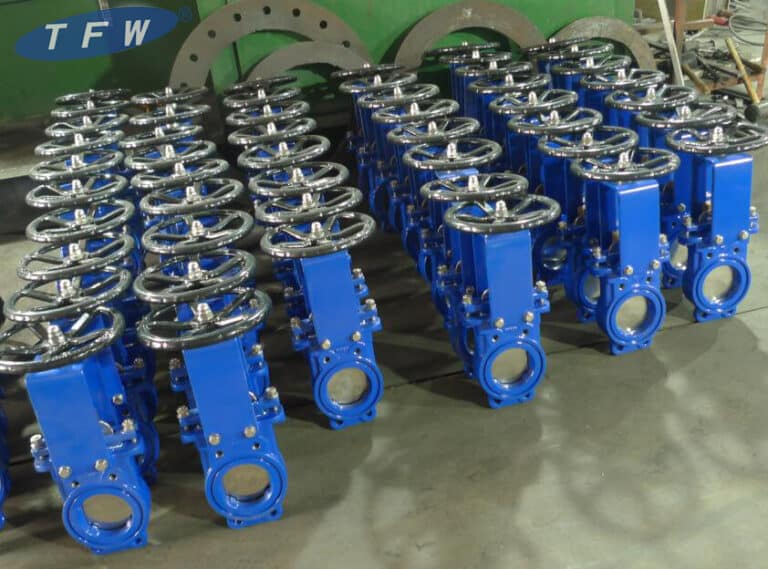

Что такое ножевая задвижка?
Ножевая задвижка — это специализированный тип задвижек. Ее уникальная конструкция затвора, напоминающая лезвие, обеспечивает исключительную режущую способность, что делает ее эффективной для работы со средами, содержащими волокна, частицы, суспензии и другие примеси. Несмотря на то, что конструкция шибера аналогична конструкции стандартной задвижки, затвор тоньше и имеет более острую кромку.
Сходства между задвижками и ножевыми задвижками
Задвижки и шиберные ножевые затворы используются в основном для управления потоками жидкостей в трубопроводных системах. Их основная функция — запуск или остановка потока путем поднятия или опускания затвора.
Ни задвижки, ни шиберы не предназначены для регулирования расхода. В идеале они должны использоваться в полностью открытом или полностью закрытом положении. Если требуется частое регулирование потока, лучше использовать другие типы арматуры, например, шаровые краны или поворотные затворы.
Основные различия между задвижками и ножевыми задвижками
Несмотря на то, что задвижки и шиберные ножевые затворы имеют некоторые общие черты, они существенно различаются по нескольким параметрам:
- Форма затвора: Затвор в стандартной задвижке толще и обычно имеет клиновидную или параллельную форму. Затвор ножевой задвижки, напротив, тоньше и напоминает лезвие.
- Подходящие среды: Задвижки, обладающие лучшими уплотнительными характеристиками и более толстыми затворами, больше подходят для работы при высоких температурах, высоком давлении и с чистыми средами. Ножевые задвижки с затворами, похожими на лезвия, предназначены для работы со средами, содержащими твердые частицы или волокна.
- Герметичность: Задвижки, как правило, обладают лучшими характеристиками герметичности и меньшим уровнем утечек по сравнению с шиберными ножевыми задвижками.
- Размер и вес: Ножевые задвижки компактнее, меньше и легче задвижек аналогичного размера.
Когда следует использовать задвижку
Средние характеристики
Если рабочей средой являются чистые жидкости или газы (например, вода, масло или пар), задвижки — идеальный выбор. Их простая конструкция обеспечивает бесперебойную работу и предотвращает засорение.
Условия высокого давления
В системах высокого давления полностью открытая или полностью закрытая конструкция задвижек может выдерживать высокое давление, обеспечивая стабильную работу в условиях высокого давления.
Случаи, требующие полного перекрытия подачи жидкости
Когда необходимо полностью перекрыть поток жидкости, плотное прилегание диска и седла задвижки обеспечивает нулевую утечку, что делает ее подходящей для применений, требующих строгой герметизации.
Требования к высокой скорости потока
Пропускная способность задвижки обычно соответствует диаметру трубы, обеспечивая большую пропускную способность, что делает ее подходящей для трубопроводных систем с высокой скоростью потока.
Высокотемпературные среды
При высокой температуре рабочей среды металлическое уплотнение задвижек выдерживает высокие температуры, что делает их пригодными для использования в системах трубопроводов пара или высокотемпературных жидкостей.
Трубопроводы большой протяженности
В трубопроводах большой протяженности низкое сопротивление потоку задвижек эффективно снижает потери энергии, что делает их пригодными для использования в трубопроводных системах большой протяженности.
Когда следует использовать ножевые задвижки
Ножевые задвижки специально разработаны для работы со средами, содержащими частицы, суспензии и сточные воды. Они обычно используются в следующих сценариях:
Характеристики СМИ
Ножевые задвижки идеальны, когда среда содержит твердые частицы, волокна или вязкие вещества (например, пульпа, шлам, сточные воды). Острый клинок может разрезать волокна и частицы, обеспечивая надлежащее закрытие клапана.
Суровые условия
В абразивных средах лезвие из нержавеющей стали и износостойкая футеровка ножевых задвижек могут эффективно противостоять эрозии и износу, продлевая срок службы клапана.
Ограничения пространства
Благодаря компактной конструкции и малым размерам по торцам шиберные ножевые задвижки подходят для установки в условиях ограниченного пространства.
Требования к защите от прослушивания
Ножевые задвижки обычно не имеют донной канавки, что предотвращает скопление частиц и засорение. Это делает их идеальными для работы со средами, склонными к образованию отложений.
Соображения
Поскольку лезвие ножевой задвижки обычно не имеет опоры во время работы, ее номинальное давление и размер несколько ограничены. Поэтому рекомендуется соблюдать осторожность при выборе шиберных ножевых задвижек для применения в системах высокого давления или большого диаметра.
Заключение
У задвижек и шиберных ножевых затворов есть свои преимущества. Задвижки лучше подходят для чистых сред и условий высокой температуры и давления, в то время как ножевые задвижки отлично справляются со средами с примесями и жесткими условиями эксплуатации.
