В водяных системах HVAC (отопление, вентиляция и кондиционирование воздуха) клапаны являются важными элементами, обеспечивающими правильную работу трубопроводной сети. Обычно они устанавливаются рядом с насосами, теплообменным оборудованием и ответвлениями трубопровода, где выполняют функции изоляции участков системы, разделения зон и перекрытия потока во время обслуживания оборудования. В местах, где необходимо предотвратить обратный поток, клапаны также помогают защитить насосы и другое оборудование от возможных повреждений.

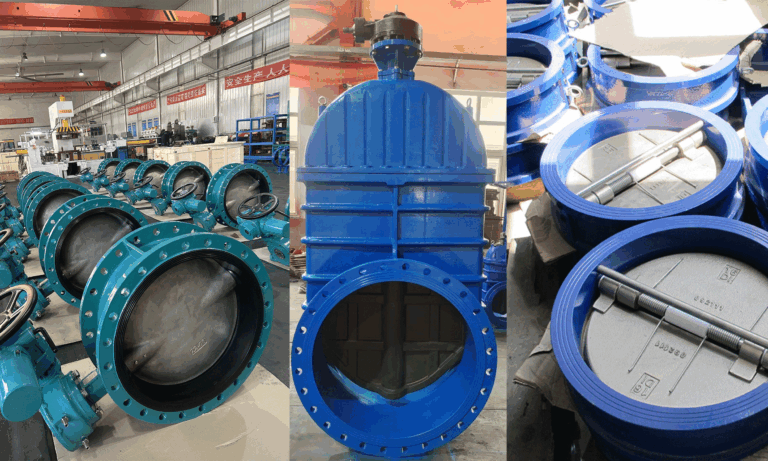

Поскольку в водяных системах HVAC в качестве рабочей среды обычно используется вода, а давление и температура в системе остаются относительно стабильными, на практике чаще всего применяются дисковые затворы, задвижки и обратные клапаны. Эти типы арматуры отличаются простой конструкцией, надёжной работой и хорошо подходят для трубопроводов среднего и большого диаметра, которые обычно используются в системах HVAC. Понимание роли каждого типа клапана в системе помогает инженерам принимать более обоснованные решения при проектировании и монтаже.
Что такое система HVAC
В типичной водяной системе HVAC основными компонентами являются чиллеры, градирни, насосы и теплообменное оборудование, соединённые сетью трубопроводов, образующих замкнутую циркуляционную систему. Вода непрерывно циркулирует по трубопроводам, отводя тепло, образующееся внутри здания, или передавая тепло в зоны, где требуется отопление.
Распространённые типы клапанов, используемые в системах HVAC
Дисковые затворы являются одним из наиболее часто используемых типов арматуры в системах HVAC, особенно в трубопроводах среднего и большого диаметра. Благодаря компактной конструкции, меньшему весу и небольшому монтажному пространству они широко применяются в трубопроводах охлаждённой и охлаждающей воды в крупных зданиях.
Дисковые затворы обычно используются для изоляции участков трубопровода. Их также можно устанавливать на входе или выходе оборудования, чтобы при необходимости отключать систему во время технического обслуживания.
Задвижки в основном применяются в тех участках трубопровода, где требуется надёжное перекрытие потока, например на магистральных линиях или на соединениях с оборудованием. В полностью открытом положении затвор полностью выходит из зоны потока, что обеспечивает относительно низкое гидравлическое сопротивление. Благодаря этой особенности задвижки хорошо подходят для трубопроводов, которые длительное время работают в полностью открытом состоянии. В участках системы, где важно снизить потери давления, задвижки по-прежнему остаются распространённым выбором.
Обратные клапаны используются главным образом для предотвращения обратного потока и обычно устанавливаются на выходе насосов или на участках трубопровода, где необходимо исключить обратное движение воды. Когда насос останавливается, обратный клапан автоматически закрывается, предотвращая возврат воды и возможное воздействие на насос или систему.
В системах HVAC наиболее распространёнными типами обратных клапанов являются поворотные (swing check valves) и двухстворчатые (dual plate check valves).
Ключевые факторы при выборе клапанов для систем HVAC
1. Определение функции клапана
Перед выбором клапана необходимо чётко определить его основную функцию в данном месте системы. Примеры сравнения:
Требуемая функция | Распространённые типы клапанов |
Изоляция трубопровода | Дисковый затвор или задвижка |
Предотвращение обратного потока | Обратный клапан |
Регулирование расхода | Балансировочный клапан или регулирующий клапан |
Частое управление | Быстродействующие клапаны, например дисковые затворы |
После определения требуемой функции можно выбрать подходящий тип клапана с учётом конкретных условий трубопровода.
2. Учет диаметра трубопровода
Диаметр трубопровода является важным фактором при выборе клапанов для систем HVAC. Для разных размеров труб обычно подходят разные типы арматуры.
Диаметр трубопровода | Распространённый выбор клапана | Причина |
DN50 и меньше | Клапаны малого диаметра | Компактная конструкция и удобство эксплуатации |
DN65–DN200 | Дисковые затворы | Лёгкий вес и меньшее монтажное пространство |
DN250 и больше | Дисковые затворы или задвижки | Дисковые затворы более экономичны, а задвижки обеспечивают меньшее гидравлическое сопротивление |
В большинстве трубопроводов среднего и большого диаметра в системах HVAC наиболее распространённым выбором обычно являются дисковые затворы.
3. Проверка номинального давления
Номинальное давление клапана должно соответствовать расчетному давлению системы и предусматривать необходимый запас надежности.
В водяных системах HVAC наиболее распространены следующие классы давления:
- PN10
- PN16
В некоторых высотных зданиях или на участках рядом с напорной линией насосов давление в системе может быть выше. В таких случаях номинальное давление клапана следует выбирать в соответствии с фактическим расчетным давлением системы.
4. Проверка температурного диапазона
Материалы клапана и его уплотнительные элементы должны выдерживать рабочую температуру системы.
Тип системы | Типичная температура | Рекомендуемый материал седла |
Охлаждённая вода | 7°C / 12°C | EPDM |
Охлаждающая вода | 30–40°C | EPDM |
Вода для отопления | 60–95°C | EPDM (в большинстве случаев) |
В большинстве водяных систем HVAC уплотнительный материал EPDM способен выдерживать рабочие температуры систем охлаждённой воды, охлаждающей воды и отопления, поэтому он широко используется в таких применениях.
Типичные области применения клапанов в системах HVAC
В водяных системах HVAC клапаны обычно устанавливаются в ключевых точках трубопроводной сети для изоляции оборудования, предотвращения обратного потока и обеспечения удобства обслуживания системы. Поскольку разные места установки требуют различных функций, типы используемых клапанов также могут отличаться.
Место установки | Распространённые типы клапанов | Основная функция |
Вход насоса | Дисковый затвор / Задвижка | Изоляция насоса во время обслуживания оборудования |
Выход насоса | Обратный клапан | Предотвращение обратного потока при остановке насоса, защита насоса |
Магистральный трубопровод | Дисковый затвор | Изоляция трубопровода и разделение системы на участки |
Вход/выход оборудования (чиллеры, теплообменники и т.д.) | Дисковый затвор / Задвижка | Изоляция оборудования во время обслуживания |
Ответвления трубопровода | Дисковый затвор | Управление различными зонами трубопроводной сети |
В водяных системах HVAC клапаны могут быть лишь одним из элементов трубопроводной сети, однако их правильный выбор и расположение напрямую влияют на стабильность работы системы и удобство её обслуживания. Подбирая клапаны с учётом их функции, диаметра трубопровода, рабочего давления системы и температуры эксплуатации, можно обеспечить более надёжную и стабильную работу HVAC-системы в долгосрочной перспективе.
TFW Valve специализируется на проектировании и производстве дисковых затворов, задвижек и обратных клапанов, которые широко применяются в системах HVAC, водоочистки и промышленных трубопроводах. Благодаря стабильному качеству продукции и многолетнему производственному опыту мы можем предложить надёжные решения для различных проектов HVAC.
Если вы планируете новую систему HVAC или подбираете подходящие клапаны для существующей трубопроводной сети, вы можете ознакомиться с нашей продукцией и получить дополнительную техническую поддержку.
