Задвижки и шаровые краны — два часто встречающихся в промышленности и быту устройства для управления потоком, используемые в основном для регулирования расхода жидкостей и газов. Несмотря на то, что они часто подходят для решения схожих задач, их конструкции существенно различаются. Давайте подробнее рассмотрим различия между этими двумя типами клапанов и узнаем, как выбрать наиболее подходящий вариант для ваших конкретных нужд.
Понятие о задвижках
Задвижки работают за счет перемещения затвора вверх и вниз для управления потоком, обычно они имеют плоскую или клиновидную конструкцию:
В открытом состоянии затвор полностью выдвигается из проточной части, образуя беспрепятственный прямой канал для плавного прохождения жидкости.
В закрытом состоянии затвор опускается и перекрывает поток, обеспечивая полную герметичность.
Для открытия или закрытия задвижки требуется несколько полных 360-градусных поворотов маховика, за что ее прозвали «многооборотной арматурой». Такая конструкция делает задвижки особенно подходящими для применения в тех случаях, когда клапан должен оставаться полностью открытым или полностью закрытым в течение длительного времени.

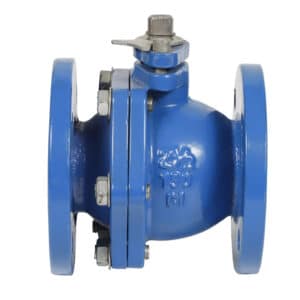

Понимание шаровых кранов
Шаровой кран использует полый шар с отверстием для управления потоком жидкостей или газов.
Когда отверстие открыто, оно совпадает с проточной частью, позволяя жидкости проходить через него.
В закрытом состоянии твердая часть шара вращается в направлении потока, перекрывая его.
Чтобы открыть или закрыть шаровой кран, достаточно повернуть его на 90 градусов (четверть оборота), что делает его быстрым и простым в эксплуатации. Из-за этого его часто называют «четвертьоборотным клапаном».
Основные различия между задвижками и шаровыми кранами
Операция:
Шаровой кран: Открывается и закрывается простым поворотом на 90 градусов (четверть оборота), что делает его быстрым и простым в эксплуатации.
Задвижка: Требуется перемещение затвора вверх и вниз, что требует многократного поворота маховика, что делает его более медленным в работе.
Структура дизайна:
Шаровой клапан: Используется шар с отверстием. Когда отверстие совпадает с трубопроводом, жидкость проходит через него. В закрытом состоянии твердая часть шара блокирует поток.
Задвижка: Обычно имеет плоский или клиновидный затвор, который перемещается вертикально, открывая или закрывая проход.
Контроль потока:
Шаровой кран: Поворачиваясь на 90 градусов, отверстие в шаре может частично регулировать поток, хотя стандартные шаровые краны больше подходят для операций включения/выключения. V-образные шаровые краны, однако, обеспечивают лучшее регулирование потока.
Задвижка: Не идеальна для управления потоком. В частично открытом состоянии она может вызывать сильные вибрации и шум, которые со временем могут повредить затвор или уплотнительную поверхность.
Сравнение перепада давления:
Полностью открыты: Как шаровые краны, так и задвижки создают прямой путь потока при полном открытии, что приводит к минимальному падению давления без заметной разницы.
Частично открытый: Когда шаровой кран частично открыт, суженный путь потока вызывает турбулентность, поскольку жидкость обходит отверстие шара, что приводит к более высоким перепадам давления.
Преимущества и недостатки задвижек по сравнению с шаровыми кранами
Характеристика | Задвижка | Шаровой клапан |
Механизм закрывания | Медленно закрываются, требуют многократного поворота на 360° для полного открытия или закрытия. | Быстрое закрывание, требующее лишь поворота на 90°. |
Гидроудар | Медленное открытие и закрытие снижает риск гидроудара. | Быстрое открытие и закрытие может вызвать гидроудар. |
Состояние открытия/закрытия | Задвижки с поднимающимся штоком позволяют визуально контролировать состояние открытия/закрытия по штоку. Задвижки с неподнимающимся штоком не обеспечивают четкой индикации состояния. | Положение рукоятки позволяет легко визуально определить, открыт или закрыт клапан. |
Установочное пространство | Обычно имеет прямую конструкцию, длинный корпус, требующий больше места для установки. | Компактный и небольшой, подходит для ограниченного пространства. |
Герметичность | Хорошие, но чувствительны к мусору и склонны к износу со временем при длительном использовании. | Превосходно, особенно подходит для применения в условиях, требующих отсутствия утечек. |
Стойкость к высоким температурам и давлению | Исключительно хорошо работает в условиях экстремальных температур и давления. | Умеренная производительность; уплотнительные материалы могут разрушаться под воздействием высокой температуры и давления. |
Стоимость | Более низкая первоначальная стоимость, но более высокая частота обслуживания и расходы с течением времени. | Более высокая первоначальная стоимость, но более долгий срок службы и более экономичная в долгосрочной перспективе. |
Рекомендации по сценариям применения
Сценарий применения | Рекомендуемый выбор |
Необходимость быстрого открытия/закрытия или частого использования | Шаровой клапан |
Необходимость точного управления потоком | Шаровой кран (особенно V-образный) |
Долгосрочное открытое или закрытое состояние | Задвижка |
Среда с высокой температурой или высоким давлением | Задвижка |
Трубопроводы большого диаметра с требованиями к низкому перепаду давления | Задвижка |
Ограниченное пространство или необходимость автоматизированного управления | Шаровой клапан |
Среда с примесями или частицами | Ножевая задвижка |
Часто задаваемые вопросы о задвижках и шаровых кранах
1.В чем наибольшая разница между задвижками и шаровыми кранами?
Задвижки лучше всего подходят для полностью открытого или полностью закрытого положения. Они работают медленнее и идеально подходят для систем большого диаметра или приложений, требующих длительных режимов открытия/закрытия. Шаровые краны, напротив, открываются и закрываются быстрее, что делает их более подходящими для частой эксплуатации и регулировки расхода.
2.Для трубопроводов большого диаметра следует выбрать задвижку или шаровой кран?
Задвижки обычно являются лучшим выбором, поскольку шаровые краны большого диаметра стоят дороже, а задвижки имеют меньший перепад давления при полном открытии.
3.Что имеет больший срок службы: задвижка или шаровой кран?
Это зависит от области применения и технического обслуживания. Задвижки служат дольше в системах, которые долго остаются открытыми или закрытыми, в то время как шаровые краны более долговечны при частой эксплуатации или регулировании потока.
4.Какой тип клапана более экономичен в долгосрочной перспективе?
Шаровые краны обычно более экономичны с течением времени. Они требуют меньшего обслуживания и имеют более длительный срок службы по сравнению с задвижками.
5.Как продлить срок службы задвижки?
Регулярно проверяйте уплотнительные поверхности и сальник, не держите клапан частично открытым в течение длительного времени и удаляйте мусор, чтобы уменьшить износ уплотнительных поверхностей.
