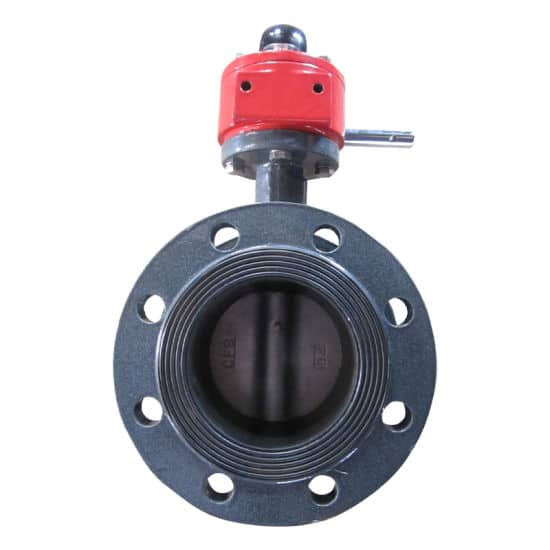

Descripción del producto – Válvula de mariposa con brida de acero al carbono WCB

La válvula de mariposa con brida de acero al carbono WCB es una solución de control de caudal robusta y fiable, diseñada para su uso en proyectos de ingeniería y sistemas de agua municipales. Fabricada en acero al carbono WCB fundido, esta válvula ofrece una excelente resistencia mecánica, resistencia a la presión y durabilidad a largo plazo en condiciones de funcionamiento adversas.

Con su diseño de extremo embridado, la válvula proporciona una conexión segura y estable a los sistemas de tuberías, lo que la hace ideal para infraestructuras a gran escala, plantas de tratamiento de agua, redes de climatización y líneas de procesos industriales. El diseño aerodinámico del disco permite un funcionamiento de bajo par y un cierre hermético, minimizando la pérdida de energía y las fugas.

Fabricada por uno de los principales proveedores de válvulas de China, esta válvula puede personalizarse para satisfacer los requisitos específicos del proyecto, incluidos el tamaño, el tipo de actuación y el material de sellado. Tanto si se instala en un proyecto de nueva construcción como de modernización, la válvula de mariposa con brida de acero al carbono WCB ofrece un rendimiento fiable, resistencia a la corrosión y fácil mantenimiento para una amplia gama de aplicaciones de control de fluidos.

Rendimiento:

Presión nominal (MPa)		1.0	1.6
Diámetro nominal (mm)		50-2400	50-3200
Presión de prueba	Carcasa	1.5	2.4
(MPa)	Junta	1.1	1.76
Temperatura aplicable		150
Medio aplicable		Agua dulce, Aguas residuales, Agua de mar, Aire, Vapor, Alimentos, Medicamentos, Aceites, Ácidos, Álcalis, etc.
Modo de funcionamiento		manual, tornillo sin fin, neumático, eléctrico, etc.

Estándar:

Diseño y fabricación	Conexión de brida	Dimensión cara a cara	Prueba e inspección
MSS SP-67 API609 EN593	DIN PN10/16/25; ANSI B 16.1 BS4504; ISO PN10/16 JIS B 2212/2213 BS 10 tabla D; BS 10 tabla E	API609 ISO5752 serie 20 BS5155	API 598

Lista de materiales:

No.	Nombre de la pieza	Material
1	Cuerpo	Acero al carbono/acero inoxidable/hierro fundido/hierro dúctil/bronce al carbono
2	Disco	Al-Bronce/CF8M/Hierro dúctil/WCB
3	Asiento	EPDM/PEFE/Buna/NBR/Hypalon
4	Vástago	Acero al carbono/Acero inoxidable314/Acero inoxidable316
5	Casquillo	PTFE/Lubricante
6	Junta tórica	EPDM/PEFE/Buna/NBR/Hypalon
7	Clavija	SS316/SS416/SS304
